उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Warranty: | 1 Year | Applicable components: | 0402 |
|---|---|---|---|
| Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
| Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
| Type: | Automatic | Usage: | SMT Mounting Machine,LED |
| Feeders: | 68pcs | ||
| हाई लाइट: | पैनल लाइट एसएमटी माउंटर सीई,लीनियर मोटर पीसीबी एसएमटी असेंबली मशीन,पैनल लाइट पीसीबी एसएमटी असेंबली मशीन |
||

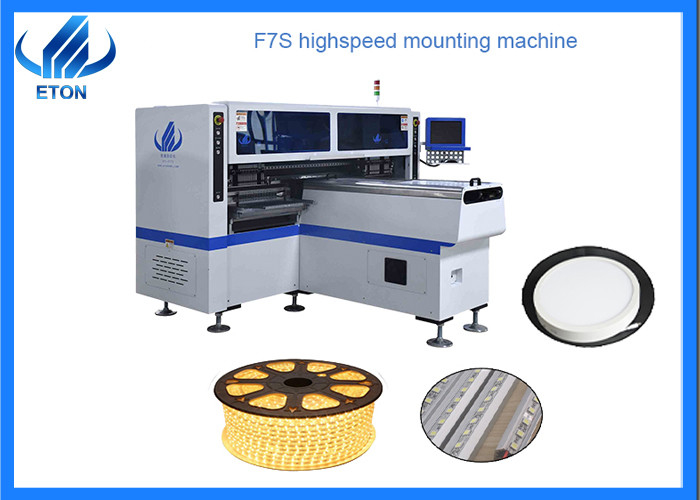

पैनल लाइट मेकिंग माउंटर HT-F7S मैग्नेटिक लीनियर मोटर पीसीबी असेंबलिंग मशीन
विशेषताएँ
पैरामीटर
| नमूना | HT-F7S |
| आयाम | |
| लंबाई | 2700 मिमी |
| चौड़ाई | 2300 मिमी |
| ऊंचाई | 1550 मिमी |
| कुल वजन | 1700 किग्रा |
| पीसीबी | |
| पीसीबी की लंबाई चौड़ाई | अधिकतम: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी |
| पीसीबी मोटाई | 0.5-5मिमी |
| पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
| माउंटिंग मोड | समूह चयन और समूह नियोजन |
| ओएस | |
| प्रणाली | विंडोज 7 |
| सॉफ़्टवेयर | अनुसंधान एवं विकास स्वतंत्र रूप से |
| दिखाना | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड और माउस |
| दृष्टि प्रणाली | |
| कैमरे की संख्या | 5 सेट (डिजिटल कैमरा) |
| दृष्टि संरेखण, मार्क सुधार | |
| माउंटिंग परिशुद्धता दोहराएँ | ±0.02 मिमी (दोहराएँ परिशुद्धता) |
| बढ़ती हुई ऊँचाई | ≦5मिमी |
| माउंटिंग स्पीड | 150000~180000 सीपीएच |
| अवयव | एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर, आदि। |
| अवयव स्थान | 0.5 मिमी |
| शक्ति | 380एसी 50 हर्ट्ज़ |
| बिजली की खपत | 6 किलोवाट |
| परिचालन लागत वातावरण | 23℃±3℃ |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
| संचरण गति | >500मिमी/सेकंड |
| ट्रांसमिशन दिशा | एकल(बाएँ→ दाएँ या दाएँ→ बाएँ) |
| ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
| पोजिशनिंग तरीका | ऑप्टिकल |
| हवा की आपूर्ति | 0.4-0.6mpa (4-6kgf/cm²) 150N/मिनट |
| विद्युत नियंत्रण | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | हाई-एंड मैग्नेटिक लीनियर मोटर+सर्वो मोटर |
| भोजन प्रणाली | |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 34 पीसीएस |
| खिलाने का तरीका |
डबल मोटर के साथ इलेक्ट्रिक फीडर |
एलईडी ट्यूब लाइट उत्पादन शिल्प परिचय
सोल्डर पेस्ट प्रिंटर मशीन: सोल्डर पेस्ट को प्रिंटर के स्टेंसिल के माध्यम से पीसीबी बोर्ड पर मुद्रित किया जाता है।
मशीन चुनें और रखें: पीसीबी पर निर्दिष्ट स्थान पर इलेक्ट्रॉनिक घटक को माउंट करें। रिफ्लो ओवन: सोल्डर पेस्ट को पिघलाएं और इसे माउंटिंग तत्व पर ठीक करें।
एकल कन्वेयर: उत्पादन लाइन को कुशन करने के लिए असेंबली और वेल्डिंग की गुणवत्ता का निरीक्षण करें।
कंपनीफ़ायदा
कुशल टीम: आपके बजट और साइट के अनुसार पूर्ण एसएमटी लाइन उपकरण के सर्वोत्तम सुझाव।
प्रतिस्पर्धी मूल्य: हम सीधे ईटीओएन पिक एंड प्लेस मशीन का निर्माण कर रहे हैं, इसलिए हम आपको उच्च गुणवत्ता वाली सामग्री के साथ सर्वोत्तम प्रतिस्पर्धी मूल्य दे सकते हैं।
उच्च गुणवत्ता: कच्चे माल से लेकर तैयार मशीन तक सभी उत्पादन के दौरान हमारा कड़ाई से गुणवत्ता नियंत्रण होता है।
उच्च दक्षता: सभी मशीनों के हिस्से स्वयं द्वारा बनाए जाते हैं, इसलिए समय-सारणी और गुणवत्ता को समय पर नियंत्रित करना सुविधाजनक है।
पैकेजिंग
सभी मशीनें चित्रों की तरह वैक्यूम और लकड़ी की पैकिंग के साथ पैक की गई हैं।
चरण 1. फिल्म पैकेजिंग
मशीन को धूल, पानी, दुर्घटना और झटकों से बचाएं।
चरण 2. फोम+फिल्म पैकेजिंग जोड़ें
दोहरी सुरक्षित सुरक्षा, मशीन को क्रैश होने और हिलने से रोकें।
चरण 3. अद्वितीय टिन फ़ॉइल पैकेजिंग
टिन फ़ॉइल पैकिंग जोड़ने से फिल्म को खरोंच से टूटने से बचाया जा सकता है।
चरण 4. अनुकूलित मजबूत लकड़ी कार्टन पैकिंग
समुद्री जहाज के लिए अनुकूलित मजबूत लकड़ी की पैकिंग, मशीनें लकड़ी के कार्टन में ओआई को ठीक करती हैं, टकराव और झटके को प्रभावी ढंग से रोकती हैं।
सेवा
1. ऑर्डर से पहले:
हम एसएमटी लाइन के पेशेवर सुझाव का समर्थन करेंगे
हम उत्पादों के अनुसार सर्वोत्तम मॉड्यूल की अनुशंसा करेंगे
हम फैक्टरी मूल्य के साथ सर्वोत्तम उद्धरण की आपूर्ति करेंगे
2. ऑर्डर के बाद:
शिपिंग से पहले मशीन का अच्छा परीक्षण और पुराना होना होगा
हम मशीन निःशुल्क इंस्टालेशन और प्रशिक्षण का समर्थन करते हैं, विशेष समय पर हम ऑनलाइन प्रशिक्षण और वीडियो शिक्षण का समर्थन करते हैं।
हमारे पास पेशेवर बिक्री-पश्चात टीम है, जो यथाशीघ्र समस्या का समाधान कर सकती है
मशीन की वारंटी एक वर्ष है, वारंटी के दौरान, किसी भी हिस्से की मरम्मत और प्रतिस्थापन की आवश्यकता ग्राहकों के लिए निःशुल्क होगी।
सामान्य प्रश्न
Q1: क्या आप सॉफ़्टवेयर अद्यतन प्रदान करते हैं?
जो ग्राहक हमारी मशीन खरीदते हैं, हम आपके लिए निःशुल्क उन्नत सॉफ़्टवेयर की पेशकश कर सकते हैं।
Q2: क्या हमारी मशीन को वायु आपूर्ति की आवश्यकता है?
हाँ, मशीन को वायु आपूर्ति की आवश्यकता है।
Q3: यह पहली बार है जब मैंने इस तरह की मशीन का उपयोग किया है, क्या इसे संचालित करना आसान है?
आपको मशीन का उपयोग कैसे करना है यह सिखाने के लिए हमारे पास अंग्रेजी उपयोगकर्ता मैनुअल और गाइड वीडियो है। साथ ही हम अपने विदेशी इंजीनियरों को आपके कारखाने में मुफ्त स्थापना और प्रशिक्षण की व्यवस्था करेंगे।
Q4: वारंटी के बारे में क्या ख्याल है?
एक वर्ष की वारंटी अवधि प्रदान करें.वारंटी अवधि के बाहर, हमारे पास हर साल 1-2 मुफ्त डोर-टू-डोर सेवाएं होंगी
Q5: मैं आपसे मशीन कैसे खरीद सकता हूं?
(1) हमसे ऑनलाइन या ई-मेल द्वारा परामर्श लें;
(2)अंतिम कीमत, शिपिंग, भुगतान विधि और अन्य शर्तों पर बातचीत और पुष्टि करें;(3) आपको प्रोफार्मा चालान भेजें और अपने ऑर्डर की पुष्टि करें;
(4) प्रोफार्मा चालान पर अंकित विधि के अनुसार भुगतान करें;
(5) हम आपके पूर्ण भुगतान की पुष्टि के बाद प्रोफार्मा चालान के संदर्भ में आपका ऑर्डर तैयार करते हैं।और शिपिंग से पहले 100% गुणवत्ता जांच;(6)अपना ऑर्डर एक्सप्रेस या हवाई मार्ग या समुद्र मार्ग से भेजें।
