उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एफपीसीबी न्यूनतम आकार: | 50 मिमी | एफपीसीबी अधिकतम आकार: | 260 मिमी |
|---|---|---|---|
| एफपीसीबी मोटाई: | 0.5-5 मिमी | एफपीसीबी वारपेज: | Max. अधिकतम. FPCB diagonal 1％ एफपीसीबी विकर्ण 1％ |
| परिवहन दिशा: | बाएँ दांए | परिवहन ऊँचाई: | 900±40मिमी |
| स्क्वीजी स्पीड: | 6~300मिमी/सेकंड | स्क्वीजी प्रकार: | स्टेनलेस स्टील (मानक), प्लास्टिक |

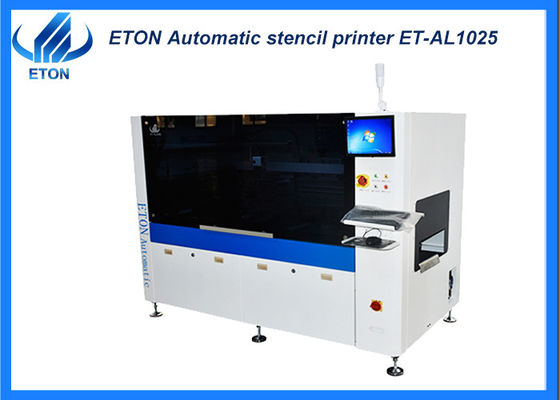

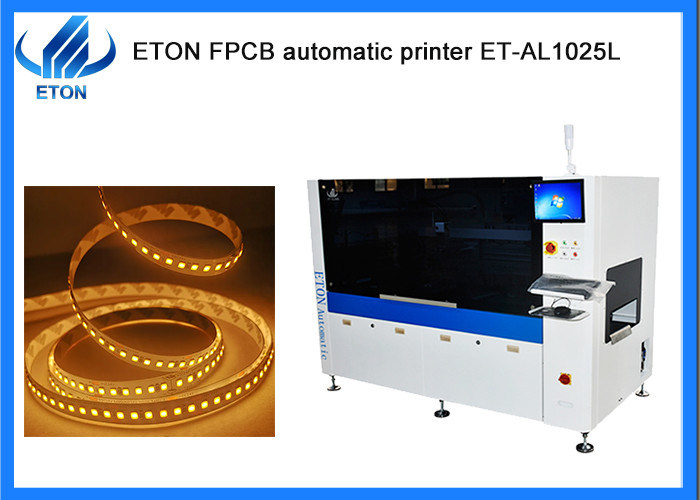

स्वचालित प्रिंटरदृष्टि संरेखण प्रणालीएलईडी एफपीसीबी बोर्ड प्रिंटिंग के लिए
मशीन विन्यास
● प्रोग्रामेबल सस्पेंशन प्रिंटिंग हेड;
* स्टेपिंग मोटर ड्राइव के दो सेट, स्क्रेपर सामग्री की थकान विरूपण के कारण सामने और पीछे की प्रिंटिंग की असंगतता सुनिश्चित करने के लिए सामने और पीछे के स्क्रेपर के दबाव को अलग से समायोजित किया जा सकता है;
*स्ट्रोक को प्रभावी ढंग से नियंत्रित करें, मुद्रण दक्षता में सुधार करें और सोल्डर पेस्ट के रिसाव को रोकें;
● मानक स्टेनलेस स्टील स्क्रैपर, अद्वितीय डिजाइन, ब्लेड की सेवा जीवन में सुधार;
● अधोमुखी दृष्टि संरेखण प्रणाली;
● सीएनसी गाइड रेल समायोजन;
● औद्योगिक नियंत्रित कंप्यूटर, विंडोज एक्सपी इंटरफ़ेस ऑपरेटिंग सिस्टम;
● अंतर्निहित सॉफ़्टवेयर डायग्नोस्टिक सिस्टम;
● एसएमईएमए इंटरफ़ेस।
तकनीकी मापदण्ड
| स्क्रीन फ़्रेम | न्यूनतम आकार | 850 मिमी |
| अधिकतम आकार | 550 मिमी | |
| मोटाई | 25~45मिमी | |
| एफपीसीबी न्यूनतम आकार | 50 मिमी | |
| एफपीसीबी अधिकतम आकार | 260 मिमी | |
| एफपीसीबी मोटाई | 0.5~5मिमी | |
| एफपीसीबी वारपेज | अधिकतम.एफपीसीबी विकर्ण 1％ | |
| परिवहन ऊँचाई | 900±40मिमी | |
| परिवहन दिशा | बाएँ दांए | |
| परिवहन गति | अधिकतम 1000 मिमी/एस प्रोग्रामयोग्य (समायोज्य) | |
| बोर्ड स्थान | समर्थन प्रणाली | प्लेटफार्म जैकिंग तनाव |
| क्लैंपिंग सिस्टम | किनारे का क्लैंप ठीक किया गया | |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंट हेड | |
| स्क्वीजी स्पीड | 6~300मिमी/सेकंड | |
| निचोड़ने का दबाव | 0~10Kg/cm2 | |
| स्क्वीजी कोण | 55°(मानक) | |
| स्क्वीजी प्रकार | स्टेनलेस स्टील (मानक), प्लास्टिक | |
| स्टेंसिल पृथक्करण गति | 0.1~20मिमी/सेकंड प्रोग्रामयोग्य | |
| सफाई व्यवस्था | मैनुअल सफाई | |
| तालिका समायोजन श्रेणियाँ | X:±5mm;Y:±5mm;θ:±2° | |
| मशीन | ||
| स्थिति सटीकता दोहराएँ | ±0.01मिमी | |
| मुद्रण सटीकता | ±0.025मिमी | |
| समय चक्र | ≤9s (मुद्रण और सफाई को छोड़कर) | |
| वायु आवश्यक | 4.5~6किग्रा/सेमी2 | |
| पावर इनपुट | एसी:220±10%,50/60HZ 1Φ 1.5KW | |
| नियंत्रण रखने का तरीका | पीसी नियंत्रण | |
| मशीन आयाम | 1754(एल)एक्स1249(डब्ल्यू)एक्स1600(एच)मिमी | |
| मशीन वजन | लगभग: 600 किग्रा | |
| प्लेट की ऊंचाई पर एफपीसीबी परिवहन | 20 मिमी | |
हमारी प्रदर्शनियाँ
ईटन ने विदेशी देशों की कई प्रदर्शनियों में भाग लिया है, जैसे भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, आदि और 30 से अधिक देशों के साथ व्यापार किया है।इसके अलावा, हमने अपनी घरेलू बड़ी प्रदर्शनी, जैसे गुआंगज़ौ गुआंग्या प्रदर्शनी, शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि में भाग लिया है।
सेवा
पूर्व-बिक्री सेवा
उपयुक्त उत्पादन योजना प्रदान करें
संयंत्र के विद्युत उपकरण और लेआउट पर सलाह दें
बिक्री सेवा
समय पर मशीन की स्थिति की रिपोर्ट करें
अनुसरण करें और परीक्षण मशीन वीडियो भेजें
बिक्री के बाद सेवा
सॉफ़्टवेयर लाइफ़टाइम अपग्रेड
समस्याओं से ऑनलाइन निपटने के लिए 24 घंटे
मशीन को संचालन सिखाने और डीबग करने के लिए इंजीनियर साइट पर आ सकते हैं
नियमित यात्रा (एक वर्ष की वारंटी अवधि, स्पेयर पार्ट्स की मरम्मत निःशुल्क; वारंटी के बाद वर्ष में एक या दो बार)
शिपिंग और डिलीवरी
शिपिंग तरीका:
※ हवाई मार्ग से, नमूना और छोटे पैकेज के लिए
※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;
※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।
डिलीवरी का समय:
※ 30 दिनों के भीतर।
सामान्य प्रश्न
प्र. आपके उत्पादों की वास्तविक गति क्या है?
उ. मशीन की वास्तविक गति के लिए जो कई कारकों से बाधित होती है, जो घटकों की संख्या, पीसीबी बोर्ड भेजने और बोर्ड प्राप्त करने का समय आदि से संबंधित है और वास्तविक उत्पादों और जरूरतों के लिए तय होती है।
प्र. आपकी पिक एंड प्लेस मशीन एक पीसीबी बोर्ड में कितने घटक लगा सकती है?
उ. जबकि यह हमारे ग्राहकों की ज़रूरतों और पीसीबी बोर्ड के आकार के लिए है।
प्र. आपकी मशीन प्रतिदिन कितने उत्पाद बना सकती है?
उ. हमारी मशीन की क्षमता वास्तविक उत्पादों के अनुसार है, और आपके पीसीबी बोर्ड पर घटकों की संख्या आपके उत्पादों के साथ हमारी मशीन की वास्तविक गति का पता लगाने के लिए महत्वपूर्ण कारक है।
