उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 3454*3035*1777मिमी | पीसीबी आकार: | 250(±10) मिमी * कोई भी लंबाई |
|---|---|---|---|
| पीसीबी मोटाई: | 0.1 ~ 0.5 मिमी | माउंटिंग तरीका: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| बढ़ते मोड: | डबल रेल + प्लेसमेंट हेड्स के चार समूह | बढ़ते परिशुद्धता: | ± 0.05 मिमी |
| बढ़ते गति: | डबल साइड: 500000CPH, सिंगल साइड: 250000CPH (इष्टतम गति) | फीडर स्टेशनों की संख्या: | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
| सिर की संख्या: | डबल साइड: 136PCS (सिंगल साइड: 68PCS) | बिजली की खपत: | 9.6 किलोवाट |
| एक्स, वाई, जेड एक्सिस ड्राइव तरीका: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर | खिलाने का तरीका: | डबल मोटर के साथ इंटेलिजेंट इलेक्ट्रिक फीडर |

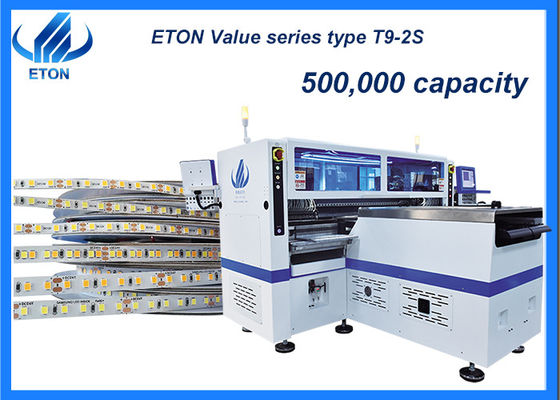

SIRA डबल रेल पिक एंड प्लेस मशीन चार समूह प्लेसमेंट प्रमुख 136 फीडर स्टेशन
पिक एंड प्लेस मशीन T9-2S का उत्पादन परिचय
1. हाई-स्पीड मॉड्यूलर हेड, ईटन टेक एडजस्टेबल प्लेसमेंट हेड।
2. 3014/3020/2835/5050 रेसिस्टर, कैपेसिटर, ब्रिज रेक्टिफायर आदि पर लागू करें।
3. घटक चुनने की स्थिति को पीसीबी पैड पिच, न्यूनतम 6.5 मिमी के अनुसार समायोजित किया जा सकता है।
4. अद्वितीय डिजाइन घटक लीक का पता लगाना और व्यक्तिगत घटक रीफिल फ़ंक्शन: पहचान कैमरा पीसीबी के घटक लीक स्थिति को रिकॉर्ड करता है, और तदनुसार लापता घटक को भरता है।
5. अल्ट्रा-हाई-स्पीड क्षमता: प्लेसमेंट हेड दो बार चुनने और एक बार रखने की विधि अपनाता है।बेहतर प्लेसमेंट तरीके से प्लेसमेंट का समय बहुत कम हो गया, उत्कृष्ट इष्टतम क्षमता 500000CPH तक पहुंच गई।
6. विभिन्न रोल टू रोल स्ट्रिप के अनुसार संदेश मंच को समायोजित करें, रेंज 250 से 10 मिमी, अधिकतम लंबाई सीमा 1M प्रति चक्र है।
7. ग्रुप पिकिंग और ग्रुप प्लेसिंग को प्राप्त करने के लिए फीडर स्टेशन की दूरी को लचीले ढंग से समायोजित किया जा सकता है, ताकि दो बार पिकिंग और एक बार प्लेसिंग के कार्य का एहसास हो सके।
8. फीडिंग स्टेशन की रेंज प्लेसमेंट हेड से दोगुनी है, एक ही समय में चार प्रकार की सामग्री का उत्पादन कर सकती है।
9. इंटेलिजेंट इलेक्ट्रिक फीडर, हाई-स्पीड मशीन श्रृंखला का समर्थन करता है।
10. उड़ान पहचान कैमरा, घटकों की उपस्थिति या अनुपस्थिति का पता लगाने के लिए कोई रोक नहीं, घटक सोखना स्थिति, प्लेसमेंट त्रुटियों को रोकें।
11. पहचान डेटा के साथ स्वचालित उत्पादन, लापता घटक को स्वचालित रूप से सुधारना और भरना।
12. माउंटिंग हेड द्वारा ली गई सामग्री को सही करने के लिए क्लैंपिंग रॉड को एयर सिलेंडर द्वारा संचालित किया जाता है।
13. लापता घटक को स्वचालित रूप से हटाने के कार्य के साथ, उद्योग 4.0 मानव रहित कार्यशाला का एहसास करें।CE मानकों के अनुरूप।
तकनीकी पैरामीटर का T9-2S
| आयाम | 3454*3035*1777मिमी |
| पीसीबी का आकार | 250(±10)मिमी*कोई भी लंबाई |
| पीसीबी मोटाई | 0.1~0.5मिमी |
| बढ़ते हुए रास्ता | समूह चुनना और समूह रखना |
| बढ़ते परिशुद्धता | ±0.05मिमी |
| बढ़ती हुई ऊँचाई | ≤5मिमी |
| बढ़ते गति |
डबल साइड: 500000CPH सिंगल साइड: 250000CPH (इष्टतम गति) |
| अवयव | एलईडी 3014/3020/2835/5050 और प्रतिरोधक, कैपेसिटर, ब्रिज रेक्टिफायर आदि। |
| माउंटिंग मोड | डबल रेल+प्लेसमेंट प्रमुखों के चार समूह |
| फीडर स्टेशन की संख्या | डबल साइड: 136 पीसीएस (सिंगल साइड: 68 पीसीएस) |
| सिर की संख्या | डबल साइड: 136 पीसीएस (सिंगल साइड: 68 पीसीएस) |
| शक्ति | 380AC 50Hz |
| बिजली की खपत | 9.6 किलोवाट |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |

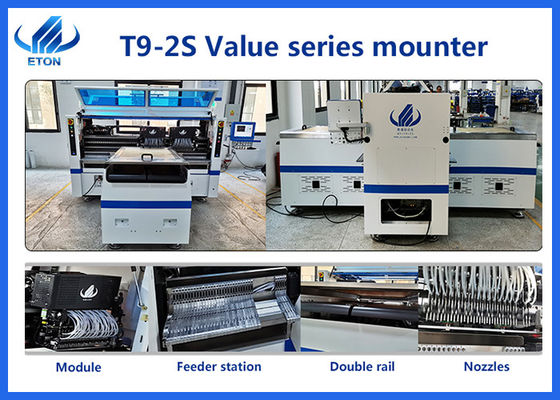

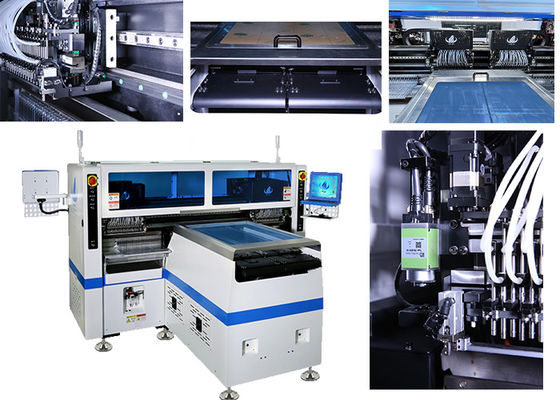

T9-2S चित्र

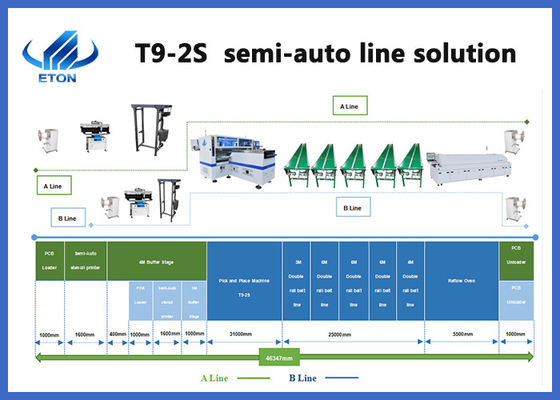

एचटी का अनुप्रयोग-टी9
5M, 10M, 25M, 50M या किसी भी लंबाई की लचीली पट्टी पर लगाएं और रोल टू रोल करें।
कंपनी का परिचय
प्रमाणीकरण
हम सीई, एसआईआरए, सीसीसी, आईएसओ के साथ उच्च तकनीक वाले उद्यम हैं जिन्हें "प्रसिद्ध ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित किया गया है, हमें 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर पेटेंट मिले हैं और हमारे पास एलईडी लाइट उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (8 वर्ष से अधिक) है।
पिक एंड प्लेस मशीन का पैकेज और वितरण
सभी मशीनें चित्रों की तरह वैक्यूम और लकड़ी की पैकिंग के साथ पैक की गई हैं।
चरण 1. फिल्म पैकेजिंग
मशीन को धूल, पानी, दुर्घटना और झटकों से बचाएं।
चरण 2. फोम+फिल्म पैकेजिंग जोड़ें
दोहरी सुरक्षित सुरक्षा, मशीन को क्रैश होने और हिलने से रोकें।
चरण 3. अद्वितीय टिन फ़ॉइल पैकेजिंग
टिन फ़ॉइल पैकिंग जोड़ने से फिल्म को खरोंच से टूटने से बचाया जा सकता है।
चरण 4. अनुकूलित मजबूत लकड़ी कार्टन पैकिंग
समुद्री जहाज के लिए अनुकूलित मजबूत लकड़ी की पैकिंग, मशीनें लकड़ी के कार्टन में फिट होती हैं, टकराव और झटके को प्रभावी ढंग से रोकती हैं।
हमारी बिक्री के बाद की सेवापिक एंड प्लेस मशीन की
हम आपको मशीन की वारंटी अवधि में निःशुल्क पार्ट्स भेजने की सुविधा प्रदान करते हैं, और हमारे इंजीनियर आपके कारखाने का दौरा करेंगे और आपकी मशीन की समस्या को हल करने में आपकी सहायता करेंगे।
इंजीनियर साइट सेवा स्थापना और प्रशिक्षण।
रखरखाव और उपयोग करना सीखने के बाद, आप हमारी सेवा से संतुष्ट होंगे।
रखरखाव अवधि: 1 वर्ष.(पूरी मशीन, किसी भी हिस्से की मरम्मत या बदलने की आवश्यकता निःशुल्क होगी)
सॉफ्टवेयर को अपग्रेड करना निःशुल्क होगा।
नियमित रूप से ग्राहक से मिलें और जानकारी इकट्ठा करें।
प्रौद्योगिकी और उपकरणों के बारे में नवीनतम जानकारी प्रदान करें।
सामान्य प्रश्नपिक एंड प्लेस मशीन की
क्यू:मशीन का उपयोग करना कठिन है?
उत्तर: नहीं, बिल्कुल नहीं.हमारे पिछले ग्राहकों के लिए, मशीनों को चलाना सीखने के लिए अधिकतम 5 दिन पर्याप्त हैं।
क्यू:क्या आपकी मशीनों के पास गुणवत्ता प्रमाणपत्र हैं?
उत्तर: हम सीई, एसआईआरए, सीसीसी, आईएसओ के साथ "अच्छी तरह से ज्ञात ब्रांड" और कई प्रौद्योगिकी पेटेंट से सम्मानित उच्च तकनीक उद्यम हैं, और एलईडी लाइट उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (8 वर्ष से अधिक) है।
क्यू:भुगतान की शर्तें क्या हैं?व्यापार अवधि के बारे में क्या?
ए: टी/टी ठीक है.आप एफओबी शेन्ज़ेन चुन सकते हैं.
क्यू:आपकी डिलीवरी का समय क्या है?
उत्तर: आमतौर पर जमा करने के 30 दिन बाद, यदि हमारे पास इन्वेंट्री है, तो समय को आगे बढ़ाया जा सकता है।
क्यू:क्या कोई गुणवत्ता की गारंटी है?
उत्तर: हम पहले गुणवत्ता, ग्राहक-उन्मुख, निरंतर सुधार पर कायम रहते हैं!
