उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
लंबाई: | 2700 एमएम | चौड़ाई: | 2300 एमएम |
---|---|---|---|
ऊंचाई: | 1550 एमएम | वज़न: | 1700 किग्रा |
हाई लाइट: | 18000 सीपीएच एलईडी पिक एंड प्लेस मशीन,फ्लेक्स स्ट्रिप एसएमटी चिप माउंटिंग मशीन,डिजिटल कैमरा एसएमटी चिप माउंटिंग मशीन |
विशेषताएँ
विवरण
घटक लेने की स्थिति को पीसीबी पैड पिच, न्यूनतम 6.5 मिमी के अनुसार समायोजित किया जा सकता है।एलईडी 3014/3020/2835/5050 रोकनेवाला, कैपेसिटर, ब्रिज रेक्टिफायर आदि पर लागू करें।विस्तृत घटक रेंज।
(1) सक्शन नोजल के साथ कैमरे के 2 सेट: उड़ान की पहचान, घटक सोखना स्थिति का पता लगाना, रिकॉर्ड पीसीबी बोर्ड रिसाव की स्थिति।नोजल रिक्ति समायोजित करें।
(2) फ़िदा कैमरों के 2 सेट: पता लगाएँ कि क्या घटक हैं, फ़िदा रिक्ति को समायोजित करें
(3) मार्क कैमरों का 1 सेट: मार्क पॉइंट्स को पहचानें
तकनीकी मापदण्ड

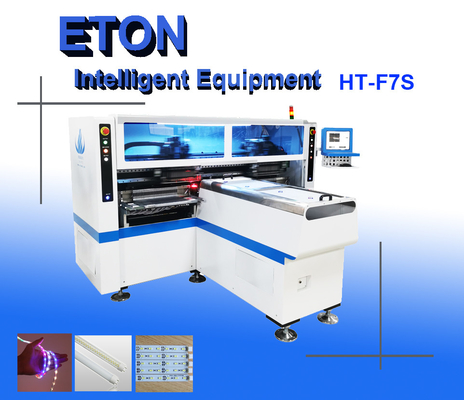

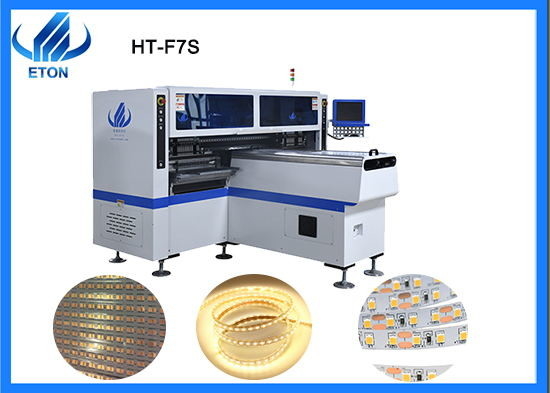

नमूना | HT-F7S |
लंबाई | 2700 मिमी |
चौड़ाई | 2300 मिमी |
ऊंचाई | 1550 मिमी |
कुल वजन | 1700 किग्रा |
पीसीबी आकार (एल * डब्ल्यू) | 1200 * 330 मिमी मिन; 100 * 100 मिमी |
पीसीबी मोटाई | 0.5-5 मिमी |
पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
बढ़ते मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
प्रणाली | विंडोज 7 |
सॉफ़्टवेयर | आर एंड डी स्वतंत्र रूप से |
दिखाना | टच स्क्रीन मॉनिटर |
इनपुट डिवाइस | कीबोर्ड और माउस |
कैमरे की संख्या | 5 सेट डिजिटल कैमरा (डिजिटल कैमरा) |
अवयव | LED3014/3020/3528/5050, कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर आदि |
फीडर स्टेशनों की संख्या | 68 पीसीएस |
नोजल की संख्या | 34PCS |
शक्ति | 380एसी 50 हर्ट्ज |
परिचालन लागत वातावरण | 23 ℃ ± 3 ℃ |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
संचरण की गति | > 500 मिमी / सेकंड |
संचरण दिशा | अकेला |
ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
हवा की आपूर्ति | 0.4-0.6mpa(4-6kgf/सेमी )150N/मिनट |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान और विकास |
एक्स, वाई, जेड एक्सिस ड्राइव तरीका | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
ईटन कंपनी
शेन्ज़ेन ETON स्वचालन उपकरण कं, लिमिटेड।----- श्रीमती स्वचालित पिक एंड प्लेस मशीन के निर्माता।हमारा उत्पाद इस उद्योग में अग्रणी भूमिका निभा रहा है।हमने अधिकांश ग्राहकों के साथ एक लंबे समय तक चलने वाला सहयोग और साझेदारी स्थापित की है। दोस्ती और सहयोग के लिए हमारी कंपनी की यात्रा करने के लिए सभी ग्राहकों का गर्मजोशी से स्वागत है।
ईटन औद्योगिक पार्क
ईटन टीम
व्यक्ति से संपर्क करें: Judy
दूरभाष: +8613825206025
