उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 1 वर्ष | लागू घटक: | 0402 |
|---|---|---|---|
| नाम: | श्रीमती पिक एंड प्लेस मशीन | बिजली की आपूर्ति: | 380एसी 50 हर्ट्ज |
| स्थिति: | 100% मूल | वज़न: | 2500 किग्रा |
| बढ़ते गति: | 90000CPH | फीडर: | 24 |
| पीसीबी मोटाई: | 0.5 ~ 5 मिमी | ||
| हाई लाइट: | श्रीमती मुठभेड़ मशीन दोहरी मॉड्यूल,दोहरी मॉड्यूल श्रीमती मुठभेड़ मशीन,घटक 0402 श्रीमती मुठभेड़ |
||
उत्पाद वर्णन

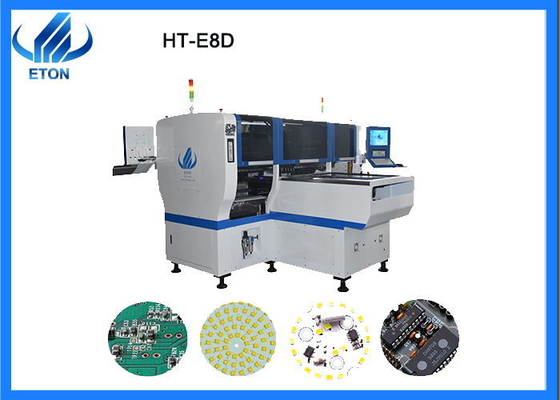

HT-E8D-1200 एक डुअल मॉड्यूल मैग्लेव मल्टी-फंक्शन हाई-स्पीड SMT माउंटर है।दोहरे मॉड्यूल के इस मॉडल को दो प्रणालियों द्वारा नियंत्रित किया जाता है, और प्रत्येक मॉड्यूल को स्वतंत्र कार्यक्रमों के एक सेट द्वारा नियंत्रित किया जाता है।दो मॉड्यूल एक दूसरे से स्वतंत्र हैं, जिसका अर्थ है कि दो पीसीबी एक साथ उत्पादित किए जा सकते हैं और दो अलग-अलग उत्पादों का निर्माण किया जा सकता है।
पैरामीटर
| प्रोडक्ट का नाम | श्रीमती पर्वतारोही |
| उत्पाद मॉडल | HT-E8D-1200 |
| लंबाई | 3150 मिमी |
| चौड़ाई | 2250 मिमी |
| ऊंचाई | 1650 मिमी |
| कुल वजन | 2500 किग्रा |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | समायोज्य दबाव वायवीय |
| पीसीबी आकार |
मैक्स: 1200 * 300 मिमी न्यूनतम: 100 * 100 मिमी |
| कैमरे का नहीं | 4 सेट |
| NO.of नलिका | 24 पी.सी.एस |
| फीडर स्टेशन की संख्या | 48 पीसीएस |
मशीन घटकों की भूमिका
Ø मार्क कैमरा: मार्क पॉइंट को बेंचमार्क के रूप में स्कैन करके पीसीबी बोर्ड के लिए इंस्टॉलेशन प्रक्रिया को पूरा करें।
Ø उड़ान पहचान कैमरा: एसएमटी माउंटर के माउंटिंग हेड द्वारा लिए गए घटकों की तस्वीरें लें, पिछले मार्क कैमरे द्वारा बनाई गई माउंटिंग प्रक्रियाओं की तुलना करें और गणना करें कि सकारात्मक घटकों को माउंट करने के लिए मुआवजे की आवश्यकता है या नहीं
Ø रैखिक चुंबकीय उत्तोलन मोटर: रोटर बाहरी बिजली कनेक्शन के माध्यम से एक चुंबकीय क्षेत्र उत्पन्न करता है।स्टेटर ही एक स्थायी चुंबक है।रोटर और चुंबकीय ध्रुवों के बीच की बातचीत बढ़ते सिर को बार-बार स्थानांतरित करने का कारण बनती है।
Ø झंझरी शासक: यह काम करने के लिए झंझरी के ऑप्टिकल सिद्धांत का उपयोग करता है, और एक माप और प्रतिक्रिया उपकरण है।इसमें उच्च पहचान सटीकता और तेज प्रतिक्रिया गति है, जो कुछ हद तक हेड माउंटिंग की सटीकता को निर्धारित करती है।
Ø रैखिक गाइड रेल: चलने वाले हिस्सों (बढ़ते सिर, परिवहन प्लेटफॉर्म) का समर्थन और मार्गदर्शन करने के लिए प्रयोग किया जाता है, और निर्दिष्ट दिशा में उच्च परिशुद्धता दोहराव वाले आंदोलनों का प्रदर्शन करता है।
Ø नोजल: एक बहुआयामी प्लेसमेंट एसएमटी माउंटर का सक्शन नोजल आम तौर पर मिश्र धातु और सिरेमिक से बना होता है, लेकिन इसे तोड़ना आसान होता है।
सक्शन नोजल प्रकार
|
3014
|
3014,4014,2020, छोटे प्रतिरोध, समाई, आदि |
| 3528 | 3528,5630,5730, छोटे प्रतिरोध, समाई, आदि |
| 5050 | 5050, आईसी, विषमलैंगिक घटक, बड़े प्रतिरोध, समाई, आदि |
सामान्य प्रश्न
Q1: क्या आपकी कंपनी के HT-E8S-1200 और HT-E8D-1200 में कोई अंतर है?
A: दो SMT माउंटर कार्यात्मक रूप से समान हैं, सिवाय इसके कि E8S एक एकल मोड समूह SMT माउंटर है, और E8D एक डुअल मोड समूह SMT माउंटर है।E8S की उत्पादन क्षमता 45000 CPH है, और E8D की उत्पादन क्षमता 90000 CPH है, जो E8S से दोगुनी है।
Q2: लागू उत्पादों में बहुक्रियाशील SMT माउंटर और समर्पित SMT माउंटर के बीच क्या अंतर हैं?
ए: मल्टीफंक्शनल मशीन उच्च बढ़ते सटीकता के साथ विभिन्न प्रकार के उत्पादों, जैसे बॉल बुलबुले, डिस्प्ले स्क्रीन, ड्राइव इत्यादि के लिए उपयुक्त है, लेकिन साथ ही, समर्पित अवसरों की तुलना में बढ़ती गति धीमी है;समर्पित मशीन मुख्य रूप से रैखिक उत्पादों जैसे लाइट ट्यूब और सॉफ्ट लाइट स्ट्रिप्स के लिए उपयोग की जाती है, जिसमें बढ़ते सटीकता और तेज बढ़ते गति के लिए कम कठोर आवश्यकताएं होती हैं।
