उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 1 वर्ष | नाम: | श्रीमती पिक एंड प्लेस मशीन |
|---|---|---|---|
| बिजली की आपूर्ति: | 380एसी 50 हर्ट्ज | स्थिति: | 100% मूल |
| वज़न: | 1700 किग्रा | बढ़ते गति: | 250000CPH |
| आयाम: | 2700 * 2300 * 1550 मिमी | फीडर: | 68 |
| पीसीबी मोटाई: | 0.5-5 मिमी |
उत्पाद वर्णन

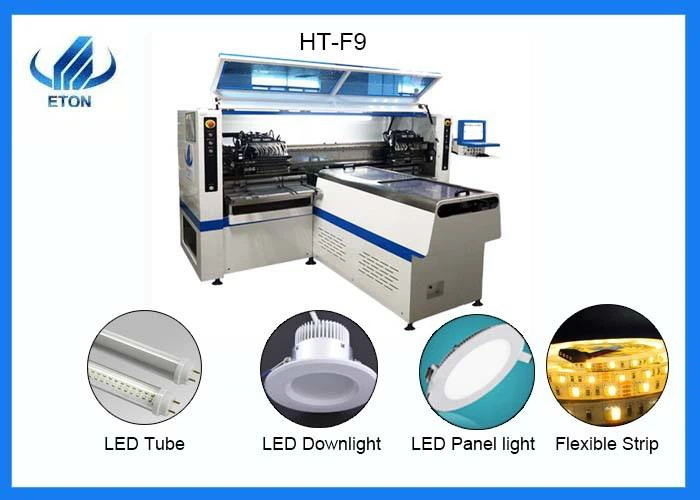

HT-F9, डुअल आर्म मैग्नेटिक लीनियर LED हाई-स्पीड पिक एंड प्लेस मशीन
1. विशेष पेटेंट प्रौद्योगिकी, समूह उठा और समूह चिपके हुए, चूषण नलिका सामग्री लेने के समय की बचत
2. 68 नोजल, 68 फीडर, चार अलग-अलग सामग्रियों को एक ही समय में पैच किया जा सकता है
3. आदर्श उत्पादन क्षमता 250000CPH तक पहुंच सकती है
4. उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर द्वारा एक्स, वाई एक्सिस ड्राइव
पैरामीटर
| प्रोडक्ट का नाम | मशीन उठाओ और रखो |
| नमूना | HT-F9 |
| पीसीबी की लंबाई और चौड़ाई | मैक्स: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| सॉफ़्टवेयर | खिड़की 7 |
| दिखाना | एलईडी टच स्क्रीन मॉनिटर |
| बढ़ते परिशुद्धता को दोहराएं | ± 0.02 मिमी (सटीक दोहराएं) |
| बढ़ती हुई ऊँचाई | ≦5 मिमी |
| माउंटिंग स्पीड | 200000 ~ 250000 सीपीएच |
| अवयव | एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर आदि। |
कुछ कार्यों की व्याख्या
फिक्सेशन के लिए एयर सिलेंडर का उपयोग करके, समायोज्य वायवीय दबाव के माध्यम से पीसीबी बोर्ड तय किया गया है।सबसे पहले, पोजिशनिंग एयर सिलेंडर पीसीबी बोर्ड को निर्धारित स्थिति पर रोकने के लिए काम करता है, और फिर साइड क्लैंप एयर सिलेंडर पीसीबी बोर्ड को निश्चित रेल किनारे का पालन करने के लिए काम करता है ताकि यह सुनिश्चित किया जा सके कि यह माउंटिंग की गति दिशा के लंबवत है। सिर।फिर, शीर्ष प्लेट एयर सिलेंडर पीसीबी बोर्ड को क्षैतिज बनाने के लिए काम करता है, यह सुनिश्चित करता है कि पीसीबी बढ़ते समय नहीं चलता है, और जितना संभव हो सके सक्शन नोजल विमान के समानांतर होता है, विभिन्न पीसीबी बोर्डों को ऊंचाई समायोजित करके तय किया जा सकता है और बेदखलदार पिन की स्थिति।
पिक एंड प्लेस मशीन HT-F9 पांच कैमरों से सुसज्जित है, जिनमें से प्रत्येक नोजल के केंद्र की तस्वीर खींचकर नोजल की दूरी को समायोजित करने के लिए एक कैमरा है;दो फीडर समायोजित कैमरे फीडर सीट की सेंटर स्केल लाइन की शूटिंग करके फीडर रिक्ति को समायोजित करते हैं;मार्क पॉइंट को संदर्भ के रूप में स्कैन करके पीसीबी बोर्ड की बढ़ते प्रक्रिया को करने के लिए एक मार्क कैमरा का उपयोग किया जाता है।नोजल डिबगिंग कैमरा और फीडर डिबगिंग कैमरा उपयोग से पहले डिबगिंग के लिए उपयोग किया जाता है, और मार्क कैमरा और नोजल डिबगिंग कैमरा उत्पादन में उपयोग किया जाता है।
लागू पीसीबी बोर्ड

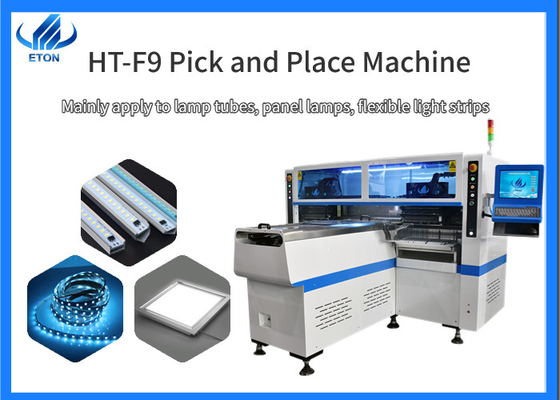

1. कठोर पीसीबी: F9 1200 * 330 मिमी की लंबाई के साथ एक पीसीबी बोर्ड को समायोजित कर सकता है, और कठोर बोर्ड बनाने के लिए इस्तेमाल किया जा सकता है, जैसे कि पैनल लैंप और लैंप ट्यूब।
2. फ्लेक्सिबल पीसीबी: हार्ड बोर्ड के अलावा, इस मशीन की सबसे बड़ी विशेषताओं में से एक यह है कि यह सॉफ्ट बोर्ड भी बना सकती है, जैसे कि लचीली लाइट स्ट्रिप्स, जिनका उपयोग बाहरी सजावट के लिए किया जाता है।
कंपनी

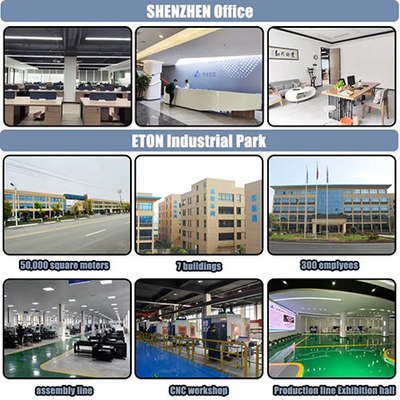

शेन्ज़ेन ईटन ऑटोमेशन उपकरण सह।, लिमिटेड पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है। हमारी कंपनी स्वतंत्र रूप से अनुसंधान, विकास, डिजाइन और उच्च गति वाली अच्छी गुणवत्ता वाली एसएमटी पिक एंड प्लेस मशीन का एक सेट बनाती है। ईटन का अपना औद्योगिक पार्क भी है। जियांग्ज़ी में।हम अपने स्वयं के अनुसंधान एवं विकास उत्पादन और बिक्री के साथ एक शक्तिशाली कंपनी हैं। और हमें राज्य प्रमाणपत्र और समर्थन द्वारा जारी किए गए कई पेटेंट प्राप्त हुए हैं।आजकल, हमने कई कारखानों की सेवा की है और अच्छी प्रतिष्ठा का आनंद लिया है।
हमारी सेवा
वैश्विक सेवा कार्यालय: भारत · तुर्की · वियतनाम · मिस्र · पाकिस्तान
पेशेवर समाधान: पेशेवर श्रीमती फुल लाइन समाधान प्रदान करें
नि: शुल्क वारंटी: एक साल की वारंटी फैक्टरी सेवा।वारंटी अवधि के भीतर क्षतिग्रस्त सभी भागों को नि: शुल्क बदला जाएगा
नि: शुल्क स्थापना: सुचारू उत्पादन सुनिश्चित करने के लिए साइट पर नि: शुल्क स्थापना।
नि:शुल्क तकनीकी प्रशिक्षण: संचालन और रखरखाव का व्यावसायिक प्रशिक्षण।
मुफ्त तकनीकी सहायता: 7 * 24 तकनीकी ऑनलाइन समर्थन।
मुफ्त सॉफ्टवेयर अपग्रेड: पूरे जीवन भर मुफ्त सॉफ्टवेयर अपग्रेड की पेशकश करें
सामान्य प्रश्न
Q1: क्या आपका उत्पाद उपयोग करने के लिए सुरक्षित होगा?
ए: बेशक, हमने सीमा सेंसर आयात किए हैं।अगर कोई बहुत करीब आ जाता है, तो वे मानव सुरक्षा सुनिश्चित करने के लिए काम करना बंद कर देंगे।
Q2: आपके उत्पाद की वारंटी अवधि कितनी लंबी है?
ए: एक साल की वारंटी अवधि के साथ स्थापना के बाद प्रभावी
