उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मशीन उठाओ और रखो | अवयव: | एलईडी 3014/3020/3528/5050 प्रतिरोधी कैपेसिटर |
|---|---|---|---|
| फीडर: | 68 पीसीएस | नलिका: | 68 पीसीएस |
| रफ़्तार: | 250000CPH | पीसीबी आकार: | 250 मिमी * किसी भी लंबाई |
| गारंटी: | एक वर्ष | ड्राइव रास्ता: | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| शक्ति: | 380AC, 50 हर्ट्ज | बिजली की खपत: | 6 किलोवाट |

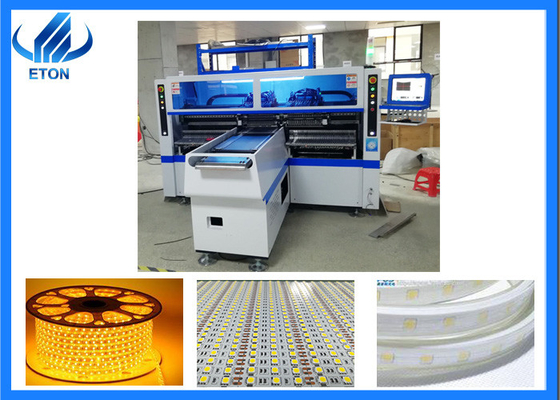

श्रीमती उत्पादन लाइन में 250000CPH smd प्लेसमेंट मशीन के साथ हाई स्पीड पिक एंड प्लेस उपकरण5m 10m लचीली स्ट्रिप लाइट
एसएमटी पिक एंड प्लेस मशीन की विशेषताएं
बेहतर उपयोगिता
5m, 50m या लचीली पट्टी की किसी भी लंबाई के लिए उपलब्ध है और रोल करने के लिए रोल करें। और RGB के लिए उपलब्ध है, एलईडी 3014/3020/3528/5050 और प्रतिरोधों, कैपेसिटर, ब्रिज रेक्टिफायर के बारे में बढ़ते घटक।
बेहतर उत्पादकता
समूह-आधारित और समूह-आधारित पेस्टिंग की विशेष पेटेंट तकनीक को लागू करते हुए, चिपकाने की गति 250000 सीपीएच, 68 फीडर स्टेशन और 68 नोजल है।यह स्वचालित रूप से ऑन-लाइन प्रसारित कर सकता है।और यह एक ही समय में 2-4 प्रकार की सामग्री का उत्पादन कर सकता है, जो दक्षता में काफी सुधार करता है।
उच्चा परिशुद्धि
कैमरों के 5 पीसी से लैस: मार्क रिकग्निशन कैमरा का 1 पीसी, 500 मिलियन पिक्सल का 1 पीसी उच्च परिशुद्धता पहचान कैमरा, और सिंक्रोनस हाई-स्पीड रिकग्निशन कैमरों के 4 पीसी, प्रभावी रूप से 0402-5050 घटकों, एलईडी चिप आदि को माउंट कर सकते हैं।
मजबूत स्थायित्व
हार्डवेयर उपकरणों की गुणवत्ता की गारंटी प्रमाण पत्र द्वारा दी जाती है, दोहरी मोटर इलेक्ट्रॉनिक उड़ान और गाइड रेल और स्क्रू की गुणवत्ता की गारंटी दी जाती है, जो 24 घंटे के संचालन का समर्थन कर सकती है।
पिक एंड प्लेस मशीन का तकनीकी पैरामीटर
| HT-T9 | ||
| पीसीबी | पीसीबी लंबाई चौड़ाई | 250 मिमी * किसी भी लंबाई |
| पीसीबी मोटाई | 0.5 ~ 1.5 मिमी | |
| पीसीबी क्लैंपिंग | समायोज्य दबाव वायवीय | |
| बढ़ते मोड | लेने के लिए समूह और माउंट करने के लिए समूह | |
| सॉफ़्टवेयर | आर एंड डी स्वतंत्र रूप से | |
| दिखाना | एलईडी मॉनिटर | |
| इनपुट डिवाइस | कीबोर्ड और माउस | |
|
दृष्टि प्रणाली |
कैमरे की संख्या |
आयातित कैमरे के 5 सेट दृष्टि संरेखण, निशान सुधार |
| बढ़ती हुई ऊँचाई | <5 मिमी | |
| बढ़ते गति | 200000CPH | |
| अवयव | एलईडी 3014/3020/3528/5050 और प्रतिरोधक, कैपेसिटर, ब्रिज रेक्टिफायर। | |
| अवयव स्थान | 0.5 मिमी | |
| फीडर स्टेशनों की संख्या | 68पीसी | |
| नोजल की संख्या | 68पीसी | |
| शक्ति | 380एसी 50 हर्ट्ज | |
| बिजली की खपत | 6 किलोवाट | |
| संचरण दिशा | सिंगल (बाएं से दाएं या दाएं या बाएं) | |
| ट्रांसमिशन मोड | ऑटो ऑनलाइन ड्राइव | |
| एक्स, वाई, एक्स अक्ष ड्राइव तरीका | सर्वो मोटर + उच्च अंत चुंबकीय रैखिक | |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर | |
उत्पादन लाइन में इस मशीन की स्थिति और भूमिका क्या है?
पिक एंड प्लेस मशीन: पीसीबी बोर्ड जिसे सोल्डर पेस्ट के साथ ब्रश किया गया है, स्वचालित माउंटिंग के लिए पिक एंड प्लेस मशीन पर भेजा जाएगा, और पिक एंड प्लेस मशीन स्वचालित रूप से घटकों को चुनेगी और पीसीबी पर रखेगी।
स्टैंसिल प्रिंटर: पीसीबी पर सोल्डर पेस्ट प्रिंट करने के लिए स्टैंसिल प्रिंटर का संचालन करें
रिफ्लो ओवन: पीसीबी बोर्ड को घटकों के साथ माउंट किया जाता है जिसे ओवन को रिफ्लो करने के लिए भेजा जाता है, रिफ्लो ओवन पीसीबी पर सोल्डर पेस्ट के साथ घटकों को गर्म और वेल्डिंग करेगा।
कन्वेयर: जांचें कि पीसीबीए गलत है या शिफ्ट है या नहीं।
सेवा
1. आदेश से पहले:
हम एसएमटी लाइन के पेशेवर सुझाव का समर्थन करेंगे
हम उत्पादों के अनुसार सर्वश्रेष्ठ मॉड्यूल की सिफारिश करेंगे
हम कारखाने की कीमत के साथ सबसे अच्छा उद्धरण की आपूर्ति करेंगे
2. आदेश के बाद:
शिपिंग से पहले मशीन का अच्छा परीक्षण और उम्र बढ़ने वाला होगा
हम मशीन मुक्त स्थापना और प्रशिक्षण का समर्थन करते हैं, विशेष समय हम ऑनलाइन प्रशिक्षण और वीडियो शिक्षण का समर्थन करते हैं।
हमारे पास पेशेवर बिक्री के बाद की टीम है, जितनी जल्दी हो सके समस्या का समाधान कर सकते हैं
मशीन की वारंटी एक वर्ष है, वारंटी के दौरान, किसी भी हिस्से की मरम्मत करने की आवश्यकता होती है और ग्राहकों के लिए प्रतिस्थापित किया जाएगा।
