उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
गारंटी: | 1 वर्ष | स्थिति: | नया |
---|---|---|---|
बढ़ते गति: | 45000 सी.पी.एच | लागू घटक: | 0402 घटक |
आवेदन: | श्रीमती उत्पादन लाइन | फीडर: | 28 |
स्थानीय सेवा: | भारत, मिस्र, वियतनाम | ||
हाई लाइट: | 28 फीडर पिक एंड प्लेस मशीन,पिक एंड प्लेस मशीन 45k CPH,0402 घटक श्रीमती एनकाउंटर |
बहुक्रियाशील एलईडी ट्यूब चिप माउंटर
उत्पाद परिचय
पीसीबी की लंबाई चौड़ाई: अधिकतम 600 * 500 मिमी न्यूनतम 100 * 100 मिमी
आयातित कैमरे के 2 सेट, उड़ान पहचान के लिए दृष्टि के साथ, मार्क सुधार
एक्सवाईजेड एक्सिस ड्राइव तरीका: उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर
हाई-स्पीड पिक एंड प्लेस मशीन
ईटीओएन द्वारा सॉफ्टवेयर स्वतंत्र अनुसंधान और विकास
उत्पाद सुविधा

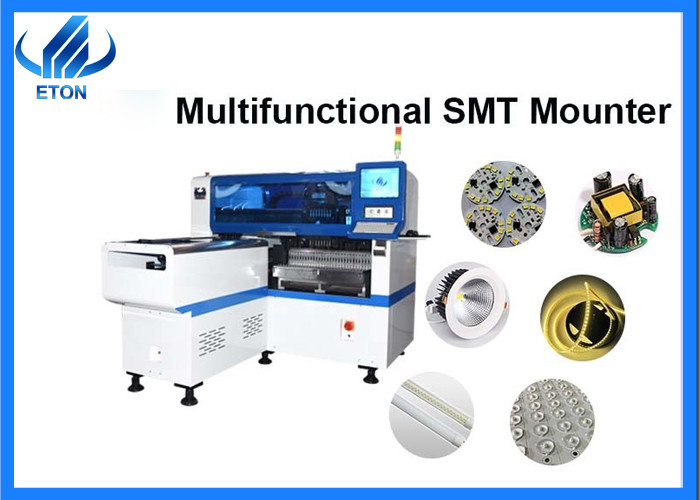

सिंगल मॉड्यूल मैग्नेटिक लीनियर मोटर मल्टीफंक्शनल पिक एंड प्लेस मशीन
बढ़ते घटक: एलईडी चिप, कैपेसिटर, प्रतिरोधक, लेंस, आईसी, आकार के घटक, आदि
घटक: न्यूनतम आकार 0402 अधिकतम ऊंचाई 15 मिमी
मशीन पैरामीटर
कुल वजन | 1700 किग्रा |
पीसीबी मोटाई | 0.5-5 मिमी |
कैमरे की संख्या | 2 सेट |
बढ़ते परिशुद्धता | ± 0.04 मिमी |
बढ़ती हुई ऊँचाई | <15 मिमी |
घटक स्थान | 0.2 मिमी |
बिजली की खपत | 4kw |
फीडर | 28 पीसी |
मशीन का विवरण

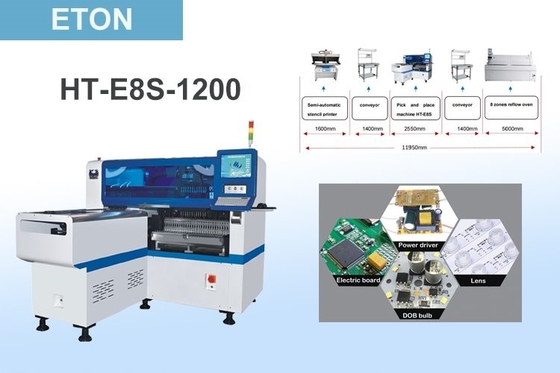

multifunctional | HT-E8S-1200 बहुत बहुक्रियाशील है, सभी प्रकार के SMD घटकों, जैसे कि LED चिप, रेसिस्टर, कैपेसिटर, IC, आकार के घटकों, ट्रांसफार्मर, आदि को माउंट करने के लिए उपयुक्त है। |
बिग पीसीबी अनुकूलित | HT-E8S-1200 सामान्य अधिकतम पीसीबी आकार 1200 * 500 मिमी है, ग्राहक की आवश्यकता होने पर 1500 मिमी लंबाई के लिए भी अनुकूलित किया जा सकता है।ईटीओएन एक अच्छी अनुभव प्रौद्योगिकी टीम के साथ अनुकूलित मशीन के लिए मजबूत है |
उच्चा परिशुद्धि | HT-E8S-1200 उच्च परिशुद्धता माउंटिंग (पिक एंड प्लेस) मशीन है, X, Y अक्ष सर्वो मोटर की तुलना में उच्च अंत चुंबकीय रैखिक मोटर का उपयोग कर रहा है, यह उच्च परिशुद्धता और जीवनकाल है।लेंस माउंटिंग के लिए उच्च परिशुद्धता दृष्टि कैमरा और ब्लू स्कैन का भी उपयोग करना |
अर्थव्यवस्था | HT-E8S-1200 अन्य ब्रांड 10 हेड्स की तुलना में 12 माउंटिंग हेड्स के साथ इकॉनोमी है, यह उच्च माउंटिंग गति के साथ सस्ता है और उस ग्राहक के लिए बहुत उपयुक्त है जो पहली बार मध्यम गति के निर्माण के लिए पूछताछ कर रहा है! |
मशीन आवेदन
मशीन व्यापक रूप से सभी प्रकार के SMD घटकों को माउंट करने के लिए लागू होती है, जैसे LED बल्ब/पैनल/डाउन-लाइट/स्ट्रीट लाइट/DOB/ड्राइवर/फ्लड लाइट/आदि
1. सभी प्रकार के एलईडी लाइटिंग बोर्ड: बल्ब, ट्यूब, लेंस पैनल, सोलर स्ट्रीट लाइट, स्ट्रिप लाइट, आदि
2. अधिकांश चालक बोर्ड: बढ़ते MOV, कैपेसिटर, 0603/0805/0402 रोकनेवाला, SOP4 / SOP6, ट्रांसफार्मर, टर्मिनल, आदि पर व्यापक रूप से लागू होते हैं।
श्रीमती रेखा
यदि आप पूरी एसएमटी लाइन में रुचि रखते हैं, तो हम पूरी एसएमटी लाइन का भी समर्थन करते हैं, जैसे: स्टैंसिल प्रिंटर-कन्वेयर-पिक एंड प्लेस मशीन-रिफ्लो ओवन मशीन
या: स्वचालित लाइन: लोडर-कन्वेयर-प्रिंटर-कन्वेयर-पिक और प्लेस मशीन-कन्वेयर-रिफ्लो ओवन-कन्वेयर-अनलोडर
इन दो पंक्तियों का क्या फायदा है?कैसे चुने?अधिक जानकारी के लिए कृपया हमसे संपर्क करें!
उत्पाद की गुणवत्ता की गारंटी कैसे दें?
श्रीमती लाइन में, हमारी मशीन को पेशेवर संचालन की आवश्यकता होती है, यही कारण है कि हम यात्रा के लिए इंजीनियर भेजेंगे, साथ ही कार्यकर्ता स्पष्ट समस्या के लिए आँख से जाँच कर सकता है।इसके अलावा, आमतौर पर कई कारखाने एओआई परीक्षण मशीन का उपयोग करेंगे!
ऑप्टिकल डिटेक्टर: स्वचालित ऑप्टिकल निरीक्षण एक उपकरण है जो ऑप्टिकल सिद्धांतों के आधार पर वेल्डिंग उत्पादन में आने वाले सामान्य दोषों का पता लगाता है।एओआई एक नई प्रकार की परीक्षण तकनीक है जो हाल के वर्षों में ही उभरी है, लेकिन यह तेजी से विकसित हुई है।वर्तमान में, कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं।स्वत: पता लगाने पर, मशीन स्वचालित रूप से कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवि एकत्र करती है, डेटाबेस में योग्य पैरामीटर के साथ परीक्षण किए गए सोल्डर जोड़ों की तुलना करती है, छवि प्रसंस्करण के बाद, पीसीबी पर दोषों की जांच करती है, और दोषों को प्रदर्शित / चिह्नित करती है रखरखाव कर्मियों द्वारा मरम्मत के लिए प्रदर्शन या स्वचालित संकेत बाहर आते हैं।
आरएफक्यू
1. मुझे किस तरह का कच्चा माल खरीदना चाहिए?
ए: एसएमटी लाइन के लिए, मुख्य रूप से एसएमडी घटक, पीसीबी, सोल्डर पेस्ट तैयार करने की आवश्यकता है
2. बिक्री के बाद सेवा के बारे में क्या?
ए: हम मुफ्त मशीन इंस्टॉल और प्रशिक्षण सेवा का समर्थन करते हैं, हमारे मशीन खरीदने के बाद इंजीनियर को यात्रा के लिए भेज देंगे, किसी भी हिस्से को मरम्मत की जरूरत है और मशीन वारंटी के दौरान प्रतिस्थापित किया जाएगा!
