उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रैंड: | ईटन | नमूना: | HT-E8S-1200 |
|---|---|---|---|
| लंबाई: | 2550 मिमी | चौड़ाई: | 1650 एमएम |
| ऊंचाई: | 1550 मिमी | पीसीबी लंबाई चौड़ाई: | मैक्स: 1200 * 500 मिमी न्यूनतम: 100 * 100 मिमी |
| प्रमुखता देना: | लेंस उत्पाद पिक एंड प्लेस मशीन,1200 मिमी पीसीबी एसएमटी माउंटिंग मशीन,पीसीबीए बोर्ड एसएमटी माउंटिंग मशीन |
||

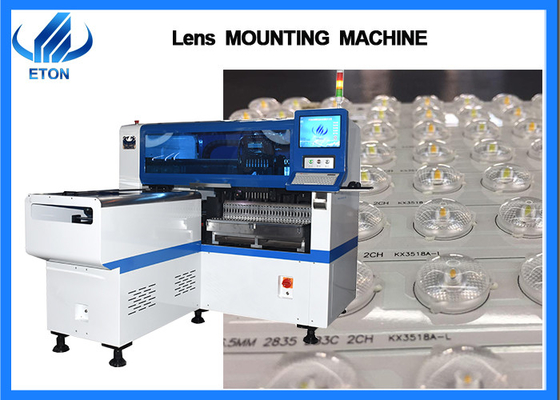

12 हेड्स लेंस उत्पाद मशीन को चुनते हैं और रखते हैं
लेंस उत्पादों की प्रक्रिया
लेंस की माउंटिंग को दो चरणों में विभाजित किया गया है।पहला चरण लैंप बीड का माउंटिंग है, और दूसरा चरण लेंस का माउंटिंग है।
पहला कदम: पीसीबी बोर्ड के पैड पर स्टील की जाली से मिलाप पेस्ट प्रिंट करें, दूसरा कदम पीसीबी बोर्ड की निर्दिष्ट स्थिति पर लैंप बीड को माउंट करना है, और तीसरा कदम माउंटेड पीसीबी बोर्ड को मिलाप करना है इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना
रिफ्लो सोल्डरिंग के बाद, गोंद निकालने के लिए पीसीबी बोर्ड को ग्लू डिस्पेंसर में डालें, फिर उस पर लेंस लगाएं, और फिर रिफ्लो सोल्डरिंग ओवन या यूवी क्योरिंग ओवन में प्रवेश करें।
नोट: लेंस ओवर-रिफ्लो सोल्डरिंग और लैंप बीड ओवर-रिफ्लो सोल्डरिंग के लिए आवश्यक तापमान अलग-अलग है
तकनीकी पैरामीटर
| नमूना | HT-E8S-1200 |
| आयाम | |
| लंबाई | 2550 मिमी |
| चौड़ाई | 1650 मिमी |
| ऊंचाई | 1550 मिमी |
| कुल वजन | 1700 किग्रा |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम: 1200 * 500 मिमी न्यूनतम: 100 * 100 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
| माउंटिंग मोड | ग्रुप पिकिंग और अलग प्लेसिंग अलग पिकिंग और अलग प्लेसिंग |
| ओएस | |
| प्रणाली | विंडोज 7 |
| सॉफ़्टवेयर | आर एंड डी स्वतंत्र रूप से |
| दिखाना | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड और माउस |
| दृष्टि प्रणाली | |
| कैमरे की संख्या | आयातित कैमरे के 2 सेट |
| उड़ान पहचान के लिए दृष्टि, मार्क सुधार | |
| बढ़ते परिशुद्धता | ± 0.04 मिमी |
| बढ़ती हुई ऊँचाई | <15 मिमी (स्वचालित परिवर्तन) |
| माउंटिंग स्पीड | 45000 सीपीएच |
| अवयव | एलईडी, कैपेसिटर, प्रतिरोधक, आईसी, आकार के घटक, आदि। |
| अवयव अंतरिक्ष | 0.2 मिमी |
| फीडर स्टेशनों की संख्या | 28 पीसीएस |
| नोजल की संख्या | 12 पी.सी.एस |
| शक्ति | 380एसी 50 हर्ट्ज |
| बिजली की खपत | 4 किलोवाट |
| परिचालन लागत वातावरण | 23 ℃ ± 3 ℃ |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
| संचरण की गति | > 1000 मिमी / सेकंड |
| संचरण दिशा | दोनों दिशा (विकल्प) |
| ट्रांसमिशन मोड | ऑटो ऑनलाइन ड्राइव |
| हवा की आपूर्ति | 0.4-0.6mpa (4-6kgf/cm2)150N/मिनट |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान और विकास |
| एक्स, वाई, जेड एक्सिस ड्राइव तरीका | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
लेंस श्रीमती पूरी लाइन
ग्राहक
हमारे पास चीन में एमएलएस, फशान लाइटिंग, एनवीसी, ओपीपीएलई आदि जैसे कई साझेदार हैं।
सामान्य प्रश्न
प्रश्न: आपके उत्पादों को कैसे पैक किया जाता है?
ए: सभी मशीनों को चित्रों में वैक्यूम और लकड़ी की पैकिंग के साथ पैक किया जाता है।
प्रश्न: अगर मैं ईटीओएन से मशीन खरीदता हूं तो मुझे किस तरह की सेवा मिल सकती है?
ए: हम आपको इंस्टॉल और प्रशिक्षण देंगे।यह आपके लिए निःशुल्क है।और हम आपके साथ इंजीनियर भेजेंगे।
प्रश्न: आपकी मशीन किसके लिए उपयुक्त है?
ए: हमारी मशीनों का व्यापक रूप से प्रकाश, डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक्स, ड्राइविंग बिजली की आपूर्ति, घरेलू उपकरण, नई ऊर्जा और अन्य उद्योगों में उपयोग किया जाता है
