उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| उत्पादों की रेंज: | लंबी एलईडी पट्टी रोल करने के लिए 5 मीटर, 10 मीटर, 25 मीटर, 50 मीटर, 100 मीटर रोल | फीडर स्टेशन: | 136PCS |
| सिर: | 136PCS | खिलाने का तरीका: | इंटेलिजेंट डबल हेड फीडर |
| बढ़ते मोड: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |

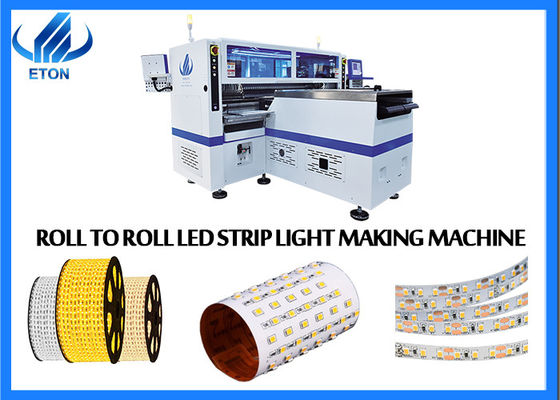

श्रीमती पिक एंड प्लेस माउंटिंग मशीन फॉर 100एम रोल टू रोल लॉन्ग एलईडी स्ट्रिप विथ 50000 सीपीएच
विशेषताएँ:
1: उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों के उत्पादन के साथ उत्पादन, 1 एम, 5 एम, 50 एम या लचीली पट्टी की किसी भी लंबाई के लिए उपलब्ध है और रोल करने के लिए रोल करें।
2: दोहरी बांह चार मॉड्यूल, प्रत्येक बढ़ते भाग के लिए 17 नलिका, भाग ए या भाग बी को अलग से या तुल्यकालिक रूप से लगाया जा सकता है।
3: अंशांकन स्वचालित रूप से, उच्च परिशुद्धता, आरजीबी के लिए उपलब्ध है
4: विशेष पेटेंट प्रौद्योगिकी: लेने के लिए समूह और माउंट करने के लिए समूह
मशीन तकनीकी पैरामीटर
| नमूना | टी9-2एस |
| आयाम | 3454x3035x1777 मिमी |
| कुल वजन | 3100 किग्रा |
| /पीसीबी | |
| पीसीबी लंबाई चौड़ाई | 250 (± 10) मिमी * कोई भी लंबाई |
| पीसीबी मोटाई | 0.1-0.5 मिमी |
| पीसीबी क्लैंपिंग | वैक्यूम सोखना, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| बढ़ते मोड | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| ओएस | |
| प्रणाली | विंडोज 7 |
| सॉफ़्टवेयर | आर एंड डी स्वतंत्र रूप से |
| दिखाना | नेतृत्व में प्रदर्शन |
| एमईएस प्रणाली | अनुकूलित (विकल्प) |
| दृष्टि प्रणाली | |
| कैमरे की संख्या | 10 सेट (डिजिटल कैमरा) |
| विजन संरेखण + मार्क सुधार | |
| बढ़ते परिशुद्धता | ± 0.05 मिमी / ± 0.05 मिमी (सटीक दोहराएं) |
| बढ़ती हुई ऊँचाई | ≤5 मिमी |
| बढ़ते गति (इष्टतम) | डबल साइड 500000CPH, सिंगल साइड 250000CPH |
| घटक रेंज | LED3014/3020/2858/505 और रोकनेवाला, कैपेसिटर, ब्रिज रेक्टिफायर |
| अवयव स्थान | 0.5 मिमी |
| शक्ति | 380एसी 50 हर्ट्ज |
| बिजली की खपत | 9.6 किलोवाट |
| परिचालन लागत वातावरण | 23 ℃ ± 3 ℃ |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1000 मिमी |
| संचरण की गति | > 500 मिमी / सेकंड |
| संचरण दिशा | एकल (बाएं → दाएं या दाएं → बाएं) |
| ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस का उपभोग | 0.4-0.6mpa(4-6kgf/cm²)150N/मिनट |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान और विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान और विकास |
| एक्स, वाई, जेड एक्सिस ड्राइव तरीका | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| भोजन प्रणाली | |
| फीडर स्टेशनों की संख्या | 136PCS (एकल स्टेशन 68PCS) |
| नोजल की संख्या | 136PCS (एकल पक्ष 68PCS) |
| खिलाने का तरीका | इलेक्ट्रिक फीडर सिंगल मोटर को अपनाता है |
श्रीमती उत्पादन लाइन

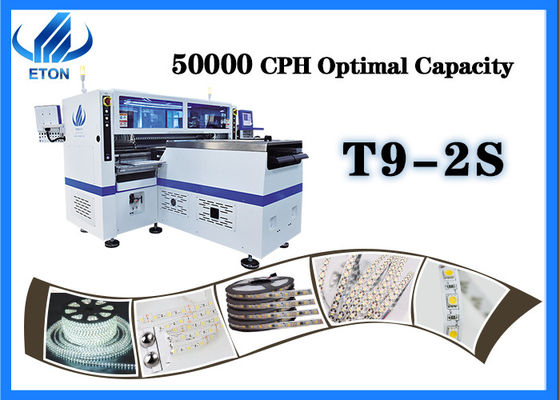

T9-2S अल्ट्रा हाई स्पीड और प्रोफेशनल पिक एंड प्लेस मशीन है, जिसमें बिना किसी वायर रोल के एलईडी स्ट्रिप लाइट को रोल किया जाता है, विशेष रूप से, यह एक बार में किसी भी लंबाई की स्ट्रिप का उत्पादन कर सकता है, जैसे कि 10m, 25m, 50m, 100m, आदि।
कंपनी के फायदे
2011 में स्थापित होने के बाद से, ETON के पास 12 से अधिक वर्षों का अनुभव है।2020 में, जियांग्शी प्रांत में बुद्धिमान औद्योगिक पार्क स्थापित किया गया है।साथ ही 500 से अधिक कर्मचारी और 50 R&D टीम है।
2022 में, ETON ने उच्चतम माउंटिंग स्पीड मशीन विकसित की है, इष्टतम क्षमता 500000CPH तक पहुंच सकती है।और नवीनतम श्रृंखला-ऑनर श्रृंखला, न्यूनतम घटक 0201 को माउंट कर सकता है।
ETON में SMT हाई स्पीड पिक एंड प्लेस मशीन डिवीजन, प्रिसिजन सोल्डर पेस्ट स्टैंसिल प्रिंटर डिवीजन, हाई स्पीड प्रिसिजन डिस्पेंसिंग इक्विपमेंट डिवीजन और smt पेरीफेरल ऑटोमेशन इक्विपमेंट डिवीजन है।
प्रमाण पत्र
ईटीओएन न केवल फोटोइलेक्ट्रिक हाई स्पीड प्लेसमेंट मशीनों के क्षेत्र में अग्रणी स्थिति में है, बल्कि एसएमटी हाई स्पीड प्लेसमेंट मशीन के क्षेत्र में भी प्रगति की है, इसने विभिन्न प्रकार की लागत प्रभावी एसएमटी हाई स्पीड यूनिवर्सल प्लेसमेंट मशीनों को सफलतापूर्वक विकसित किया है।
ETON ने कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त की हैं, कुल 133 पेटेंट, जिनमें 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट शामिल हैं, ने CE, CCC, SIRA, आदि के रूप में oversea प्रमाणपत्र भी अर्जित किए हैं।
