उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीसीबी आकार: | अधिकतम आकार: 500 * 450 मिमी (एक तरफ) | पीसीबी मोटाई: | 0.5-4.5 मिमी |
|---|---|---|---|
| कैमरा: | हेड फ्लाइट विजन रिकग्निशन कंपोनेंट विजन अलाइनमेंट + मार्क करेक्शन | सटीक दोहराएं: | ± 0.02 मिमी |
| बढ़ती हुई ऊँचाई: | ≦ 6 मिमी | इष्टतम गति: | 120000 सीपीएच |
| घटक रेंज: | न्यूनतम 0201 ~ 10 मिमी पैकेज और आईसी आदि। | सिरों की संख्या: | डबल साइड: 40 पीसीएस सिंगल साइड: 20 पीसीएस |
| खिलाने का तरीका: | इंटेलिजेंट डबल हेड फीडर | एक्स, वाई, जेड एक्सिस ड्राइव तरीका: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |
| हाई लाइट: | चुंबकीय मोटर स्वचालित चिप मढ़ाईकार,120000CPH स्वचालित चिप मढ़ाईकार,एलईडी लाइट श्रीमती पिक प्लेस मशीन |
||

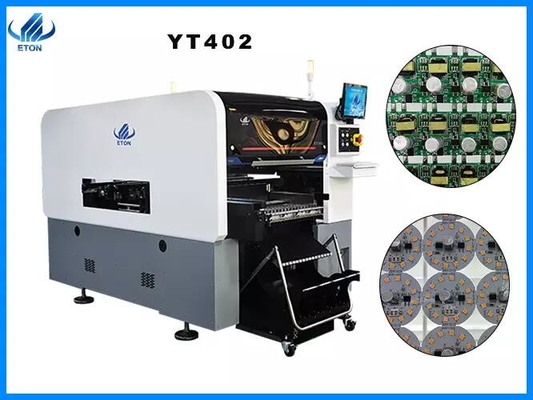

स्वचालित उच्च परिशुद्धता उच्च गति 120000CPH एलईडी लाइटिंग SMT पिक एंड प्लेस मशीन
मशीन की जानकारी
1. मशीन पर प्रकाश डाला गया
(1) हाई स्पीड मल्टी मॉड्यूलर हेड, अल्ट्रा स्मॉल चिप 0201-10 * 10 मिमी बड़ी चिप, व्यापक घटक रेंज पर लागू होता है
(2) मान्यता प्रदर्शन में सुधार, आकार 40 * 40 मिमी तक।
(3) प्रत्येक मॉड्यूल 20 स्पिंडल, दोनों उच्च गति और प्रकाश कॉम्पैक्ट डिजाइन के साथ बुद्धिमान।
(4) स्वतंत्र पहचान समारोह के साथ प्रत्येक प्लेसमेंट हेड, उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार करता है।
(5) हाई एंड मैग्नेटिक लीनियर मोटर, सर्वो सिस्टम और मल्टी फंक्शन मॉड्यूलर हेड को अपनाएं, पारंपरिक मशीन की तुलना में क्षमता में 25% की वृद्धि हुई, इष्टतम प्लेसमेंट गति 120000 सीपीएच तक पहुंच गई।
2. लचीला उत्पादन
(1) फिक्स्ड लाइन स्कैन कैमरा: 10 * 10 मिमी से कम आकार वाले घटक, या 6 मिमी से कम ऊँचाई का उपयोग उच्च गति और उच्च परिशुद्धता पहचान के लिए किया जा सकता है
(2) मार्क पहचान: उच्च परिशुद्धता चिह्न पहचान प्रणाली, 3-रंग रोशनी पहचान अपनाने, किसी भी आकार के निशान और लेंस पर लागू होती है, अनुप्रयोगों की विस्तृत श्रृंखला।
(3) डॉकिंग कार्ट, स्मार्ट डबल हेड टेप फीडर
3. उच्च विश्वसनीयता
(1) एकदम नया स्व-विकसित उच्च परिशुद्धता प्लेसमेंट हेड
(2) उच्च सटीकता को मिलाएं, निश्चित उड़ान दृष्टि कैमरे के साथ पहचान कैमरा चिह्नित करें, प्लेसमेंट सटीकता सुनिश्चित करें
(3) प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाने से प्लेसमेंट के प्रदर्शन में सुधार होता है
(4) ऑफ-लाइन प्रोग्रामिंग, बदलाव चक्र का समय बचाएं
(5) सॉफ्टवेयर एआई इंटेलिजेंट लर्निंग फंक्शन और ऑटोमैटिक ऑप्टिमाइज़ेशन फंक्शन
4. संचरण प्रणाली संरचना
(1) दो गैन्ट्री, 120 स्पिंडल * 2 गैन्ट्री, कुल 40 स्पिंडल
(2) लचीली पीसीबी हैंडलिंग क्षमताएं, डबल रेल, दोनों गैन्ट्री एक ही समय में एक ही बड़े पीसीबी को माउंट कर सकते हैं, जिससे लचीले उत्पादन का एहसास होता है
(3) मॉड्यूलर प्लेसमेंट हेड और विभिन्न उत्पादन मोड के माध्यम से लचीली वायरिंग।
पैरामीटर
| नमूना | वाईटी 402 |
| पीसीबी आकार |
अधिकतम आकार: 500 * 450 मिमी (एकल पीसीबी) 500 * 300 एमएम (डबल पीसीबी) न्यूनतम आकार: 50 * 50 मिमी |
| पीसीबी मोटाई | 0.5-4.5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| रेल | 2 रेल, 2 गैन्ट्री (रेल 1,4 निश्चित रेल हैं) |
| व्यवस्था | विंडोज 7 |
| सॉफ़्टवेयर | आर एंड डी स्वतंत्र रूप से |
| उत्पादन प्रबंधन एमईएस प्रणाली | अनुकूलित (विकल्प) |
| ऑफ लाइन प्रोग्रामिंग | उपलब्ध |
| कैमरे की संख्या | 4 सेट (डिजिटल कैमरा) |
| निचला दृष्टि कैमरा पहचान | |
| दृष्टि संरेखण + चिह्न सुधार | |
| सटीक दोहराएं | ± 0.02 मिमी |
| बढ़ती हुई ऊँचाई | ≦6 मिमी |
| बढ़ते गति | 120000 सीपीएच (इष्टतम गति) |
| घटक रेंज | न्यूनतम 0201-10*10 मिमी पैकेज और आईसी आदि |
| शक्ति | 380 एसी 50 हर्ट्ज 6 किलोवाट |
| ऑपरेशन का माहौल | 23 ℃ ± 3 ℃ |
| संचरण दिशा | मानक: एकल दिशा |
| ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| हवा की खपत | 0.4-0.6 एमपीए (4-6 किग्रा/सेमी2) 150 एन/मिनट |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान और विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | |
| एक्स, वाई, जेड एक्सिस ड्राइव तरीका | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| फीडर स्टेशन की संख्या | डबल साइड डॉकिंग कार्ट स्लॉट 32 पीसीएस, टेप रील पैकेज: 64 पीसीएस (सिंगल साइड डॉकिंग कार्ट स्लॉट 16 पीसीएस, टेप रील पैकेज: 32 पीसीएस), डॉकिंग कार्ट और आईसी ट्रे फीडर के बीच स्वतंत्र रूप से स्विच करना |
| सिरों की संख्या | डबल साइड: 40 पीसीएस (सिंगल साइड: 20 पीसीएस) |
| खिलाने का तरीका |
इंटेलिजेंट डबल हेड फीडर |
कंपनी के फायदे
ETON की स्थापना 2011 में हाई स्पीड पिक एंड प्लेस मशीन में 10 से अधिक वर्षों के अनुभव के साथ हुई थी।हम डिजाइन, आर एंड डी निर्माण, बिक्री और सेवाओं की मजबूत क्षमता के साथ चीन में सबसे बड़े उच्च तकनीक निर्माता हैं। "उच्च दक्षता" "उच्च गुणवत्ता" और "उच्च स्थिरता" वह ईटीओएन की मुख्य तकनीक हैं।
मजबूत उत्पादन क्षमता, ETON के पास जियांग्शी प्रांत में 50000 वर्ग मीटर से अधिक का औद्योगिक पार्क है, मशीन की क्षमता 50 यूनिट / माह से अधिक है
133 आविष्कार पेटेंट और संपत्ति प्रौद्योगिकी पेटेंट सहित हमें 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट मिले।
ETON ने मशीनों की गुणवत्ता सुनिश्चित करने के लिए R&D केंद्र, श्रीमती हाई-स्पीड प्लेसमेंट मशीन डिवीजन, सटीक सोल्डर पेस्ट प्रिंटिंग उपकरण डिवीजन, हाई-स्पीड सटीक वितरण उपकरण डिवीजन, श्रीमती परिधीय स्वचालन उपकरण डिवीजन और गुणवत्ता निरीक्षण केंद्र स्थापित किया है।
सामान्य प्रश्न
1. क्या आप पूरी उत्पादन लाइन मशीन प्रदान करते हैं?
हाँ बिल्कुल।हम सोल्डर पेस्ट प्रिंटर मशीन, कन्वेयर, पिक एंड प्लेस मशीन रिफ्लो ओवन सहित पूरी उत्पादन लाइन मशीन प्रदान करते हैं।
2. पिक एंड प्लेस मशीन के बारे में मुख्य उपकरण क्या हैं?
हमारे पास कई अलग-अलग मशीनें हैं, और अलग-अलग मशीनें अलग-अलग उपकरणों पर लागू होती हैं।मुख्य उत्पादों में बल्ब, ट्यूब, लचीली पट्टी, पैनल लाइट, डाउन लाइट, स्ट्रीट लाइट, सीलिंग लाइट, वॉल वॉशर लाइट आदि शामिल हैं।
3. मशीन की ऑपरेशन सॉफ्टवेयर भाषा के बारे में कैसे?
हमारे सॉफ्टवेयर 2 भाषा (अंग्रेजी और चीनी) के साथ स्वतंत्र आर एंड डी हैं।
4. भुगतान की शर्तें क्या हैं?
टी/टी ठीक है।आप एफओबी शेन्ज़ेन चुन सकते हैं।
5. आपके मुख्य ग्राहक कौन हैं?
हमारे उत्पादन ने दक्षिण कोरिया, भारत, मिस्र, तुर्की, रूस आदि सहित 20 से अधिक देशों और क्षेत्रों को निर्यात किया है।
