| आदर्श: | HT-T9-2S | गारंटी: | 1 साल, 12 महीने |
|---|---|---|---|
| नाम: | SMD चिप एनकाउंटर, SMT पिक एंड प्लेस मशीन, SMT चिप एनकाउंटर, श्रीमती नोजल | आवेदन पत्र: | SMD प्रोडक्शन लाइन, SMT माउंटिंग शूटर मशीन, SMT प्रोडक्शन लाइन, SMT मशीन के लिए |
| बिजली की आपूर्ति: | 380 वी 50 हर्ट्ज | स्थिति: | नया, 100% मूल, एकदम नया |
| उत्पाद का नाम: | प्लेस मशीन \ एलईडी एनकाउंटर \ एलईडी असेंबली मशीन, स्वचालित श्रीमती माउंटिंग शूटर, श्रीमती शूटर मशीन | वज़न: | 3100 किग्रा |
| बढ़ते गति: | 500000 सीपीएच | टाइप: | स्वचालित |
| प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी, एलईडी | आयाम: | 3454 मिमी * 3035 मिमी * 1777 मिमी |
| प्रमुखता देना: | नियॉन स्ट्रिप SMT पिक प्लेस मशीन,नियॉन लाइट्स SMT पिक प्लेस मशीन,डुअल आर्म पिक प्लेस मशीन |
||

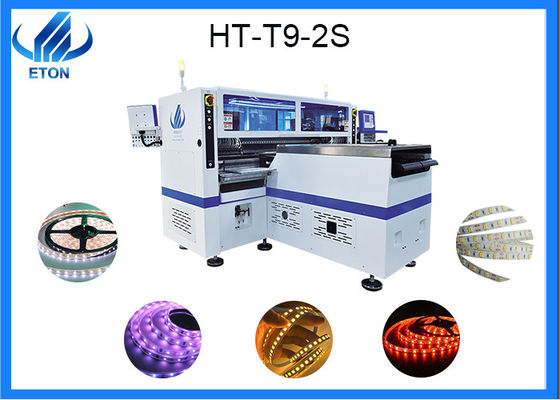

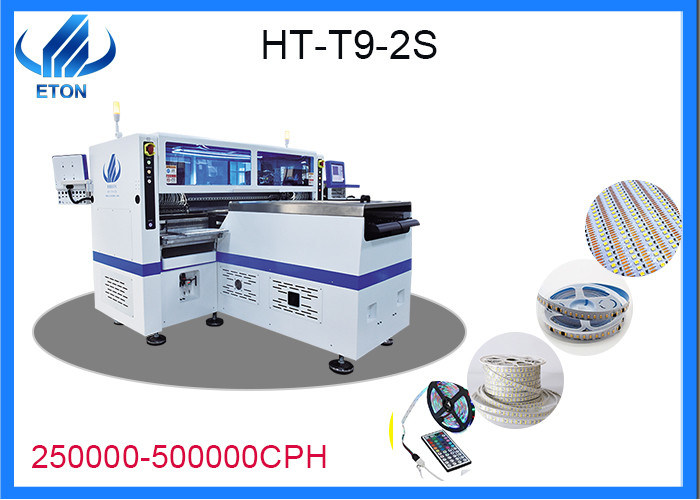

डुअल आर्म वाली नियॉन स्ट्रिप लाइट एसएमटी पिक एंड प्लेस मशीन
उत्पाद वर्णन
T9-2S एलईडी स्ट्रिप माउंटिंग मशीन, यह हमारी कंपनी की डिजाइन शैली है, नीले और सफेद पृष्ठभूमि का रंग आपको दिखने में चिकना महसूस कराता है।
T9-2S हमारी कंपनी की मशीन हैविशेष रूप से एलईडी लचीला प्रकाश स्ट्रिप्स का उत्पादन करने के लिए प्रयोग किया जाता है,जिसका अर्थ यह भी है कि जब तक यह एलईडी लाइट स्ट्रिप्स है, तब तक इसका उत्पादन किया जा सकता है, चाहे इसकी लंबाई कितनी भी हो।
हमारी मशीन किसी भी लम्बाई की लचीली लाइट स्ट्रिप्स का उत्पादन कर सकती है, चाहे वह 5m, 10m, 50m, 100m हो, और यदि आप 200m या उससे अधिक का उत्पादन करना चाहते हैं तो कोई समस्या नहीं है।
क्योंकि पहला कारण यह है कि की लंबाईहमारी मशीन का पीसीबी बोर्ड 250 मिमी * किसी भी लम्बाई का है।
यह ध्यान दिया जाना चाहिए कि यहां 250 मिमी की चौड़ाई है, जो एलईडी लैंप उद्योग की मानक चौड़ाई है
आइए हम इस मशीन को समझते रहें।इसकी लंबाई 3454mm है, इसकी चौड़ाई 3035mm है, इसकी ऊंचाई 1777mm है, और इसका कुल वजन 3100kg है।वास्तव में, एक मशीन के रूप में, यह भी अपेक्षाकृत बड़ी मात्रा है।
ऐसा इसलिए है क्योंकि इस मशीन को दो मॉड्यूल के साथ डिजाइन किया गया है।जैसा कि मैंने पहले उल्लेख किया है, क्योंकि एलईडी लाइट स्ट्रिप्स बनाने के लिए पीसीबी बोर्ड बहुत सरल है, उत्पादन की गति एक बहुत ही महत्वपूर्ण कारक बन गई है।यही कारण है कि हमने T9-2S के लिए केवल इसकी उत्पादन क्षमता बढ़ाने के लिए दो मॉड्यूल बनाए।इस मशीन की आदर्श उत्पादन क्षमता 500000CPH तक पहुँच सकती है।
पहला हैदोहरे मॉड्यूल संरचना, जो इसे अन्य मशीनों की तुलना में बहुत अधिक बनाता है, जिसे हम "जीतने के लिए पैदा हुए" कहते हैं, प्रतिभा लाभ को अधिकतम करते हैं।
में सिर की संख्याएक मॉड्यूल 68PCS तक पहुंच गया है, इसलिए दो मॉड्यूल के T9-2S में कुल 136 हेड हैं, जो इसकी सुपर फास्ट उत्पादन क्षमता का राज है।
पैरामीटर
| पीसीबी आकार (चौड़ाई * लंबाई) | 250 (± 10) मिमी * कोई भी लंबाई |
| पीसीबी मोटाई | 0.1 -0.5 मिमी |
| पीसीबी क्लैंपिंग | वैक्यूम सोखना, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंटिंग तरीका | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| सटीक दोहराएं | ± 0.05 मिमी |
| घटक रेंज | LED3014/3020/2835/5050 और रोकनेवाला, कैपेसिटर, ब्रिज रेक्टिफायर आदि। |
| स्थिति मोड | ऑप्टिकल |
| सिर की संख्या | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
श्रीमती का पता लगाने
एलईडी रोशनी बनाने वाली मशीन उत्पादन में, मैन्युअल दृश्य निरीक्षण के अलावा, एओआई ऑप्टिकल निरीक्षण जैसे मशीनों द्वारा उत्पादन प्रक्रिया में दोषों का भी पता लगाया जा सकता है।
मशीन स्वचालित रूप से कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवियों को कैप्चर करती है, और डेटाबेस में योग्य पैरामीटर के साथ परीक्षण किए गए सोल्डर जोड़ों की तुलना करती है।और छवि प्रसंस्करण के बाद, पीसीबी पर दोषों का निरीक्षण करें और डिस्प्ले के माध्यम से दोषों को प्रदर्शित / चिह्नित करें, या मरम्मत के लिए स्वचालित रूप से उन्हें चिह्नित करें।यह पीसीबी बोर्ड पर विभिन्न स्थापना त्रुटियों और सोल्डरिंग दोषों का स्वचालित रूप से पता लगाने के लिए उच्च गति, उच्च परिशुद्धता दृष्टि प्रसंस्करण प्रौद्योगिकी को अपनाता है।पीसीबी बोर्ड फाइन-पिच हाई-डेंसिटी बोर्ड से लेकर लो-डेंसिटी बड़े बोर्ड तक होते हैं, जो उत्पादन क्षमता और सोल्डरिंग गुणवत्ता में सुधार के लिए इन-लाइन निरीक्षण समाधान प्रदान करते हैं।
स्वचालित ऑप्टिकल निरीक्षण (एओआई) दोषों को कम करेगा और अच्छी प्रक्रिया नियंत्रण के लिए विधानसभा प्रक्रिया में त्रुटियों को जल्दी खोजेगा और समाप्त करेगा।दोषों का शीघ्र पता लगाने से बाद के विधानसभा चरणों में खराब पीसीबी भेजने से बचा जा सकेगा, और मरम्मत की लागत कम हो जाएगी और गैर-मरम्मत योग्य बोर्डों को खत्म करने से बचा जा सकेगा।
