उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | मशीन चुनें और रखें | गारंटी: | 1 साल |
---|---|---|---|
बढ़ते गति: | 150000-180000सीपीएच | बढ़ते सिर: | 34 पीसीएस |
हाई लाइट: | 34 नोजल पिक एंड प्लेस मशीन,एलईडी पैनल पिक प्लेस मशीन,ट्यूब लाइट श्रीमती पिक प्लेस मशीन |

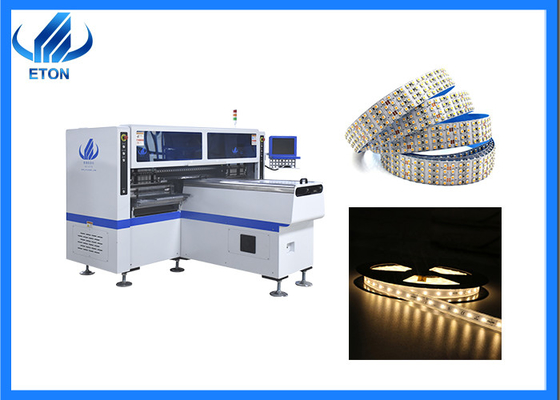

एलईडी पैनल के साथ श्रीमती पिक एंड प्लेस मशीन
उत्पाद वर्णन
0.6m, 0.9m, 1.2m हार्ड लाइट बोर्ड, 0.5m, 1m सॉफ्ट लाइट स्ट्रिप के लिए लागू
ईटीओएन आर एंड डी समायोज्य प्लेसमेंट हेड का उपयोग करके, बढ़ते सिर और फीडर स्पेसिंग को लचीला समायोजित किया जा सकता है
अल्ट्रा-हाई-स्पीड प्लेसमेंट क्षमता, 68 प्लेसमेंट हेड्स के साथ अंतिम लागत प्रभावी, इष्टतम क्षमता 170,000CPH . है
व्यापक प्रयोज्यता और लचीलापन, उच्च उत्पादकता को प्रभावित किए बिना एक ही समय में 4 विभिन्न सामग्रियों का उत्पादन कर सकता है।
स्वचालित रूप से अंशांकन, उच्च परिशुद्धता, बढ़ते आरजीबी के लिए उपलब्ध
बुद्धिमान उड़ान पहचान समारोह, प्लेसमेंट त्रुटियों को रोकने के लिए घटकों और सोखना स्थिति की उपस्थिति या अनुपस्थिति का पता लगाने के लिए कोई विराम नहीं।
पैरामीटर
कैमरे की संख्या |
5 सेट (डिजिटल कैमरा) दृष्टि संरेखण, निशान सुधार |
बढ़ते प्रेसिजन दोहराएं | ± 0.02 मिमी (सटीक दोहराएं) |
बढ़ती हुई ऊँचाई | 5 मिमी |
बढ़ते गति | 150000~180000 सीपीएच |
अवयव | एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर आदि। |
अवयव स्थान | 0.5 मिमी |
शक्ति | 380एसी 50 एचजेड |
बिजली की खपत | 6kw |
परिचालन लागत वातावरण | 23 ℃ ± 3 ℃ |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
ट्रांसमिशन स्पीड | >500mm/सेकंड |
संचरण दिशा | सिंगल (बाएं → दाएं या दाएं → बाएं) |
ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
पोजिशनिंग तरीका | ऑप्टिकल |
हवा की आपूर्ति | 0.4-0.6mpa (4-6kgf/cm²) 150N/मिनट |
विद्युत नियंत्रण | ETON . द्वारा स्वतंत्र अनुसंधान और विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON . द्वारा स्वतंत्र अनुसंधान और विकास |
एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
फीडर स्टेशन की संख्या | 68 पीसीएस |
सिर की संख्या | 34 पीसीएस |
खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
प्रदर्शनी:
हमारी कंपनी हर साल (महामारी की अवधि को छोड़कर) देश और विदेश में प्रदर्शनियों में भाग लेती है, जैसे:
एल प्रवासी: भारत दिल्ली प्रदर्शनी, भारत मुंबई प्रदर्शनी, पाकिस्तान प्रदर्शनी, मिस्र प्रदर्शनी, ट्यूनीशिया प्रदर्शनी, थाईलैंड प्रदर्शनी, आदि;
एल घरेलू: गुआंगज़ौ Guangya प्रदर्शनी;शंघाई म्यूनिख प्रदर्शनी;चूंगचींग एलईडी लाइट प्रदर्शनी, आदि।
बढ़ते पीसीबी के लिए रिफ्लो सोल्डरिंग प्रक्रिया:
रिफ्लो सोल्डरिंग एक सतह माउंट प्लेट है, और इसकी प्रक्रिया अपेक्षाकृत जटिल है।इसे दो प्रकारों में विभाजित किया जा सकता है: सिंगल साइड माउंट और डबल साइड माउंट।
ए सिंगल साइड माउंटिंग: प्री सोल्डर पेस्ट → पैच (मैनुअल माउंटिंग और मशीन ऑटोमैटिक माउंटिंग में विभाजित) → रिफ्लो सोल्डरिंग → इंस्पेक्शन और इलेक्ट्रिकल टेस्ट लागू करें।
बी डबल साइडेड माउंटिंग: पूर्व में सोल्डर पेस्ट को साइड ए → पैच (मैनुअल माउंटिंग और मशीन ऑटोमैटिक माउंटिंग में विभाजित) → रिफ्लो सोल्डरिंग → प्री अप्लाई सोल्डर पेस्ट ऑन साइड बी → पैच (मैनुअल माउंटिंग और मशीन ऑटोमैटिक माउंटिंग में विभाजित) → रिफ्लो सोल्डरिंग → निरीक्षण और विद्युत परीक्षण।
