पावर ड्राइवर एसएमडी माउंटिंग मशीन 32 पीसीएस डबल मॉड्यूल फीडर एसएमटी फील्ड

एसएमटी क्षेत्र में पावर ड्राइवर एसएमडी बनाने की मशीन

उत्पाद विवरण

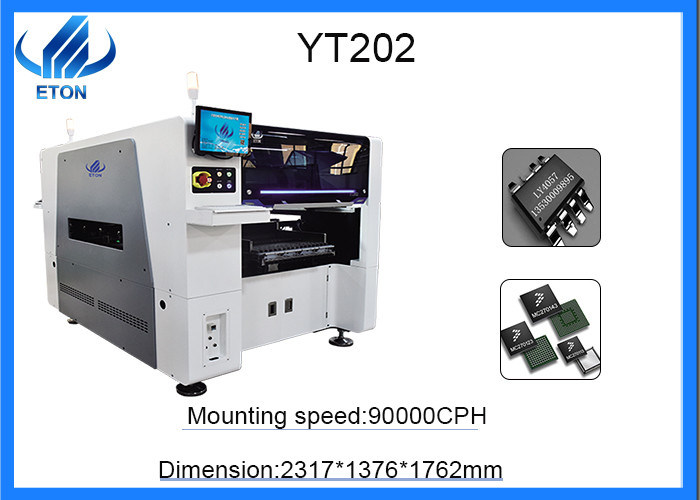

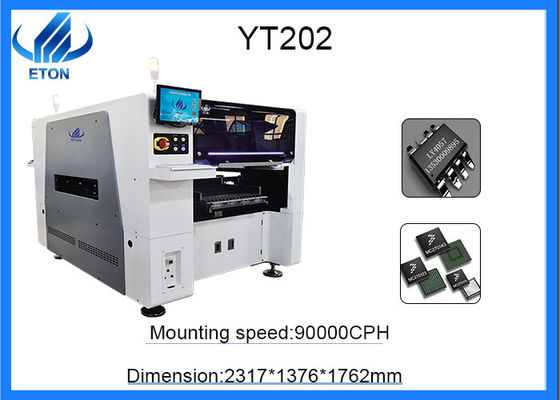

मॉडल संख्या: YT202

आयाम:2317*1376*1762mm

सिर: 20 पीसी

वजन: 1700 किग्रा

बढ़ते गति: 90000CPH

पावर: 380AC 50HZ

फीडर: 32 पीसी डबल मॉड्यूल

पीसीबी आकार:

अधिकतम: 500 * 450 मिमी (एकल पीसीबी) / 500 * 300 मिमी (डबल पीसीबी)

न्यूनतम: 50 * 50 मिमी

पीसीबी मोटाई: 0.5-4.5 मिमी

मुख्य घटक: मोटर

ब्रांड: ईटोन

दृश्य कैमरा:आयातित कैमरे का 4सेट

उत्पत्ति का स्थान: गुआंग्डोंग, चीन

1 साल की वॉरंटी

प्राथमिक ड्राइवरों के प्रकारों की तुलना

1. निरंतर चालू पृथक बिजली की आपूर्ति स्विच करना: उच्च सुरक्षा, स्थिर प्रदर्शन, उच्च दक्षता, विभिन्न प्रमाणीकरण पारित कर सकते हैं;जटिल प्रक्रिया, उच्च लागत;निर्यात या इंजीनियरिंग उच्च अंत बाजार के लिए मुख्य बाजार।

2. निरंतर चालू गैर-पृथक बिजली की आपूर्ति स्विच करना: परिपक्व प्रौद्योगिकी, स्थिर प्रदर्शन, ऊपरी में दक्षता।उच्च लागत;इंजीनियरिंग या सामान्य वर्ग, उच्च अंत बाजार के लिए मुख्य बाजार।

3. रैखिक आईसी बिजली की आपूर्ति: स्थिर प्रदर्शन, उच्च दक्षता, लंबे जीवन, उच्च लागत प्रदर्शन;आउटपुट उच्च वोल्टेज, स्ट्रोब;सामान्य बाजार।

4. प्रतिरोध-समाई हिरन बिजली की आपूर्ति: सरल सर्किट, कम लागत;खराब प्रदर्शन, कम दक्षता, कम जीवन, खराब सुरक्षा;सिविल लो-एंड मार्केट से संबंधित।

सुरक्षा: निरंतर चालू पृथक बिजली आपूर्ति स्विच करना> निरंतर चालू गैर-पृथक बिजली की आपूर्ति स्विच करना> रैखिक आईसी बिजली की आपूर्ति> प्रतिरोध-समाई हिरन बिजली की आपूर्ति

प्रदर्शन पैरामीटर:रैखिक आईसी बिजली की आपूर्ति> निरंतर वर्तमान पृथक बिजली की आपूर्ति स्विच करना> निरंतर वर्तमान गैर-पृथक बिजली की आपूर्ति स्विच करना> प्रतिरोध-समाई हिरन बिजली की आपूर्ति

लागत:निरंतर चालू पृथक बिजली की आपूर्ति स्विच करना> निरंतर वर्तमान गैर-पृथक बिजली की आपूर्ति स्विच करना> रैखिक आईसी बिजली की आपूर्ति> प्रतिरोध-समाई हिरन बिजली की आपूर्ति

एलईडी ड्राइवर के घटक और कार्य

एलईडी ड्राइवर के घटक और कार्य आम तौर पर रेक्टिफायर सर्किट, ईएमसी सर्किट, पीएफसी सर्किट, सैंपलिंग सर्किट और अन्य महत्वपूर्ण घटकों द्वारा बिजली की आपूर्ति को स्विच करते हैं, ट्रांसफार्मर, बिजली निरंतर चालू / निरंतर वोल्टेज चिप, सुरक्षा संधारित्र, ट्रांजिस्टर, नियंत्रण चिप्स, ट्रांसफार्मर, रेसिस्टर्स, कैपेसिटर, डायोड, इंडक्टर्स, ऑप्टिकल कंपोनेंट्स, फ़्यूज़, पीसी सर्किट बोर्ड और अन्य कंपोनेंट्स कैपेसिटेंस।

विशेषताएँ:

YT 202 ETON के नए लॉन्च किए गए YT सीरीज उत्पादों में से एक है।दोहरी-मॉड्यूल प्लेसमेंट मशीन एक ही समय में दो समान पीसीबी बोर्ड का उत्पादन कर सकती है, उत्पादन क्षमता में सुधार कर सकती है। इष्टतम परिस्थितियों में, उत्पादन क्षमता 90000CPH तक पहुंच सकती है, और परिशुद्धता बहुत अधिक है, और न्यूनतम घुड़सवार घटक 0201 तक पहुंच सकते हैं।

(1) YT202 मशीन हाई-स्पीड मल्टी मॉड्यूलर हेड को अपनाती है, 0201 ~ 10 मिमी टेप रील पैकेज और आईसी ट्रे फीडर पर लागू होती है।

(2)। यह 20 सिर से लैस है, प्रत्येक प्लेसमेंट हेड स्वतंत्र पहचान समारोह के साथ है, जो इष्टतम बढ़ते गति 90,000 सीपीएच तक पहुंच गया है।

(3)। पीसीबी अधिकतम आकार: 500 * 450 मिमी।

(4) कैमरा के 4 सेट: 10 मिमी से कम आकार वाले घटकों का उपयोग उच्च गति और उच्च-सटीक पहचान के लिए किया जा सकता है।

आवेदन: यह मशीन न केवल एलईडी लाइट्स के उत्पादों के लिए उपयुक्त है, बल्कि यह बीजीए, सीएसपी को भी बढ़ा सकती है, अधिक जटिल पीसीबीए बोर्ड पर लागू होती है।
