उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 2700*2300*1550mm | पीसीबी आकार: | अधिकतम: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी |
|---|---|---|---|
| पीसीबी मोटाई: | 0.5 ~ 5 मिमी | बढ़ते मोड: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| बढ़ते परिशुद्धता: | ± 0.02 मिमी (सटीक दोहराएं) | बढ़ती हुई ऊँचाई: | मानक: ≤5 मिमी |
| बढ़ते गति: | 200000 ~ 250000 सीपीएच | फीडर स्टेशन की संख्या: | 68 पीसीएस |
| सिर की संख्या: | 68 पीसीएस | शक्ति: | 380AC 50HZ |
| बिजली की खपत: | 6 किलोवाट | एक्स, वाई, जेड एक्सिस ड्राइव रास्ता: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |
| हाई लाइट: | पिक एंड प्लेस मशीन 68 हेड्स,एलईडी ट्यूब एसएमटी पिक प्लेस मशीन,एसएमटी पिक प्लेस मशीन 250000CPH |
||

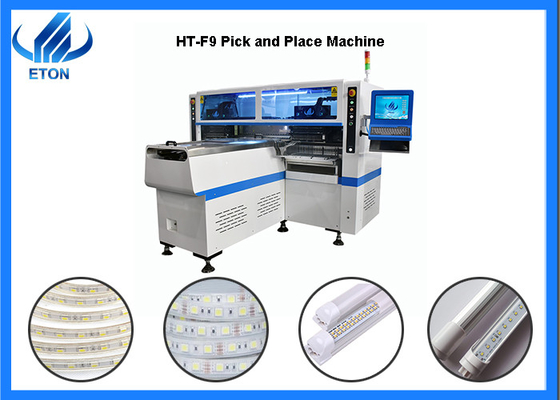

एलईडी ट्यूब लाइट स्ट्रिप लाइट 68 हेड 2500000सीपीएच श्रीमती पिक एंड प्लेस मशीन
मशीन विशेषताएं:
1. 0.6 मीटर, 0.9 मीटर, 1.2 मीटर कठोर पीसीबी और 0.5 मीटर, 1 मीटर एलईडी लचीली पट्टी पर लागू करें।उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों के उत्पादन के साथ उत्पादन, एलईडी चिप और प्रतिरोधी के किसी भी अनुपात के साथ बोर्ड के लिए उपलब्ध है।

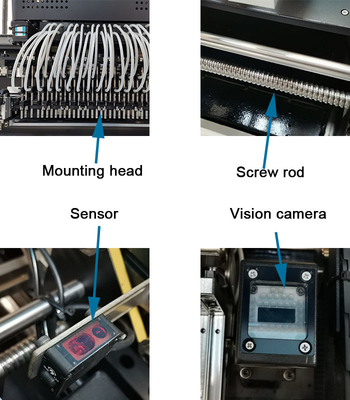

2. ड्यूल आर्म फोर मॉड्यूल, प्रत्येक माउंटिंग पार्ट के लिए 17 नोजल, पार्ट ए/बी/सी/डी को अलग से या सिंक्रोनाइज़ किया जा सकता है।
3. विशिष्ट पेटेंट प्रौद्योगिकी: समूह लेने के लिए समूह और माउंट करने के लिए समूह।
4.5 कैमरे, 2 फीडर डिबगिंग कैमरे, 2 नोजल डिबगिंग कैमरे, एक मार्क कैमरा, उच्च प्लेसमेंट सटीकता।
5. बढ़ती गति 200000 ~ 25000 सीपीएच तक पहुंच गई।
6. पूरी मशीन का सॉफ्टवेयर, सर्किट और हार्डवेयर संरचना स्वतंत्र रूप से हमारी कंपनी द्वारा स्वतंत्र बौद्धिक संपदा अधिकारों के साथ विकसित किया गया है।
मशीन मुख्य पैरामीटर:
| नमूना | HT-F9 (डुअल आर्म मैग्नेटिक लीनियर एलईडी हाई स्पीड पिक एंड प्लेस मशीन) |
| आयाम (एल * डब्ल्यू * एच) | 2700*2300*1550mm |
| वज़न | 1700 किग्रा |
| पीसीबी मोटाई | 0.5 ~ 5 मिमी |
| बढ़ते परिशुद्धता | ±0.02मिमी |
| बढ़ते मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
| अवयव | LED3014/3020/3528/5050 और रोकनेवाला, कैपेसिटर, ब्रिज रेक्टिफायर |
| बढ़ती हुई ऊँचाई | 5 मिमी |
| बढ़ते गति | 200000 ~ 250000 सीपीएच |
| कैमरा की संख्या | 5PCS (डिजिटल कैमरा) |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 68 पीसीएस |
| एक्स, वाई एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |

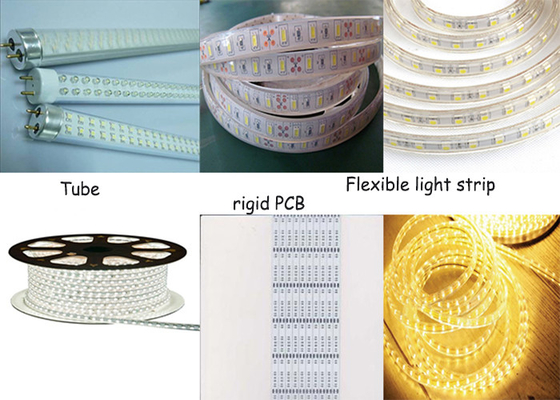

आवेदन पत्र:
यह मशीन 0.5 मीटर, 1 मीटर, 1.2 मीटर हार्ड लाइट बोर्ड या लचीली पट्टी की किसी भी लंबाई के लिए उपयुक्त है।यह उत्पादन कर सकता है
रैखिक उत्पाद जैसे लैंप ट्यूब, लचीली पट्टी, पैनल लाइट, डिस्प्ले स्क्रीन आदि।
श्रीमती उत्पादन लाइन:
| 1 | मिलाप पेस्ट प्रिंटर मशीन(सोल्डर पेस्ट प्रिंटिंग): सोल्डर पेस्ट या पैच ग्लू को कंपोनेंट्स को सोल्डर करने के अगले चरण की तैयारी के लिए पीसीबी बोर्ड के पैड्स पर लीक किया जाता है। |
| 2 | कन्वेयर: पीसीबी बोर्ड को मशीन लेने और रखने के लिए ट्रांसमिशन, उसी समय, इसका उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और इसका उपयोग लचीली पट्टी पीसीबी बोर्डों के बफरिंग के लिए भी किया जा सकता है। |
| 3 | मशीन HT-E8S-1200 . चुनें और रखें: पीसीबी बोर्ड पर निश्चित स्थिति में सतह माउंट घटकों को सटीक रूप से माउंट करें। |
| 4 | कन्वेयर:ओवन को रिफ्लो करने के लिए पीसीबी बोर्ड को प्रसारित करें। साथ ही, इसका उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और पीसीबी बोर्डों के बफरिंग के लिए भी इसका इस्तेमाल किया जा सकता है। |
| 5 | रिफ्लो ओवन में प्रवेश करना:सोल्डर पेस्ट या डाई ग्लू को पिघलाएं ताकि घटकों को ड्राइवर बोर्ड से मजबूती से जोड़ा जा सके। |
| 6 |
परीक्षण:परीक्षण करना कि क्या उत्पाद का प्रदर्शन बरकरार है (मैन्युअल निरीक्षण) |
पैकिंग:
हमारे फायदे:
1. हम स्वचालित हाई स्पीड पिक एंड प्लेस मशीन के अग्रणी निर्माता हैं।
2.80% बड़े और सूचीबद्ध नेतृत्व वाले कारखाने हमारे ग्राहक हैं। हमारे पास दशकों से अधिक का विकास इतिहास है।
3. हमारे पास जियांग्शी में 50,000 वर्ग मीटर के क्षेत्र को कवर करने वाला एक औद्योगिक पार्क है, जिसमें विभिन्न मशीन हैं।
4. हमारे पास विश्व रिकॉर्ड तोड़ने वाली हाई स्पीड पिक एंड प्लेस मशीन है, जिसकी गति 500000CPH तक पहुंच गई है।
5. हमारे पास स्थानीय भारत के इंजीनियर हैं, जब तक आप मशीन खरीदते हैं, हम इंजीनियरों को आपको मुफ्त में स्थापित करने, डिबग करने और प्रशिक्षण देने की व्यवस्था करेंगे, जब तक कि आप मशीन को संचालित करना नहीं सीखते, सेवा बहुत सुविधाजनक है।हम
मुंबई और नई दिल्ली में कार्यालय हैं, समर्थन करने के लिए बहुत जल्दी।
सामान्य प्रश्न:
1..क्या आपके पास विदेशी इंजीनियर हैं?
हाँ बिल्कुल।हमारे पास भारत में स्थानीय इंजीनियर हैं, अगर आपको मशीन के बारे में कोई समस्या है, तो हम आपके लिए समस्या का समाधान करने के लिए भारत के इंजीनियर को भेज सकते हैं।
2. मैं आपसे यह मशीन कैसे खरीद सकता हूँ?
इस उत्पाद के बारे में ऑनलाइन या ई-मेल द्वारा हमसे संपर्क करें।
b. अंतिम कीमत, शिपिंग, भुगतान विधियों और अन्य शर्तों पर बातचीत और पुष्टि करें।
c. आपको प्रोफार्मा चालान भेजें और अपने आदेश की पुष्टि करें।
घ. प्रोफार्मा इनवॉयस में दी गई विधि के अनुसार भुगतान करें।
ई. हम आपके पूर्ण भुगतान की पुष्टि के बाद प्रोफार्मा चालान के संदर्भ में आपके आदेश की तैयारी करते हैं।
3. आपकी मशीनें मुख्य रूप से किन देशों को बेची जाती हैं?
हमारे उत्पादों को तुर्की, मिस्र, भारत, पाकिस्तान, दक्षिण अफ्रीका, ब्राजील आदि सहित 20 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है।
4. भुगतान की शर्तें क्या हैं?
टी/टी ठीक है। अग्रिम में 30% डाउन पेमेंट, डिलीवरी से पहले 70% भुगतान।
