श्रीमती स्वचालित स्टैंसिल प्रिंटर ऊंचाई समायोजन प्रोग्राम करने योग्य परिवहन गति नियंत्रण

श्रीमती परिधीय उपकरण श्रीमती स्वचालित स्टैंसिल प्रिंटर

ग्राहक का बाजार

ETON हाई स्पीड पिक एंड प्लेस मशीन की शीर्ष तकनीक के लिए प्रसिद्ध है, वर्तमान में, 80% से अधिक एलईडी निर्माता चीन में हमारे भागीदार हैं, चीनी बाजार के अलावा, हमें दक्षिण कोरिया, भारत, वियतनाम में भी बड़ी बाजार हिस्सेदारी मिली है। , तुर्की, मिस्र, ईरान, थाईलैंड, इंडोनेशिया 20 से अधिक देशों में। हमारे पास सेवा कार्यालय और स्थानीय भारत इंजीनियर हैं, जब तक आप मशीन को संचालित करना नहीं सीखते, तब तक आपको मुफ्त में स्थापित, डिबग और प्रशिक्षण दे सकते हैं। भारत के अलावा, स्थानीय इंजीनियर भी हैं मिस्र, तुर्की, आपको समय पर सेवाएं प्रदान कर सकता है। जैसे-जैसे बाजार का विस्तार जारी रहेगा, हम विदेशों में और अधिक सेवा कार्यालय स्थापित करेंगे।

वैसे, हमारी कंपनी के न केवल चीन में इतने बड़े ग्राहक हैं, हमारे उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, तुर्की, मिस्र, ट्यूनीशिया, ईरान, जर्मनी आदि सहित 20 से अधिक देशों में निर्यात किया जाता है।

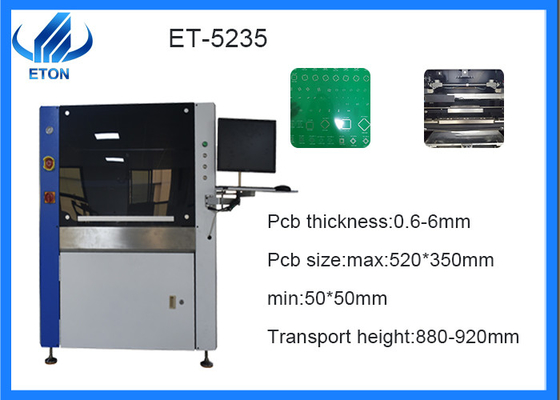

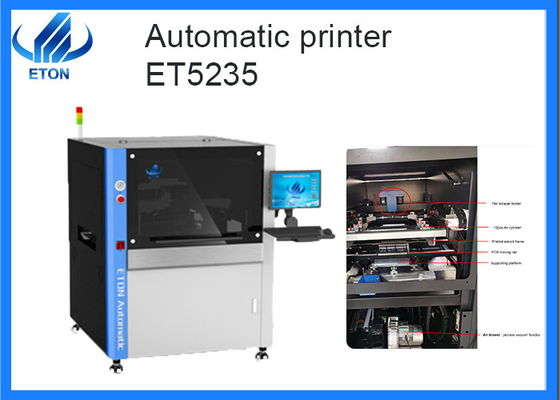

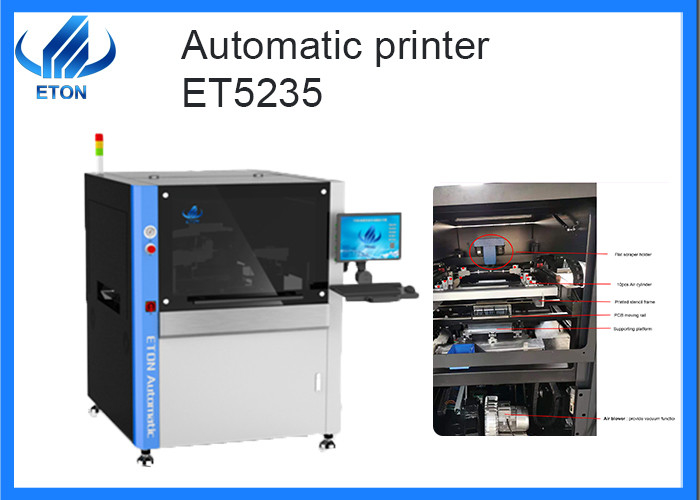

का संक्षिप्त परिचयET5235

ET5235 की पीसीबी लोडिंग दिशा को स्वतंत्र रूप से चुना और जोड़ा जा सकता है। जैमिंग को रोकने के लिए अद्वितीय तैयार किए गए आंतरिक गियर कन्वेयर बेल्ट के साथ। प्रोग्राम करने योग्य परिवहन गति नियंत्रण को अपनाने से पीसीबी अधिक सटीक हो जाता है और लचीली साइड क्लैंप का उपयोग करता है और पीसीबी को प्रभावी ढंग से क्लैंप करने के लिए खंडित समर्थन का उपयोग करता है। पीसीबी और स्टील मेष के बीच पूरी तरह से संतुलित संपर्क। बेहतर रूप से डिज़ाइन किया गया मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफ़ॉर्म कैलिब्रेशन की स्थिरता में सुधार करता है, और फाइन-ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन का एहसास करता है, ताकि मशीन उच्च परिशुद्धता की मुद्रण आवश्यकताओं को पूरा कर सके। संरचना सरल और विश्वसनीय है, समायोजन सुविधाजनक है, और विभिन्न मोटाई वाले पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन जल्दी से महसूस किया जा सकता है। सबसे महत्वपूर्ण बात यह है कि ऑपरेटिंग सिस्टम सरल है। ऑपरेशन इंटरफ़ेस सरल है और सीखने और उपयोग करने में आसान; इसमें एक अच्छा मानव-मशीन संवाद कार्य है; प्रोग्राम फ़ाइल में शिक्षण और नेविगेशन फ़ंक्शन हैऑन, प्रत्येक चरण में एक प्रॉम्प्ट, चीनी और अंग्रेजी कुंजी स्विचिंग, साथ ही गलती रिकॉर्ड विश्लेषण और निदान कार्य होते हैं। यह मशीन अधिकतम पीसीबी आकार 520 * 350 मिमी प्रिंट करने के लिए उपयुक्त है, मिनी आकार 50 * 50 मिमी है।

कार्य सिद्धांत

पूर्ण-स्वचालित प्रिंटर का कार्य सिद्धांत यह है कि मुद्रित होने वाले सर्किट बोर्ड को पहले प्रिंटिंग पोजिशनिंग टेबल पर तय किया जाता है, और फिर प्रिंटर के बाएं और दाएं स्क्रैपर स्टील के माध्यम से संबंधित पैड पर सोल्डर पेस्ट या लाल गोंद प्रिंट करते हैं। जाल, और एक समान मुद्रण के साथ पीसीबी स्वचालित माउंटिंग के लिए ट्रांसमिशन टेबल के माध्यम से माउंटर में इनपुट है।

प्रिंटिंग मशीन के उपयोग के लिए सावधानियां: सबसे अच्छी स्क्रैपर सामग्री स्टील स्क्रैपर है, जो पीसीबी पर मुद्रित सोल्डर पेस्ट के गठन और स्ट्रिपिंग के लिए अनुकूल है। स्टील जाल की मोटाई और उद्घाटन के आकार और अनुपात होगा उत्पाद की आवश्यकताओं के अनुसार चुना गया।तनाव परीक्षण सप्ताह में एक बार स्टील की जाली पर किया जाएगा, और आवश्यक तनाव मान 35 N/cm से ऊपर होगा। और 5-10 पीसीबी बोर्डों को लगातार प्रिंट करते समय, उन्हें एक बार धूल रहित स्क्रीन पेपर से पोंछ लें, अधिमानतः नहीं लत्ता के साथ।
