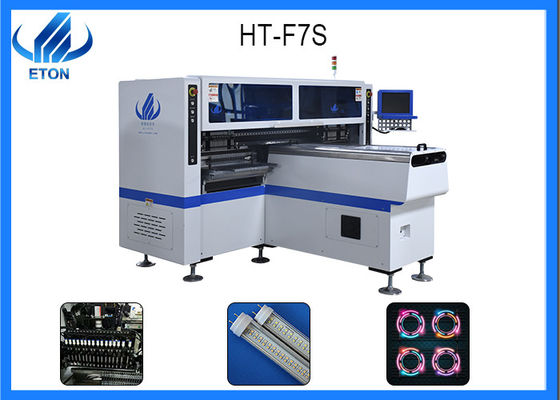

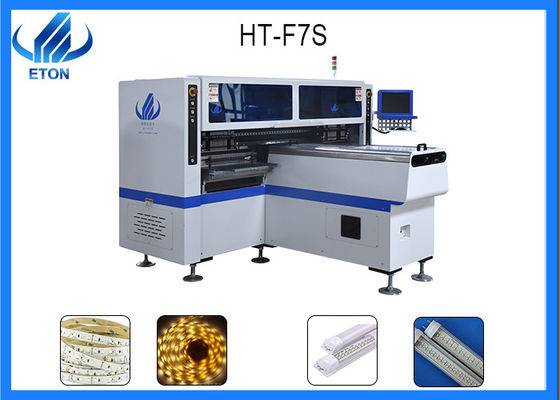

एलईडी ट्यूब उत्पादों को माउंट करने के लिए एलईडी लाइट इंडस्ट्रियल में एसएमटी पिक एंड प्लेस असेंबली लाइन

एलईडी ट्यूब उत्पादों को माउंट करने के लिए एलईडी लाइट इंडस्ट्रियल में एसएमटी पिक एंड प्लेस असेंबली लाइन

तकनीकी मापदंड

आयाम: 2700 * 2300 * 1550 मिमी

कुल वजन: 1700 किग्रा

पीसीबी लंबाई चौड़ाई: अधिकतम: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी

पीसीबी मोटाई: 0.5-5 मिमी

फीडर की संख्या: 68 पीसी

सिर की संख्या: 34 पीसी

पीसीबी क्लैंपिंग: समायोज्य दबाव वायवीय

माउंटिंग मोड: ग्रुप पिकिंग और अलग प्लेसिंग अलग पिकिंग और अलग प्लेसमेंट

सॉफ्टवेयर: आर एंड डी स्वतंत्र रूप से

बढ़ते प्रेसिजन: ± 0.02 मिमी

बढ़ते ऊंचाई: <= 5 मिमी (स्वचालित परिवर्तन)

बढ़ते गति: 150000-180000 सीपीएच

घटक: एलईडी, कैपेसिटर, रेसिस्टर्स, रेक्टिफायर आदि।

ट्रांसमिशन दिशा: एकल दिशा (विकल्प)

ट्यूब आवेदन

सामान्य प्रकाश व्यवस्था, कार्यालय, शॉपिंग मॉल, रेस्तरां, स्कूल, घरों, कारखानों और अन्य इनडोर प्रकाश व्यवस्था के लिए लैंप एप्लीकेशन रेंज।

लैंप उत्पादन प्रक्रिया

पैबंद;प्रारंभिक परीक्षण;उप-बोर्ड;पीस प्लेट किनारे;दीपक को एल्यूमीनियम ट्यूब में डालें;लिंक बिजली लाइन;बिजली की आपूर्ति की स्थापना;वेल्डिंग लैंप कैप;सिलिकॉन के साथ लेपित दीपक टोपी;विद्युत परीक्षण;राल की सफाई और सिलिका जेल कोटिंग;लैंपशेड स्थापित करना;फिक्सिंग लैंप कैप;स्विच परीक्षण, उम्र बढ़ने;वोल्टेज परीक्षण का सामना करना;समाप्त दीपक वजन परीक्षण;अंतिम परीक्षण और उपस्थिति निरीक्षण;पैकेजिंग;क्यूसी स्पॉट चेक;भंडारण।

भरा हुआस्वचालित दृष्टि स्टैंसिल प्रिंटर मशीन

स्वचालित प्रिंटिंग मशीन का गठन और विशेषताएं:

1. पीसीबी परिवहन और क्लैंपिंग सिस्टम

• बेहतर ढंग से डिज़ाइन किया गया मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफ़ॉर्म कैलिब्रेशन की स्थिरता में सुधार करता है,

पीसीबी और स्टील जाल के बीच संतुलित संपर्क।

• पूरी तरह से सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से जकड़ने के लिए लचीले साइड क्लैम्प और खंडित सपोर्ट को अपनाएं

• प्रोग्राम करने योग्य परिवहन गति नियंत्रण पीबी स्टॉप को अधिक सटीक बनाता है।

• जाम को रोकने के लिए अद्वितीय तैयार आंतरिक गियर कन्वेयर बेल्ट।

• पीसीबी लोडिंग दिशा को चुना जा सकता है और स्वतंत्र रूप से जोड़ा जा सकता है।

2. स्टैंसिल पोजिशनिंग सिस्टम

•आर्च ब्रिज के आकार का सस्पेंशन हैंगिंग डायरेक्ट-कनेक्ट स्क्रेपर।

• स्टील की जाली का आकार सार्वभौमिक है, अच्छी और व्यापक प्रयोज्यता के साथ।

• खंडित बंधे स्टील जाल फ्रेम।

3. खुरचनी प्रणाली

•एम्बेडेड स्केल, कभी नहीं गिरना • पूरी तरह से बंद-लूप खुरचनी दबाव प्रतिक्रिया डिवाइस हर समय खुरचनी दबाव की निगरानी करता है, जिससे

•स्लाइड रेल प्रकार खुरचनी प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल को लम्बा खींचना

•आगे और पीछे के निचोड़ों की विभिन्न दबाव आवश्यकताओं और -उठाने और कम करने की स्थिरता के अनुसार, मिलाप पेस्ट के रिसाव को रोकने के लिए, ब्लेड में एक निश्चित लोचदार क्लैंपिंग डिज़ाइन, निचोड़ का दबाव, उठाने की गति, मुद्रण गति, और मुद्रण रेंज सभी सॉफ्टवेयर समायोज्य हैं।पीसी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की मोल्डिंग विधियां प्रदान करें, ग्राहकों को एक अच्छा प्रिंटिंग कंट्रोल प्लेटफॉर्म प्रदान करें।

•द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना मुद्रण से पहले और बाद में चलने की सटीकता और सुगमता सुनिश्चित करती है

•प्रोग्रामेबल सस्पेंशन सेल्फ-एडजस्टिंग स्टेपर मोटर ड्राइव्स प्रिंट हेड

खुरचनी के सुचारू संचालन को सुनिश्चित करने के लिए कास्ट एल्युमिनियम स्क्रेपर बीम
