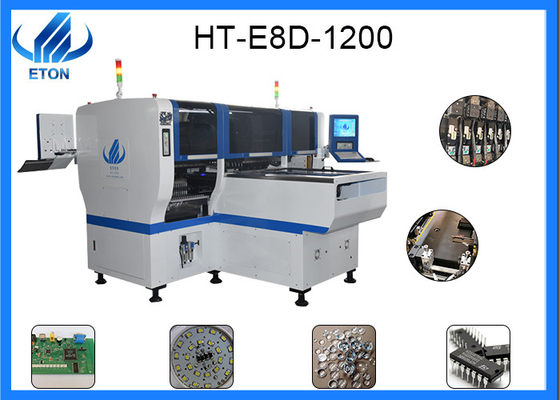

स्वचालित मशीन के साथ एलईडी ट्यूब के लिए एलईडी लाइन माउंटिंग में एसएमटी पिक एंड प्लेस चिप माउंटर

स्वचालित मशीन के साथ एलईडी ट्यूब के लिए एलईडी लाइन माउंटिंग में एसएमटी पिक एंड प्लेस चिप माउंटर

तकनीकी मापदंड

आदर्श: E8D-1200

आयाम:3150*2250*1650mm

कुल वजन: 2500 किग्रा

पीसीबी लंबाई चौड़ाई: अधिकतम: 1200 * 300 मिमी न्यूनतम: 100 * 100 मिमी

पीसीबी मोटाई: 0.5-5 मिमी

पीसीबी क्लैंपिंग: समायोज्य दबाव वायवीय

माउंटिंग मोड: ग्रुप पिकिंग और अलग प्लेसिंग अलग पिकिंग और अलग प्लेसमेंट

कैमरा की संख्या: 4 पीसी

बढ़ते प्रेसिजन: ± 0.04 मिमी

बढ़ते ऊंचाई: <15 मिमी (स्वचालित परिवर्तन)

बढ़ते गति: 90000 सीपीएच

घटक: एलईडी, कैपेसिटर, प्रतिरोधक, आईसी, आकार के घटक, आदि।

अवयव अंतरिक्ष: 0.2 मिमी

फीडर स्टेशन की संख्या: 48 पीसी

नलिका की संख्या: 24 पीसी

पावर: 380AC 50HZ

बिजली की खपत: 8 किलोवाट

कन्वेयर ट्रांसमिशन: अधिकतम लंबाई: 1200 मिमी

ट्रांसमिशन स्पीड: ＞1000 मिमी / सेकंड

पीसीबीए के बारे में

1.पीसीबीए प्रक्रिया: पीसीबीए = प्रिंटेड सर्किट बोर्ड असेंबली, यानी एसएमटी के माध्यम से खाली पीसीबी, फिर पूरी प्रक्रिया के माध्यम से डीआईपी प्लग-इन, जिसे पीसीबीए प्रक्रिया कहा जाता है।

2. उद्योग की स्थिति: इलेक्ट्रॉनिक उपकरणों के निर्माण के उत्तरार्ध में मुद्रित सर्किट बोर्ड के उत्पादन के कारण, इसे इलेक्ट्रॉनिक्स उद्योग का डाउनस्ट्रीम उद्योग माना जाता है।लगभग सभी इलेक्ट्रॉनिक उपकरणों को मुद्रित सर्किट बोर्ड समर्थन की आवश्यकता होती है, जिससे मुद्रित सर्किट बोर्ड बाजार हिस्सेदारी के हिसाब से दुनिया का सबसे बड़ा इलेक्ट्रॉनिक घटक उत्पाद बन जाता है।जापान, चीन, ताइवान, पश्चिमी यूरोप और अमेरिका मुख्य मुद्रित सर्किट बोर्ड विनिर्माण आधार हैं।

संक्रमणकालीनकन्वेयर विशेषताएँ

मोबाइल डेटा के आसपास पीएलसी टच स्क्रीन ट्रांसमिशन कंट्रोल का उपयोग, मूल रूप से फोटोइलेक्ट्रिक सेंसर, प्रत्येक क्रिया के लिए वर्तमान मापदंडों को याद रख सकता है: स्वतंत्र इलेक्ट्रिक बॉक्स, आंतरिक घटक सभी प्रसिद्ध ब्रांड घटक हैं, पीएलसी + पूर्ण रंग स्पर्श नियंत्रण प्रणाली;

बोर्ड के इनलेट और आउटलेट और शुरुआती सिग्नल को जापान मोरोन फोटोइलेक्ट्रिक स्विच द्वारा नियंत्रित किया जाता है, और सभी स्विच और इनलेट और आउटलेट सिग्नल पीएलसी द्वारा नियंत्रित होते हैं।

नियंत्रण भाग गति, दूरी सेटिंग, समय सेटिंग और ध्वनिक-ऑप्टिक अलार्म कार्यों से सुसज्जित है।स्टेपर मोटर चलने वाले फ्लैट ब्रिज की सटीक स्थिति और लंबी सेवा जीवन सुनिश्चित करने के लिए वाहन को एक तरफ से दूसरी तरफ ले जाने के लिए उच्च गुणवत्ता वाली स्टेपर मोटर को गोद लेती है।

सिंक्रोनस बेल्ट आयातित सटीक सिंक्रोनस बेल्ट, चिकनी, पहनने के लिए प्रतिरोधी, मूक को गोद लेती है;

गाइड लाइट गार्डन वाहन के स्थिर संचालन को सुनिश्चित करने के लिए 22 मिमी स्टेनलेस स्टील गाइड को अपनाता है;

मशीन की लंबाई पैच लाइन की दो पंक्तियों और प्लेट के आकार के बीच की उच्च दूरी के अनुसार निर्धारित की जा सकती है।
