उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | YT202S | लंबाई: | 2788एमएम |
|---|---|---|---|
| चौड़ाई: | 1686मिमी | कद: | 1375 मिमी |
| कुल वजन: | 1700 किग्रा | अधिकतम पीसीबी आकार: | 500 * 450 मिमी |
| हाई लाइट: | एलईडी लाइट्स श्रीमती प्लेसमेंट मशीन,20 हेड्स श्रीमती प्लेसमेंट मशीन,डुअल मोड ग्रुप एलईडी माउंटिंग मशीन |
||

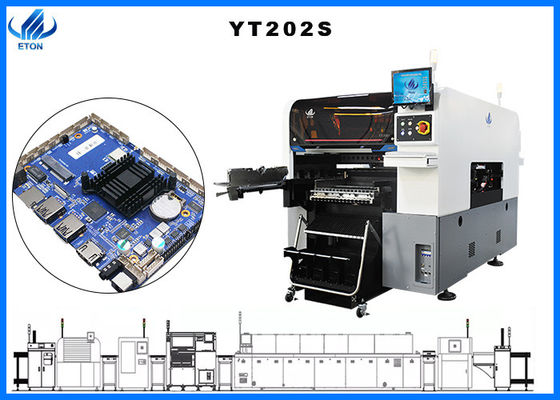

एलईडी लाइट पीसीबी प्रोसेसिंग पिक एंड प्लेस मशीन
मशीन परिचय
1.Yt202s दोहरे मोड समूह, 500 * 450mm . के सबसे बड़े पीसीबी बोर्ड आकार के लिए उपयुक्त

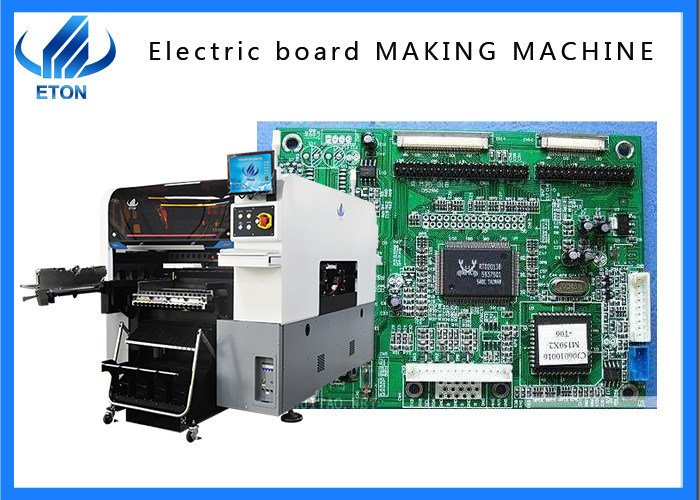

सभी प्रकार के एलईडी लैंप, एलईडी बल्ब, डीओबी बल्ब, पैनल लैंप, डाउनलाइट, स्ट्रीट लैंप, डिस्प्ले स्क्रीन, सर्किट बोर्ड, आदि के लिए उपयुक्त है।
2. yt202s का मशीन शेल ब्लैक एंड व्हाइट है।Yt202s द्वारा उपयोग किया जाने वाला कैमरा चीन में शीर्ष ब्रांड - Hikvision है।मशीन खोल स्वयं द्वारा डिजाइन किया गया है।एक्स और वाई अक्ष रैखिक मोटर हैं।रैखिक मोटर्स बढ़ते सटीकता को उच्च बनाते हैं, सेवा जीवन लंबा करते हैं, और उत्पादन लागत कम से कम होती है।यह उत्पादन योजना को बढ़ाता है

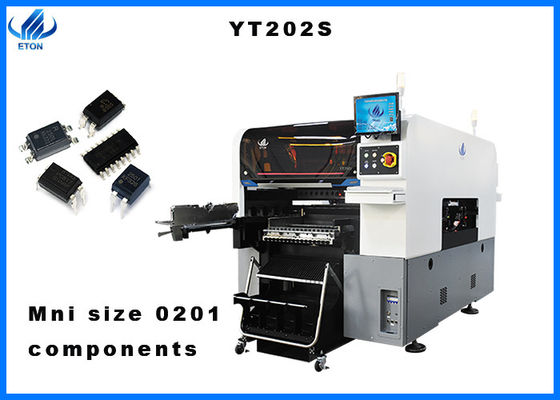

3.Yt202s20 बढ़ते सिर, 80000cph की क्षमता के साथ, और माउंटिंग के लिए उपयुक्त सबसे छोटा हिस्सा 0201 है। यह BGA, CSP और अन्य बॉल ग्रिड सरणियों की पहचान कर सकता है
डबल हेडेड इंटेलिजेंट फीडर और ट्रॉली से लैस, यह महसूस करता है कि माउंटिंग के लिए कोई इंतजार नहीं है, फीडिंग और फीडिंग की प्रतीक्षा नहीं है, और उत्पादन क्षमता में काफी सुधार होता है
दो हाथ और दो सिर, प्रत्येक सिर के लिए 10 सक्शन नोजल, प्रत्येक सिर के लिए 20 सक्शन नोजल, लचीली पीसीबी प्रसंस्करण क्षमता, एक ही समय में दो अलग-अलग उत्पादों का उत्पादन कर सकती है, जब एक सिर काम करना बंद कर देता है, तो दूसरा सिर प्रभावित नहीं होगा।
तकनीकी मापदंड
| पीसीबी板尺寸/पीसीबी आकार* डब्ल्यू) | अधिकतम आकार: 单板500 मिमी * 450 मिमी (एकल पीसीबी) 500 मिमी * 300 मिमी (डबल पीसीबी) न्यूनतम आकार: 50 मिमी * 50 मिमी |
| पीसीबी板厚度/पीसीबी मोटाई | 0.5-4.5 मिमी |
| पीसीबी板固定方法/पीसीबी क्लैंपिंग | ,轨道宽度可调/सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| /रेल | (1 4轨为固定轨道)/2 रेल, 2 गैन्ट्री (रेल 1,4 तय रेल हैं) |
| /सिस्टम | विंडोज 7 |
| /सॉफ्टवेयर | 自主研发/ आर एंड डी स्वतंत्र रूप से |
| एमईएस系统/उत्पादन प्रबंधन एमईएस प्रणाली | (选配项) / अनुकूलित (विकल्प) |
| /ऑफ़-लाइन प्रोग्रामिंग | डब्ल्यू / उपलब्ध |
| / नहीं।कैमरे का | 4套/4 सेट (数字相机 डिजिटल कैमरा) |
| 固定飞拍识别元器件/नीचे दृष्टि कैमरा पहचान | |
| 视觉对位 +MARK校正/दृष्टि संरेखण+मार्क सुधार | |
| 重复精度/सटीक दोहराएं | ± 0.02 मिमी |
| /बढ़ते ऊंचाई | w20mm |
| /बढ़ते गति | 80000CPH (本公司最优条件下) (इष्टतम गति) |

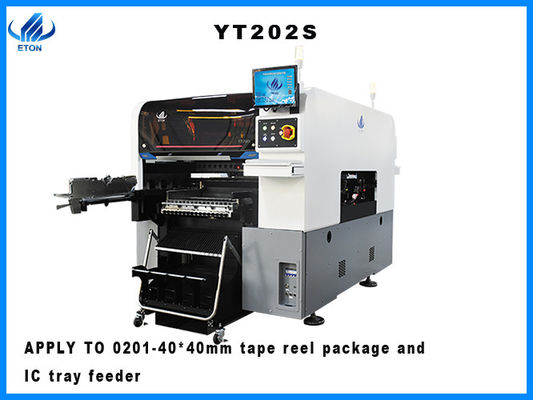

| 贴装零件范围/घटक रेंज |
0201〜40*40mm封装料及आईसी背包料 न्यूनतम 0201 ~ 40 * 40 मिमी टेप रील पैकेज और आईसी ट्रे फीडर आदि। |
| /पावर | 380AC 50HZ 6KW |
| /ऑपरेटिंग वातावरण | 23 डिग्री सेल्सियस 3 डिग्री सेल्सियस |
| /टी「मिशन दिशा | (单向)/मानक: एकल दिशा |
| /ट्रांसमिशन मोड | /ऑनलाइन ड्राइव |
| /स्थिति मोड | /ऑप्टिकल |
| /ऐ「खपत | 0.4-0.6mpa (4-6kgf/cm2) 150एन/मिनट |
| /विद्युत नियंत्रण | ETON / ETON द्वारा स्वतंत्र अनुसंधान और विकास |
| 1 /मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON / ETON द्वारा स्वतंत्र अनुसंधान और विकास |
| XYZ轴驱动方式/X,Y,Z एक्सिस ड्राइव रास्ता | +伺服电机/उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| / नहीं।फीडर स्टेशन | 32PCS, 可装物料64盘 (单边送料器台车站位16PCS, 可装物料32盘), IC背包可自由切换 (背包选配) / डबल साइड डॉकिंग कार्ट स्लॉट 32 पीसीएस, टेप रील पैकेज: 64 पीसीएस (सिंगल साइड डॉकिंग कार्ट स्लॉट 16 पीसीएस, टेप रील पैकेज: 32 पीसीएस), डॉकिंग कार्ट और आईसी ट्रे फीडरडीसी ट्रे फीडर के बीच स्वतंत्र रूप से स्विचिंग: विकल्प) |
| एम / नहीं।शीर्षों का | 双边20 पीसीएस (单边 10 पीसीएस) / डबल साइड: 20 पीसी (एक तरफ: 10 पीसी) |
| / खिला रास्ता | 双头智能送料器/इंटेलिजेंट डबल हेड फीडर |
ईटन परिचय
ईटन के पास एसएमटी उद्योग में 10 से अधिक वर्षों का अनुभव है, जियांग्शी प्रांत में 52000 वर्ग मीटर औद्योगिक पार्क है, इसकी अपनी स्वतंत्र आर एंड डी टीम है, और सीएनसी और ओईएम का समर्थन करता है
हमारी सेवा
जब तक आप हमारी मशीनें खरीदते हैं, हम इंजीनियरों को उन्हें साइट पर निःशुल्क स्थापित करने में सहायता करते हैं।वारंटी अवधि के दौरान, सभी भागों को क्षतिग्रस्त कर दिया जाता है और नि: शुल्क बदला जाता है।हम 24 घंटे ऑनलाइन वीडियो शिक्षण का समर्थन करते हैं, और आजीवन मुफ्त सॉफ्टवेयर अपडेट सेवा का समर्थन करते हैं।हमारे पास भारत और मिस्र में स्थानीय इंजीनियर और कार्यालय हैं, और सेवा बहुत सुविधाजनक है।
सामान्य प्रश्न
प्रश्न: क्या आपके पास उत्पाद प्रमाणन प्रमाणपत्र है?
ए: हमारे उत्पादों में सीसीसी, सीई, एसआरआईए प्रमाणीकरण है।
प्रश्न: बिक्री के बाद सेवा के बारे में कैसे?वारंटी के बारे में कैसे?
ए: आपकी समस्याओं को हल करने के लिए हमारे पास पेशेवर इंजीनियरों की एक टीम है।वारंटी अवधि के दौरान मरम्मत और प्रतिस्थापन की आवश्यकता वाले किसी भी हिस्से को निःशुल्क किया जाता है।हम आपको प्रशिक्षण और ऑन-साइट इंस्टॉलेशन भी प्रदान कर सकते हैं, और मशीन के रिमोट कंट्रोल का समर्थन कर सकते हैं, मशीन चीनी और अंग्रेजी इंटरफ़ेस का उपयोग करती है, जिसे संचालित करना बहुत आसान है।
प्रश्न: क्या आप एक व्यापारिक कंपनी या निर्माता हैं?
हम एक पेशेवर निर्माता हैं जो स्क्रीन प्रिंटर, एसएमटी मशीन, पिक एंड प्लेस मशीन, रीफ्लो ओवन, एसएमटी प्रोडक्शन लाइन और अन्य एसएमटी उत्पादों में विशिष्ट हैं।
