उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | HT-E8S-1200 | आयाम: | 2550*1650*1550mm |
|---|---|---|---|
| गारंटी: | 1 साल,12 महीने | नाम: | एसएमडी चिप माउंटर, एसएमटी पिक एंड प्लेस मशीन |
| आवेदन पत्र: | एसएमटी मशीन के लिए एसएमडी प्रोडक्शन लाइन, एसएमटी माउंटिंग शूटर मशीन, एसएमटी प्रोडक्शन लाइन | बिजली की आपूर्ति: | 380 वी 50 हर्ट्ज |
| स्थिति: | 100% मूल, एकदम नया | प्रोडक्ट का नाम: | जगह मशीन \ एलईडी मौन्टर \ एलईडी असेंबली मशीन, स्वचालित एसएमटी माउंटिंग शूटर, एसएमटी शूटर मशीन |
| वज़न: | 1700 किग्रा | बढ़ते गति: | 45000 सीपीएच |
| टाइप: | स्वचालित | प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी, एलईडी |

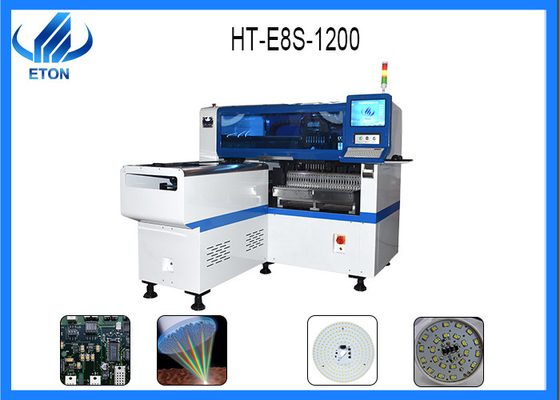

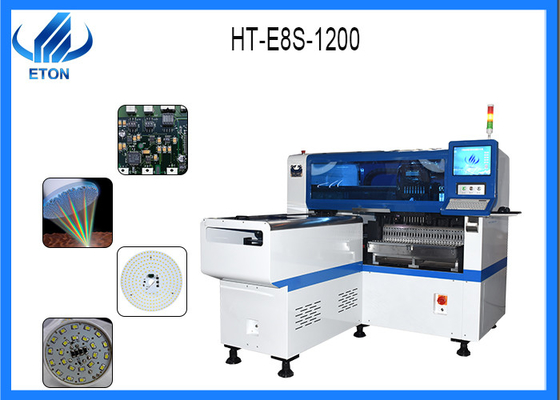

एलईडी बल्ब, डब बल्ब, आदि के लिए एलईडी लाइट उद्योग में एसएमटी पिक एंड प्लेस चिप माउंटर।
तकनीकी मापदंड
आयाम:2550*1650*1550mm
कुल वजन: 1700 किग्रा
पीसीबी लंबाई चौड़ाई: अधिकतम: 1200 * 500 मिमी न्यूनतम: 100 * 100 मिमी
पीसीबी मोटाई: 0.5-5 मिमी
कैमरे की संख्या: आयातित कैमरे के 2 सेट
पीसीबी क्लैंपिंग: समायोज्य दबाव वायवीय
माउंटिंग मोड: ग्रुप पिकिंग और अलग प्लेसिंग अलग पिकिंग और अलग प्लेसमेंट
सॉफ्टवेयर: आर एंड डी स्वतंत्र रूप से
बढ़ते प्रेसिजन: ± 0.04 मिमी
बढ़ते ऊंचाई: <15 मिमी (स्वचालित परिवर्तन)
बढ़ते गति: 45000 सीपीएच
घटक: एलईडी, कैपेसिटर, प्रतिरोधक, आईसी, आकार के घटक, आदि।
ट्रांसमिशन दिशा: दोनों दिशा (विकल्प)
विशेष पेटेंट तकनीक
इलेक्ट्रॉनिक फीडर फीडिंग सिस्टम।
दृष्टि संरेखण उड़ान पहचान, निशान सुधार।
नॉन-स्टॉप मटेरियल री-लोडिंग फंक्शन
निर्देशांक उत्पन्न होने के बाद ऑटो-ऑप्टिमाइज़ेशन, आदि।
श्रीमती प्रक्रिया
1. स्टैंसिल प्रिंटर: स्टैंसिल प्रिंटर द्वारा पीसीबी पर मिलाप पेस्ट छूट जाता है
2. माउंटर: फ़ंक्शन सतह माउंट घटकों को सही स्थिति में पीसीबी पर माउंट करना है।उपयोग किया गया उपकरण एक SMT मशीन है, जो स्क्रीन प्रिंटिंग मशीन के पीछे SMT उत्पादन लाइन में स्थित है।
3. इलाज: कार्य चिपकने वाला पिघलाना है ताकि सतह असेंबली घटक पीसीबी बोर्ड से मजबूती से बंधे हों।उपयोग किया जाने वाला उपकरण एक इलाज भट्ठी है, जो एसएमटी मशीन के पीछे एसएमटी उत्पादन लाइन में स्थित है।
4. रीफ्लो सोल्डरिंग: फ़ंक्शन सोल्डर पेस्ट को पिघलाना है, ताकि सतह असेंबली घटक और पीसीबी बोर्ड मजबूती से एक साथ बंधे हों।इस्तेमाल किया गया उपकरण एक रिफ्लो सोल्डरिंग फर्नेस है, जो उत्पादन लाइन में एसएमटी एसएमटी मशीन के पीछे स्थित है।
5. सफाई: इसकी भूमिका पीसीबी बोर्ड को उपरोक्त हानिकारक वेल्डिंग अवशेषों जैसे फ्लक्स हटाने पर इकट्ठा करना है।उपयोग किया जाने वाला उपकरण एक वॉशिंग मशीन है, स्थिति तय नहीं की जा सकती, ऑनलाइन हो सकती है, ऑनलाइन नहीं हो सकती है।
6.डिटेक्शन: इसकी भूमिका वेल्डिंग गुणवत्ता और असेंबली गुणवत्ता का पता लगाने के लिए पीसीबी बोर्ड को इकट्ठा करना है।उपयोग किए गए उपकरणों में मैग्निफाइंग ग्लास, माइक्रोस्कोप, ऑन-लाइन टेस्ट इंस्ट्रूमेंट (आईसीटी), फ्लाइंग नीडल टेस्ट इंस्ट्रूमेंट, ऑटोमैटिक ऑप्टिकल टेस्ट (एओआई), एक्स-रे टेस्ट सिस्टम, फंक्शन टेस्ट इंस्ट्रूमेंट आदि शामिल हैं।पता लगाने की जरूरतों के अनुसार स्थान, उत्पादन लाइन पर उपयुक्त स्थान पर कॉन्फ़िगर किया जा सकता है।
7. मरम्मत: इसकी भूमिका पीसीबी बोर्ड के पुनर्विक्रय की विफलता का पता लगाना है।उपयोग किए जाने वाले उपकरण सोल्डरिंग आयरन, रिपेयर वर्कस्टेशन आदि हैं।उत्पादन लाइन में कहीं भी कॉन्फ़िगर करें।
