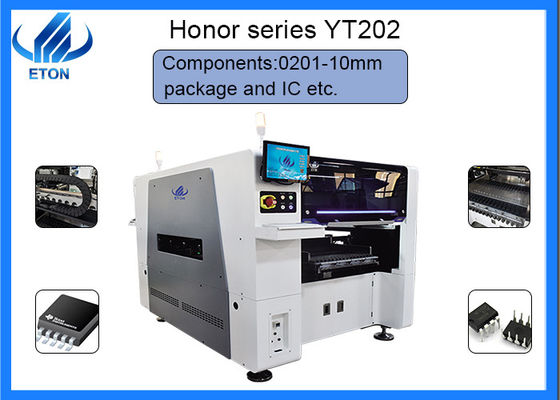

आईसी घटक के लिए 90000 सीपीएच पिक एंड प्लेस उपकरण डबल रेल

डबल रेल के साथ आईसी घटक के लिए नवीनतम पिक एंड पैलेस माउंटर

पैरामीटर

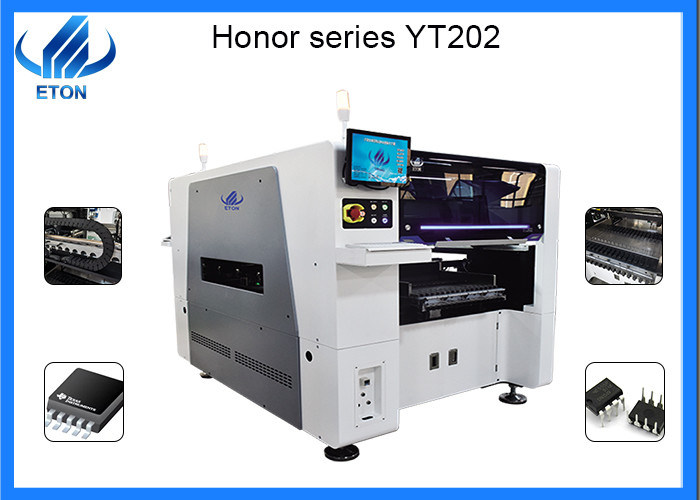

आदर्श: YT202

आयाम:2317*1376*1762mm

कुल वजन: 1700 किग्रा

पीसीबी लंबाई चौड़ाई:

अधिकतम: 500 * 450 मिमी (एकल पीसीबी) / 500 * 300 मिमी (डबल पीसीबी)

न्यूनतम: 50 * 50 मिमी

पीसीबी मोटाई: 0.5-4.5 मिमी

कैमरा की संख्या: 4 पीसी

बढ़ते प्रेसिजन: ± 0.02 मिमी

बढ़ते ऊंचाई: <20 मिमी (स्वचालित परिवर्तन)

बढ़ते गति: 90000 सीपीएच

अवयव: 0201-10 मिमी पैकेज और आईसी आदि।

पावर: 380 एसी 50 हर्ट्ज 6 किलोवाट

फीडर स्टेशन की संख्या: डबल साइड: 32 पीसी, कुल टेप रील पैकेज 64 पीसी

नोजल की संख्या: 20 पीसी (डबल साइड)

डबल रेल कन्वेयर:

जैसा कि हम जानते हैं कि YT202 एक डुअल-ट्रैक माउंटर है

समारोह

एसएमटी कन्वेयर एसएमटी और एआई उत्पादन लाइन के बीच कनेक्शन के लिए उपयुक्त है।इसका उपयोग पीसीबी बफरिंग, निरीक्षण, परीक्षण या इलेक्ट्रॉनिक घटक मैनुअल सम्मिलन के लिए भी किया जा सकता है।इसका उपयोग अन्य उपकरणों के साथ सिग्नल कनेक्शन के लिए किया जा सकता है

लाभ:

1. डबल-ट्रैक अधिक कुशल है, बड़ी मात्रा में उत्पादन ऑर्डर के लिए उपयुक्त है

2. ड्यूल-ट्रैक दक्षता में सुधार हुआ, एक्सेस प्लेट समय को कम करना;

3. दो रेलों के बीच सबसे सरल अंतर यह है कि दक्षता प्लेट को स्थानांतरित करने में लगने वाले समय को कम करती है, मशीन की माउंटिंग की दक्षता में वृद्धि करती है, और दो अलग-अलग उत्पादों का उत्पादन करने की क्षमता होती है।

4. उपकरण की स्थिरता में सुधार के लिए मजबूत डिजाइन
5. पेंच समायोजन विधि की चौड़ाई के समानांतर चिकनी
6.वैकल्पिक सर्किट बोर्ड परीक्षण मोड
7. ग्राहकों की आवश्यकताओं के अनुसार मशीन की लंबाई

8. परिवर्तनीय गति नियंत्रण

एकीकृत परिपथ

परिभाषा

आईसी (एकीकृत सर्किट) एक प्लास्टिक सब्सट्रेट पर एक चिप में एकीकृत सर्किट द्वारा गठित माइक्रोइलेक्ट्रॉनिक घटकों (ट्रांजिस्टर, प्रतिरोधक, कैपेसिटर, आदि) की एक बड़ी संख्या है।आज लगभग सभी चिप्स जो आप देखते हैं उन्हें IC चिप्स कहा जा सकता है।

संयोजन

एक एकीकृत परिपथ एक लघु इलेक्ट्रॉनिक उपकरण या घटक है।एक निश्चित प्रक्रिया का उपयोग करके, आवश्यक ट्रांजिस्टर, डायोड, प्रतिरोधक, कैपेसिटर, कंडक्टर और अन्य घटकों और सर्किट में तारों को एक साथ जोड़ा जाता है और एक छोटे टुकड़े या कई छोटे अर्धचालक चिप्स या ढांकता हुआ सबस्ट्रेट्स पर बनाया जाता है, फिर इसे एक खोल में समझाया जाता है और आवश्यक सर्किट कार्यों के साथ एक लघु संरचना बनाने के लिए ट्यूब, जिसमें सभी घटक संरचनात्मक रूप से एकीकृत होते हैं, यह इलेक्ट्रॉनिक घटक लघुकरण, कम बिजली की खपत और उच्च विश्वसनीयता की दिशा में एक बड़ा कदम है।

सामान्य ज्ञान का परीक्षण

1. एकीकृत सर्किट और उसके संबंधित सर्किट कार्य सिद्धांत को समझने के लिए परीक्षण से पहले, आईसी की जांच और मरम्मत करने से पहले, आईसी के कार्यों, इसके आंतरिक सर्किट, मुख्य विद्युत पैरामीटर, प्रत्येक पिन के कार्यों से परिचित होना आवश्यक है, और पिन के सामान्य वोल्टेज, तरंग और परिधीय घटकों का कार्य सिद्धांत।

2. परीक्षण से पिन, वोल्टेज माप या ऑसिलोस्कोप जांच के बीच शॉर्ट सर्किट का कारण तरंग, मीटर पेन या जांच का परीक्षण नहीं होता है क्योंकि एकीकृत सर्किट पिन शॉर्ट सर्किट के कारण स्लाइडिंग नहीं होती है, सीधे जुड़े परिधीय मुद्रित सर्किट पर मापना सबसे अच्छा होता है पिन को।

3. ट्रांसफॉर्मर को अलग किए बिना ग्राउंडेड टेस्ट उपकरण के साथ टीवी, ऑडियो और वीडियो उपकरण को छूने के लिए सख्ती से मना किया जाता है, टीवी, ऑडियो, वीडियो और अन्य आवश्यकताओं को सीधे बिजली अलगाव ट्रांसफार्मर के बिना परीक्षण करने के लिए मना किया जाता है जिसका खोल है आधार बनाया गया है।
