उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नमूना: | YT202 | गारंटी: | 1 साल,12 महीने |
---|---|---|---|
नाम: | एसएमडी चिप माउंटर, एसएमटी पिक एंड प्लेस मशीन, एसएमटी चिप माउंटर | आवेदन पत्र: | एसएमटी मशीन के लिए एसएमडी प्रोडक्शन लाइन, एसएमटी माउंटिंग शूटर मशीन, एसएमटी प्रोडक्शन लाइन |
बिजली की आपूर्ति: | 380 वी 50 हर्ट्ज | स्थिति: | 100% मूल, एकदम नया |
प्रोडक्ट का नाम: | जगह मशीन \ एलईडी मौन्टर \ एलईडी असेंबली मशीन, स्वचालित एसएमटी माउंटिंग शूटर, एसएमटी शूटर मशीन | वज़न: | 1700 किग्रा |
बढ़ते गति: | 90000 सीपीएच | प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी |
आयाम: | 2317*1376*1762mm | फ़ीडर: | 32PCS |
सिर: | 10PCS | ||
हाई लाइट: | एलईडी उत्पादन पिक एंड प्लेस मशीन,पिक एंड प्लेस मशीन 10 हेड्स,एलईडी माउंटिंग मशीन 10 हेड्स |

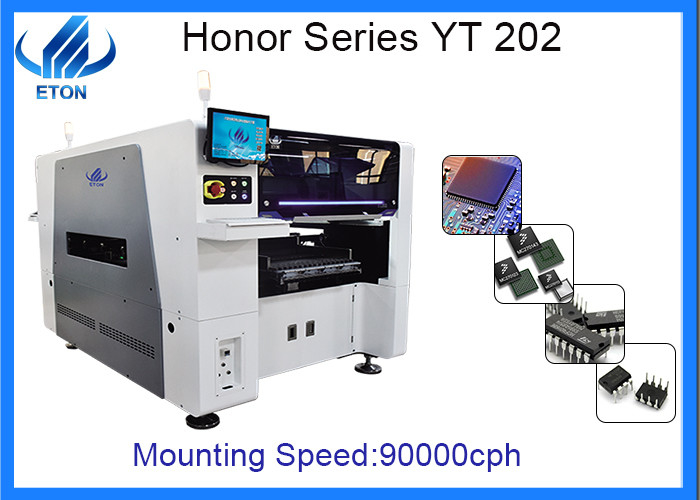

मशीन चुनें और रखें 10 सिर एलईडी इलेक्ट्रॉनिक्स उत्पादन मशीनरी
उत्पाद विवरण
मॉडल संख्या: YT202
आयाम:2317*1376*1762mm
सिर: 20 पीसी
वजन: 1700 किग्रा
बढ़ते गति: 90000CPH
पावर: 380AC 50HZ
फीडर: 32 पीसी डबल मॉड्यूल
पीसीबी आकार:
अधिकतम: 500 * 450 मिमी (एकल पीसीबी) / 500 * 300 मिमी (डबल पीसीबी)
न्यूनतम: 50 * 50 मिमी
पीसीबी मोटाई: 0.5-4.5 मिमी
मुख्य घटक: मोटर
ब्रांड: ईटोन
दृश्य कैमरा:आयातित कैमरे का 4सेट
उत्पत्ति का स्थान: गुआंग्डोंग, चीन
1 साल की वॉरंटी
पीसीबीए के बारे में
प्रक्रिया और प्रौद्योगिकी
1. स्प्लिसिंग: 1. वी-कट जॉइन: सेगमेंटेशन मशीन का उपयोग, सेगमेंटेशन सेक्शन की यह विधि सुचारू है, बाद की प्रक्रिया पर कोई बुरा प्रभाव नहीं पड़ता है।
2. पिनहोल (डाक टिकट छेद) कनेक्शन का उपयोग करें: फ्रैक्चर के बाद गड़गड़ाहट पर विचार करने की आवश्यकता है, और क्या बॉन्डिंग मशीन स्थिरता स्थिरता पर सीओबी प्रक्रिया, यह भी विचार करना चाहिए कि क्या ट्रैक पर प्लग-इन का प्रभाव है, और क्या असेंबली असेंबली .
पीसीबी सामग्री:
G10, G11, FR4, FR5 फाइबरबोर्ड पीसीबी श्रीमती तापमान और COB, THT तापमान अपेक्षाकृत छोटा प्रभाव।
3. पैड कनेक्टर की वायरिंग और श्रीमती उत्पादन पर थ्रू-होल स्थिति का प्रभाव:
पैड कनेक्टर की वायरिंग और थ्रू-होल की स्थिति का SMT की वेल्डिंग उपज पर बहुत प्रभाव पड़ता है, क्योंकि अनुचित पैड कनेक्शन और थ्रू-होल "चोरी" मिलाप के रूप में कार्य कर सकते हैं, तरल मिलाप रिफ्लो से चूसा जाता है भट्टीउत्पाद की गुणवत्ता के लिए निम्नलिखित स्थितियां अच्छी हैं:
(1) पैड कनेक्टर की चौड़ाई कम करें: यदि कोई वर्तमान ले जाने की क्षमता और पीसीबी निर्माण आकार प्रतिबंध नहीं हैं, तो पैड कनेक्टर की अधिकतम चौड़ाई 0.4 मिमी या 1/2 पैड चौड़ाई है, छोटा हो सकता है।
(2) प्रवाहकीय टेप के एक बड़े क्षेत्र से जुड़े पैड (जैसे, जमीन, बिजली की आपूर्ति) अधिमानतः एक संकीर्ण तार से जुड़े होते हैं जिसकी लंबाई 0.5 मिमी से कम नहीं होती (चौड़ाई 0.4 मिमी से अधिक नहीं या चौड़ाई 1/2 पैड से अधिक नहीं होती है) चौड़ाई) ।
(3) साइड या कोने से तारों को पैड में जोड़ने से बचें।अधिमानतः, जोड़ने वाला तार पैड के पीछे के बीच से प्रवेश करता है।
(4) थ्रू होल को एसएमटी असेंबली के पैड में या सीधे उसके पास नहीं रखा जाना चाहिए।कारण यह है: पैड में छेद के माध्यम से मिलाप को छेद में आकर्षित करेगा और मिलाप को मिलाप के जोड़ को छोड़ने का कारण बनेगा;सीधे पैड में छेद के पास, भले ही एक अच्छा हरा संरक्षण हो, यह गर्मी सिंक प्रभाव पैदा कर सकता है, सोल्डर संयुक्त घुसपैठ की गति को बदल देगा, यह टैबलेट को खड़ा करने की घटना की ओर जाता है, जो सोल्डर संयुक्त के सामान्य गठन में बाधा डालेगा जब यह गंभीर है।
(5) थ्रू होल और पैड के बीच का कनेक्शन अधिमानतः एक संकीर्ण कनेक्शन लाइन के साथ मोड़ा जाता है जिसकी लंबाई 0.5 मिमी . से कम नहीं होती है
सामान्य प्रश्न
प्रश्न: एसएमटी लाइन के लिए मुझे किस तरह का कच्चा माल तैयार करना चाहिए?
ए: आपको मुख्य रूप से तैयार करने की आवश्यकता है: पीसीबी, सोल्डर पेस्ट, घटक, फीडर, नोजल इत्यादि।
प्रश्न: क्या आप पूरी एसएमटी लाइन का समर्थन कर सकते हैं?
ए: हाँ, यदि आप चाहें तो हम पूरे एसएमटी लाइन समाधान प्रदान कर सकते हैं, हम इस क्षेत्र में पेशेवर हैं।
प्रश्न: उनकी मशीन की कीमत आपकी तुलना में इतनी कम क्यों है?
ए: आपने कहा कि बाजार में कुछ छीलने वाली मशीनें हमसे सस्ती हैं, जो मौजूद हैं, लेकिन उनका विक्रय बिंदु मूल्य है, और हमारा विक्रय बिंदु गुणवत्ता है।हम आपको ETON पिक एंड प्लेस मशीन की गुणवत्ता की गारंटी दे सकते हैं, और मूल्य हमारी कीमत से कहीं अधिक है।
