उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
गारंटी: | 1 साल | नाम: | एसएमडी चिप माउंटर, एसएमटी पिक एंड प्लेस मशीन, एसएमटी चिप माउंटर |
---|---|---|---|
आवेदन पत्र: | एसएमटी मशीन के लिए एसएमडी प्रोडक्शन लाइन, एसएमटी माउंटिंग शूटर मशीन, एसएमटी प्रोडक्शन लाइन | बिजली की आपूर्ति: | 380 वी 50 हर्ट्ज |
स्थिति: | नया, 100% मूल, एकदम नया | प्रोडक्ट का नाम: | जगह मशीन \ एलईडी मौन्टर \ एलईडी असेंबली मशीन, स्वचालित एसएमटी माउंटिंग शूटर, एसएमटी शूटर मशीन |
वज़न: | 1700 किग्रा | बढ़ते गति: | 250000 सीपीएच |
टाइप: | श्रीमती मशीन संबंधित उत्पाद,स्वचालित | प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी |
आयाम: | 2700*2300*1550mm | फ़ीडर: | 68PCS |
पीसीबी मोटाई: | 0.5-5 मिमी |

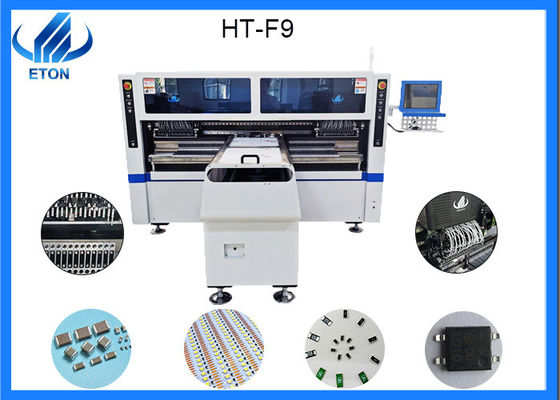

श्रीमती माउंटिंग मशीन एलईडी लाइट पर लागू होती है, माउंटिंग मशीन एलईडी 3014,3020,3528,5050, रेसिस्टर, ब्रिजर रेक्टिफायर पर लागू होती है
विशेषताएँ
0.6 एम, 0.9 एम, 1.2 एम कठोर पीसीबी और 0.5 एम, 1 एम एलईडी लचीली पट्टी पर लागू करें।उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों का उत्पादन करना।एलईडी चिप और रोकनेवाला के किसी भी अनुपात के साथ बोर्ड के लिए उपलब्ध है।
डुअल आर्म फोर मॉड्यूल, प्रत्येक माउंटिंग पार्ट के लिए 17 नोजल, पार्ट ए / बी / सी / डी को अलग से या सिंक्रोनाइज़ किया जा सकता है।
स्वचालित रूप से अंशांकन, उच्च परिशुद्धता, आरजीबी के लिए उपलब्ध है।
एक्सक्लूसिव पेटेंट टेक्नोलॉजी: ग्रुप टू टेक एंड ग्रुप टू माउंट।
तकनीकी मापदंड
आयाम: 2700 * 2300 * 1550 मिमी
कुल वजन: 1700 किग्रा

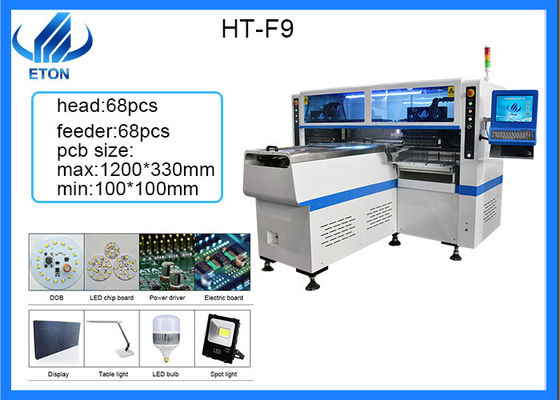

पीसीबी लंबाई चौड़ाई: अधिकतम: 1200 * 330 मिमी न्यूनतम: 100 * 100 मिमी
पीसीबी मोटाई: 0.5-5 मिमी
पीसीबी क्लैंपिंग: समायोज्य दबाव वायवीय
बढ़ते मोड: समूह चुनना और समूह रखना
सॉफ्टवेयर: आर एंड डी स्वतंत्र रूप से

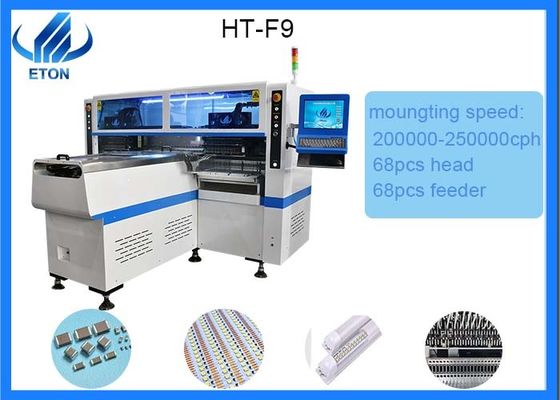

बढ़ते गति:200000-25000CPH
बढ़ते परिशुद्धता दोहराएं: ± 0.02 मिमी (सटीक दोहराएं)
बढ़ते ऊंचाई: ≦5 मिमी
घटक: एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर, आदि।
कैमरा की संख्या: 5 पीसी
बिजली की खपत: 6 किलोवाट
सिर की संख्या: 68 पीसी
फीडर की संख्या: 68 पीसी
श्रीमती लाइन
विशेषताएँ:
1. उच्च विधानसभा घनत्व, छोटे आकार और इलेक्ट्रॉनिक उत्पादों के हल्के वजन, एसएमटी घटकों का आकार और वजन पारंपरिक प्लग-इन घटकों का केवल 1/10 है, एसएमटी के सामान्य उपयोग के बाद, इलेक्ट्रॉनिक उत्पाद 40% ~ 60 कम करते हैं मात्रा का%, वजन, 60% ~ 80%।
2. उच्च विश्वसनीयता और विरोधी कंपन क्षमता।कम मिलाप संयुक्त दोष दर।
3. अच्छी उच्च आवृत्ति विशेषता।कम विद्युत चुम्बकीय और रेडियो आवृत्ति हस्तक्षेप।
4. स्वचालन का एहसास करना, उत्पादन क्षमता में सुधार करना।लागत में 30% ~ 50% की कमी करें।सामग्री, ऊर्जा, उपकरण, जनशक्ति, समय आदि की बचत करें।
सिर
एसएमटी नोजल, एसएमटी एसएमटी माउंटर का उपयोग घटक भाग के साथ वास्तविक संपर्क को अवशोषित और माउंट करने के लिए किया जाता है।आकार होते हैं, इसके वर्गीकरण का आधार आमतौर पर इसके व्यास का आकार होता है।
1. नोजल सामग्री:
(1) प्लास्टिक नोजल: प्लास्टिक नोजल जैसा कि नाम से पता चलता है, नोजल की सामग्री प्लास्टिक से बनी होती है, इस तरह की नोजल इलेक्ट्रॉनिक घटक असमान या चिपचिपी इलेक्ट्रॉनिक सामग्री की सतह के लिए उपयुक्त होती है, प्लास्टिक नोजल का लाभ कम लागत वाला होता है, लेकिन रबर नोजल का जीवन लंबा नहीं है, नियमित प्रतिस्थापन की आवश्यकता है, यह अनुशंसा की जाती है कि रबर नोजल की खरीद, उपयोग के लिए अधिक रबर नोजल खरीदें, जब पहनते हैं, तो सीधे बदला जा सकता है।
(2) डायमंड स्टील सक्शन नोजल: ठोस, टिकाऊ और उपयोग में आसान, लेकिन महंगा, लागत प्रभावी के फायदे अधिक नहीं हैं।
(3) टंगस्टन स्टील सक्शन नोजल: टंगस्टन स्टील सक्शन नोजल मजबूत, टिकाऊ, लेकिन सफेद करने में आसान, लेकिन तेल पेन कोटिंग पर सफेदी, लेकिन उपयोग करना भी जारी रखता है।
(4) सिरेमिक नोजल: सिरेमिक नोजल सफेद नहीं होता है, लेकिन बहुत भंगुर होता है, जिसे तोड़ना आसान होता है।
2. नोजल आकार: सक्शन नोजल आकार में स्क्वायर होल, गोल, वी स्लॉट होता है, आम इलेक्ट्रॉनिक सामग्री आम तौर पर बाजार पर उपलब्ध होती है, इसे सीधे ऑफ-द-शेल्फ एसएमटी मशीन के अनुरूप खरीदा जा सकता है, ऊपर कुछ बोर्ड का उपयोग किया जाएगा प्रोफाइल वाले हिस्से या बड़ी सामग्री, इसे इलेक्ट्रॉनिक घटक के अनुरूप बनाया जाना चाहिए।
