उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | HT-T9 | लंबाई: | 3100mm |
|---|---|---|---|
| चौड़ाई: | 2300 मिमी | कद: | 1550मिमी |
| कुल वजन: | 1700 किग्रा | पीसीबी लंबाई चौड़ाई: | 250 मिमी * कोण लंबाई |
| फीडर स्टेशन की संख्या: | 68PCS | सिर की संख्या: | 68PCS |

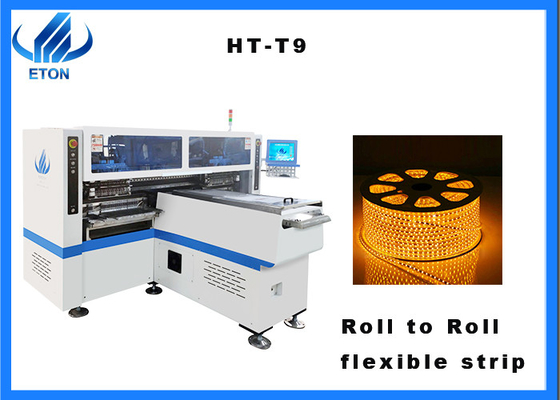

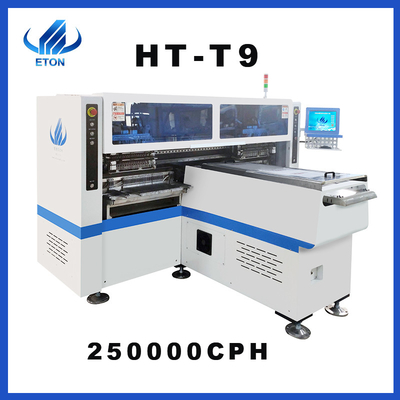

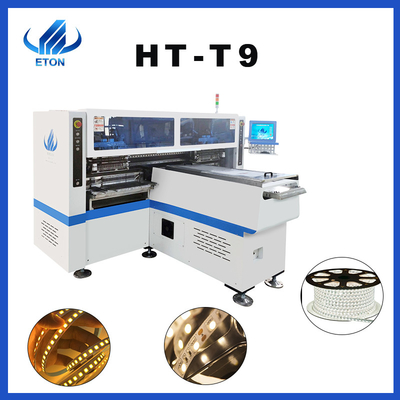

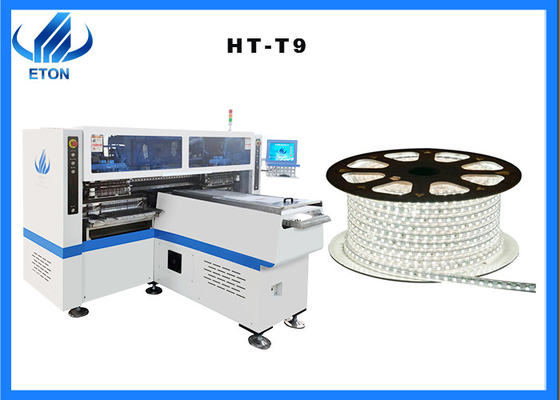

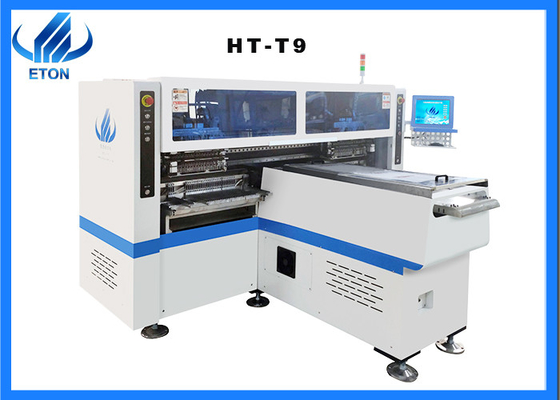

10 मीटर सॉफ्ट लाइट स्ट्रिप पीसीबी प्रोसेसिंग पिक एंड प्लेस मशीन एसएमटी प्रोडक्शन लाइन प्रोडक्शन:
0.5m, 1M, 5m, 25m, 50m और 100m सॉफ्ट लैंप स्ट्रिप्स की प्रक्रिया और अनुप्रयोग
लचीली एलईडी लाइट स्ट्रिप, अर्थात् एफपीसी लाइट स्ट्रिप की उत्पादन प्रक्रिया इस प्रकार है:
एफपीसी लैंप स्ट्रिप की उत्पादन प्रक्रिया
चरण 1: सेमी-ऑटोमैटिक प्रिंटिंग मशीन के साथ सोल्डर पेस्ट को प्रिंट करना: पहले सोल्डर पेस्ट को गर्म करें, फिर इसे हिलाएं, और फिर थोड़ी मात्रा में प्रिंटिंग मशीन के स्टील नेट पर डालें।राशि तब बेहतर होती है जब टर्निंग ब्लेड आगे बढ़ने पर सोल्डर पेस्ट खुरचनी के दो-तिहाई हिस्से तक पहुंच जाता है
चरण 2: प्लेसमेंट मशीन प्लेसमेंट: मुद्रित पीएफसी को स्थिरता पर रखें, स्वचालित रूप से बोर्ड को प्लेसमेंट स्थिति में भेज दें, और प्लेसमेंट मशीन पीसीबी बोर्ड पर प्लेसमेंट घटकों को सटीक रूप से रखती है।
चरण 3: मैनुअल डिटेक्शन: एलईडी पट्टी पर एलईडी की ध्रुवीयता की जांच करें (चाहे रिवर्स हो), क्या माउंटिंग ऑफसेट है, क्या शॉर्ट सर्किट है, और क्या प्रतिरोध मान सही है।
चरण 4: रिफ्लो सोल्डरिंग: रिफ्लो सोल्डरिंग के माध्यम से लैंप बीड्स और पीसीबी को एक साथ मिलाएं
चरण 5: तैयार उत्पाद निरीक्षण: यह देखने के लिए उत्पाद की उपस्थिति की जांच करना आवश्यक है कि क्या खराब वेल्डिंग, टिन मोती, शॉर्ट सर्किट इत्यादि है। फिर परीक्षण करने के लिए विद्युत निरीक्षण होता है कि उत्पाद का विद्युत प्रदर्शन बरकरार है या नहीं और क्या पैरामीटर सही हैं
चरण 6: पैकेजिंग, मैनुअल पैकेजिंग
पैरामीटर
| नमूना | HT-T9 |
| आयाम | |
| लंबाई | 3100 मिमी |
| चौड़ाई | 2300 मिमी |
| कद | 1550 मिमी |
| कुल वजन | 1700 किग्रा |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | 250 मिमी * कोई भी लंबाई |
| पीसीबी मोटाई | 0.5-1.5 मिमी |
| पीसीबी क्लैंपिंग | वैक्यूम सोखना, सिलेंडर पट्टी, समायोज्य ट्रैक चौड़ाई |
| बढ़ते मोड | समूह चुनना और अलग से रखना |
| ओएस | |
| व्यवस्था | विंडोज 7 |
| सॉफ़्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| दिखाना | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड और माउस |
| दृष्टि प्रणाली | |
| कैमरे की संख्या | 5 पीसीएस (डिजिटल कैमरा) |
| दृष्टि संरेखण, निशान सुधार | |
| बढ़ते प्रेसिजन दोहराएं | ± 0.02 मिमी (सटीक दोहराएं) |
| बढ़ती हुई ऊँचाई | 5 मिमी |
| बढ़ते गति | 200000~250000CPH |
| अवयव | एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर आदि। |
| अवयव स्थान | 0.5 मिमी |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 68 पीसीएस |
| शक्ति | 380एसी 50 एचजेड |
एलईडी सॉफ्ट लाइट स्ट्रिप का बुनियादी ज्ञान
आम दीपक मनका प्रकार: 3014/2835/5630/5050, आदि
श्रृंखला / घटकों के समानांतर कनेक्शन: 1. दीपक मोती और प्रतिरोधक श्रृंखला में जुड़े हुए हैं।2. एलईडी लैंप बैंड में लैंप बीड्स का कनेक्शन मोड मिश्रित कनेक्शन है, अर्थात, कई लैंप बीड्स श्रृंखला में एक समूह में जुड़े हुए हैं, और फिर कई समूह समानांतर में जुड़े हुए हैं
दीपक मोती और प्रतिरोध: 1:1, 2:1, 3:1, 4:1, 6:1
लैंप बेल्ट प्रकार: कम वोल्टेज लैंप बेल्ट, उच्च वोल्टेज लैंप बेल्ट, एस-आकार का लैंप बेल्ट, नियॉन लैंप बेल्ट
लैंप स्ट्रिप्स की संख्या: 30 लैंप, 48 लैंप, 60 लैंप, 74 लैंप, 96 लैंप, 144 लैंप, 90 लैंप, 120 लैंप प्रति मीटर, सिंगल रो और डबल रो
घटकों का प्रकाश कोण: सामान्य प्रकाश कोण 120 डिग्री है।चमकदार कोण जितना बड़ा होगा, दृष्टिवैषम्य प्रभाव उतना ही बेहतर होगा।हालाँकि, प्रकाश की चमक तदनुसार कम हो जाती है
रंग तापमान: गर्म सफेद (लगभग 2200k-3500k)
सामान्य सफेद (लगभग 4000k-6000k)
ठंडा सफेद (6500k से ऊपर)
सेवा
रखरखाव की अवधि 1 वर्ष
एक साल की वारंटी, वारंटी के दौरान, मरम्मत और बदलने के लिए आवश्यक कोई भी भाग मुफ्त होगा
सॉफ्टवेयर और हार्डवेयर आजीवन रखरखाव
फ्री अपग्रेड सॉफ्टवेयर, सॉफ्टवेयर रीच है और ETON द्वारा विकसित किया गया है, इसलिए हम आजीवन मुफ्त अपग्रेड अपडेट का समर्थन करते हैं
ग्राहकों के पास नियमित रूप से जाएँ और जानकारी इकट्ठा करें
नियमित रूप से ग्राहकों का दौरा करें।हम हर साल विभिन्न शहरों में विभिन्न प्रदर्शनियों में भाग लेते हैं, साथ ही, हम स्थानीय ग्राहकों से मिलेंगे और हमारी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे।
प्रौद्योगिकी और उपकरणों के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों को पेशेवर तकनीकी सुझाव देते हैं।और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करें
स्थान पर सेवा
हमारे पास भारत में कुछ आधिकारिक साइट है जैसे मुंबई और नई दिल्ली, मिस्र में भी साइट है।तुर्की जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकता है।
अपनी आवश्यकताओं के अनुसार।समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त इंस्टालेशन के लिए आएंगे और आपको मशीन को संचालित करने का प्रशिक्षण देंगे।
