उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नमूना: | आरटी-1 | गारंटी: | 12 महीने |
---|---|---|---|
लागू घटक: | 0402 | नाम: | एसएमडी चिप माउंटर, एसएमटी पिक एंड प्लेस मशीन, एसएमटी चिप माउंटर |
आवेदन पत्र: | एसएमटी मशीन के लिए एसएमडी प्रोडक्शन लाइन, एसएमटी प्रोडक्शन लाइन | बिजली की आपूर्ति: | एसी 380V |
प्रोडक्ट का नाम: | प्लेस मशीन\ एलईडी मुठभेड़\एलईडी विधानसभा मशीन,श्रीमती शूटर मशीन | वज़न: | 2000 किलो |
बढ़ते गति: | 40000 cph | टाइप: | स्वचालित |
प्रयोग: | श्रीमती माउंटिंग मशीन, एसएमडी, एलईडी | आयाम: | 1200*1930*1500mm |
फ़ीडर: | 42पीसी | पीसीबी मोटाई: | 0.1-6 मिमी |
सिर: | 10PCS |

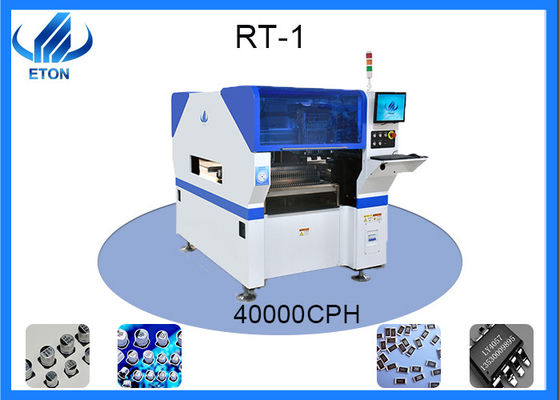

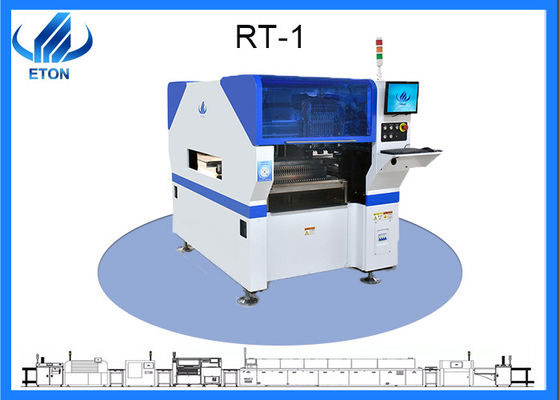

मल्टीफ़ंक्शनल पिक एंड प्लेस मशीन जो एलईडी चिप्स, कैपेसिटर, आईसी . में बढ़ते घटकों
विशेषताएँ
सिंगल-मॉड्यूल मैग्नेटिक लीनियर मोटर मल्टीफंक्शनल पिक एंड प्लेस मशीन।
बढ़ते घटक: एलईडी/कैपेसिटर/प्रतिरोधक/आईसी/आकार के घटक/आदि।
इलेक्ट्रॉनिक फीडर फीडिंग सिस्टम।
दृष्टि संरेखण उड़ान पहचान, निशान सुधार।
निर्देशांक उत्पन्न होने के बाद ऑटो-ऑप्टिमाइज़ेशन, आदि।
विशिष्टता:
आयाम:1200*1930*1500mm
कुल वजन: 2000 किग्रा
पीसीबी लंबाई चौड़ाई: अधिकतम: 450 * 350 मिमी न्यूनतम: 80 * 80 मिमी
पीसीबी मोटाई: 0.1-6 मिमी
पीसीबी क्लैंपिंग: वायवीय
माउंटिंग मोड: ग्रुप पिकिंग और अलग प्लेसिंग अलग पिकिंग और अलग प्लेसमेंट
कैमरे की संख्या: 2 पीसीएस
बढ़ते प्रेसिजन: ± 0.04 मिमी
बढ़ते ऊंचाई: ≦15 मिमी
बढ़ते गति: 40000 सीपीएच
घटक: एलईडी, कैपेसिटर, प्रतिरोधक, आकार के घटक, आदि।
बिजली की खपत: 4kw
फीडर स्टेशन की संख्या: 32 पीसी
नलिका की संख्या: 10 पीसी
ट्रांसमिशन स्पीड: >1000 मिमी / सेकंड
प्रोडक्शन लाइन
महत्व
1, इलेक्ट्रॉनिक उत्पाद लघुकरण का पीछा करते हैं, पहले इस्तेमाल किए गए छिद्रित प्लग-इन घटक सिकुड़ने में असमर्थ रहे हैं
2, इलेक्ट्रॉनिक उत्पाद अधिक पूर्ण कार्य, एकीकृत सर्किट (आईसी) के उपयोग में कोई छिद्रित घटक नहीं है, विशेष रूप से, बड़े पैमाने पर, उच्च-एकीकरण आईसी, सतह माउंट घटकों का उपयोग करना है।
3, ग्राहकों की जरूरतों को पूरा करने और बाजार में प्रतिस्पर्धा बढ़ाने के लिए बड़े पैमाने पर उत्पादन, स्वचालन, कम लागत, उच्च मात्रा, उच्च गुणवत्ता वाले उत्पाद।
4, इलेक्ट्रॉनिक घटक का विकास, एकीकृत सर्किट (आईसी) का विकास।
5, अर्धचालक सामग्री प्रौद्योगिकी क्रांति की सूची अनिवार्य है
इलेक्ट्रिक बोर्ड के बारे में:
1. सर्किट बोर्ड का नाम है: सिरेमिक सर्किट बोर्ड, एल्यूमिना सिरेमिक सर्किट बोर्ड, एल्यूमीनियम नाइट्राइड सिरेमिक सर्किट बोर्ड, सर्किट बोर्ड, पीसीबी बोर्ड, एल्यूमीनियम सब्सट्रेट, उच्च आवृत्ति बोर्ड, मोटी तांबे की प्लेट, प्रतिबाधा बोर्ड, पीसीबी, अति पतली सर्किट बोर्ड, अल्ट्रा-थिन सर्किट बोर्ड, प्रिंटिंग (कॉपर नक़्क़ाशी तकनीक) सर्किट बोर्ड, आदि।उपयोगिता मॉडल में उच्च वायरिंग घनत्व, हल्के वजन, पतली मोटाई और अच्छी झुकने वाली संपत्ति के फायदे हैं।
2. सर्किट बोर्डों को परतों की संख्या से सिंगल-पैनल, डबल-पैनल और मल्टी-पैनल बोर्ड में विभाजित किया जाता है
(1) सिंगल-पैनल, सबसे बुनियादी पीसीबी पर, भाग एक तरफ केंद्रित होते हैं और तार दूसरी तरफ केंद्रित होते हैं।क्योंकि तार केवल एक तरफ दिखाई देता है, इसे सिंगल साइडेड पीसीबी कहा जाता है
(2) डबल-पैनल सिंगल-पैनल का विस्तार है, जब सिंगल-लेयर वायरिंग इलेक्ट्रॉनिक उत्पादों की जरूरतों को पूरा नहीं कर सकती है, डबल-पैनल का उपयोग
(3) एक बहुपरत बोर्ड एक मुद्रित बोर्ड होता है जिसमें तीन या अधिक प्रवाहकीय ग्राफिक्स परतें और अलग-अलग टुकड़े टुकड़े में इन्सुलेट सामग्री होती है, और प्रवाहकीय ग्राफिक्स आवश्यकताओं के अनुसार आपस में जुड़ते हैं।
