उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | श्रीमती बढ़ते मशीन | गारंटी: | 1 साल |
|---|---|---|---|
| लंबाई: | 2788एमएम | चौड़ाई: | 1686मिमी |
| कद: | 1375 मिमी | कुल वजन: | 1700 किग्रा |

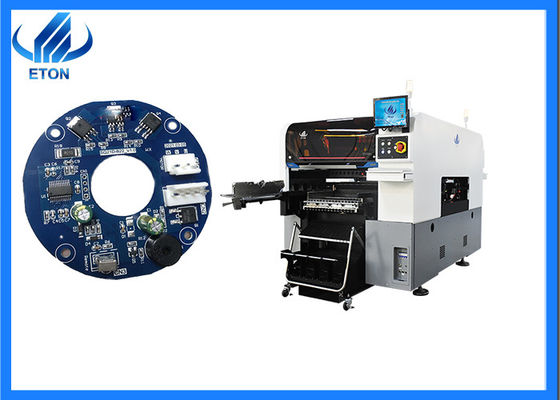

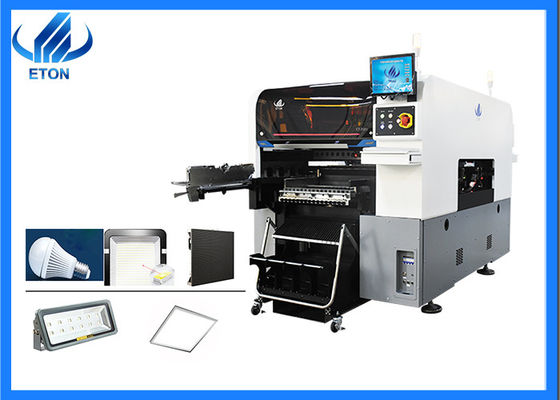

पीसीबी डाइवर बोर्ड एसएमटी माउंटिंग मशीन विद्युत उत्पाद और एलईडी रोशनी पर लागू होती है
उत्पाद वर्णन
| YT202SMT प्लेसमेंट मशीन, उपयोग में आसान एलईडी डिस्प्ले प्लेसमेंट मशीन, न्यूनतम प्लेसमेंट 0201, अधिकतम प्लेसमेंट 20 मिमी, जटिल घटकों जैसे कि BGA, CSP, PLCC और अन्य पैकेजिंग सामग्री के लिए उपयुक्त, साधारण LED लाइट के अलावा, विभिन्न प्रकार के भी हैं घरेलु उपकरण। |
| यह मशीन एक डुअल-मॉड्यूल प्लेसमेंट मशीन है, जिसमें एक सिस्टम में दो होस्ट होते हैं, जो प्रत्येक प्लेसमेंट हेड को स्वतंत्र रूप से नियंत्रित कर सकते हैं।एक सिंगल प्लेसमेंट हेड में 10 सक्शन नोजल होते हैं, इसलिए इस मशीन में कुल 20 सक्शन नोजल होते हैं, जो एक साथ दो समान पीसीबी बोर्ड में हो सकते हैं, आदर्श उत्पादन क्षमता 80000CPH है। |
विशेषता
| मशीन पर प्रकाश डाला गया | हाई-स्पीड मल्टी मॉड्यूलर हेड: हाई-स्पीड मल्टी मॉड्यूलर हेड को अपनाएं, अल्ट्रा स्मॉल चिप 0201 40 * 40 मिमी बड़े चिप वाइडर कंपोनेंट रेंज पर लागू करें। |
| मॉड्यूलर हेड: प्रत्येक मॉड्यूल 10 स्पिंडल, दोनों उच्च गति और हल्के कॉम्पैक्ट डिजाइन के साथ बुद्धिमान। | |
| ब्रांड न्यू फ्लाइट विजन कैमरा: पहचान प्रदर्शन में सुधार करें। 40 मिमी * 40 मिमी तक का आकार, बीजीए या सीएसपी आदि पर लागू करें। | |
| वैक्यूम सेंसिंग डिवाइस: प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है, जो उपकरण की स्थिरता और उत्पाद की योग्यता में सुधार करता है। | |
| लचीला उत्पादन | ऑप्टिकल रिकॉग्निशन कैमरा: 40 * 40 मिमी से कम आकार या 20 मिमी से कम ऊंचाई वाले घटकों का उपयोग उच्च गति और उच्च-सटीक पहचान के लिए किया जा सकता है |
| उच्च विश्वसनीयता |
एकदम नया स्व-विकसित उच्च-सटीक प्लेसमेंट हेड। निश्चित उड़ान दृष्टि कैमरे के साथ उच्च सटीकता मार्क पहचान कैमरे को मिलाएं, प्लेसमेंट सटीकता सुनिश्चित करें। प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाते हैं, प्लेसमेंट के प्रदर्शन में सुधार करते हैं। ऑफ-लाइन प्रोग्रामिंग। परिवर्तन चक्र का समय बचाएं। सॉफ्टवेयर अल इंटेलिजेंट लर्निंग फंक्शन और ऑटोमैटिक ऑप्टिमाइजेशन फंक्शन। |
उपकरण
YT202S मॉडल SMT प्लेसमेंट मशीन का व्यापक रूप से उपयोग किया जाता है:
सबसे पहले, इसकी सटीकता बहुत अधिक है, सबसे छोटा SMD घटक 0201 में हो सकता है, और यह सटीक IC पैकेजिंग सामग्री, जैसे BGA, CSP, PLCC, आदि को भी माउंट कर सकता है।
दूसरा, प्रत्येक स्वतंत्र नोजल को एक स्वतंत्र सर्वो मोटर द्वारा नियंत्रित किया जाता है और इसे किसी भी कोण पर घुमाया जा सकता है, इसलिए किसी भी इलेक्ट्रॉनिक उत्पाद को माउंट किया जा सकता है।
एसएमटी प्लेसमेंट प्रक्रिया में भागों के उड़ने के मुख्य कारण इस प्रकार हैं:
घटक मोटाई गलत तरीके से सेट की गई है।यदि घटक की मोटाई पतली है, लेकिन डेटाबेस में सेटिंग को मोटाई कहा जाता है, तो घटक पैड की स्थिति तक पहुंचने से पहले चूषण नोजल नीचे रख दिया जाता है, और पीसीबी पर तय की गई XY तालिका उच्च गति से चलती है, जिससे जड़त्वीय उड़ान होती है , इसलिए घटक मोटाई सही ढंग से सेट की जानी चाहिए।
पीसीबी की मोटाई गलत तरीके से सेट की गई है।यदि पीसीबी की वास्तविक मोटाई पतली है, लेकिन डेटाबेस सेटिंग अधिक मोटी है, तो प्लेसमेंट मशीन सपोर्ट पिन उत्पादन प्रक्रिया के दौरान पीसीबी को पूरी तरह से नहीं उठा सकती है, और पैड की स्थिति तक पहुंचने से पहले घटक नीचे गिर सकते हैं, जिसके परिणामस्वरूप उड़ने वाले हिस्से हो सकते हैं।
पीसीबी वॉरपेज जो प्लेसमेंट मशीन की सहनशीलता से अधिक है, उड़ने वाले हिस्से भी पैदा कर सकता है।
सामान्य प्रश्न
Q1: आपके उत्पाद की न्यूनतम बढ़ते सटीकता क्या है?
ए: हमारे उत्पादों को बहु-कार्य मशीनों और विशेष मशीनों में विभाजित किया जा सकता है।प्रत्येक मशीन से जुड़ने वाले सबसे छोटे घटक अलग-अलग होते हैं।यदि आप अधिक जानना चाहते हैं, तो आप नीचे दी गई संपर्क जानकारी के माध्यम से मुझसे संपर्क कर सकते हैं।मैं आपको एसएमटी माउंटर के बारे में अधिक जानकारी प्रदान करूंगा।
Q2: आपके उत्पादों की इष्टतम क्षमता क्या है?
ए: इस उद्योग में माउंटर का वास्तविक उत्पाद रूढ़िवादी रूप से इष्टतम उत्पादन क्षमता का 60% होने का अनुमान है, लेकिन यह सब उस उत्पाद पर निर्भर करता है जिसे आप करना चाहते हैं, पीसीबी डिजाइन, घटक प्रकार, घटक मात्रा, आदि।
