उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम (एल * डब्ल्यू * एच): | 2154*1376*1762mm | वज़न: | 1700 किग्रा |
|---|---|---|---|
| पीसीबी लंबाई चौड़ाई: | अधिकतम आकार: 500 * 350 मिमी | पीसीबी मोटाई: | 0.5 ~ 4.5 मिमी |
| प्रेसिजन दोहराएं: | ±0.02मिमी | बढ़ती हुई ऊँचाई: | 20 मिमी |
| कैमरे की संख्या: | 2 पीसीएस | अवयव श्रेणी: | न्यूनतम 0201 ~ 40 * 40 मिमी पैकेज और आईसी आदि |
| रेल: | रेल 1 तय है | बिजली की खपत: | 380AC50HZ 4KW |
| इष्टतम बढ़ते गति: | 40000सीपीएच | फीडर स्टेशनों की संख्या: | 16 पीसीएस, टेप रील पैकेज 32 पीसीएस; |
| सिर की संख्या: | 10 पीसी | खिलाने का तरीका: | डबल मोटर के साथ इंटेलिजेंट इलेक्ट्रिक फीडर |
| प्रमुखता देना: | एलईडी डिस्प्ले पिक एंड प्लेस मशीन,डबल मोटर्स एसएमटी माउंटिंग मशीन,डबल फीडर एसएमटी माउंटिंग मशीन |
||

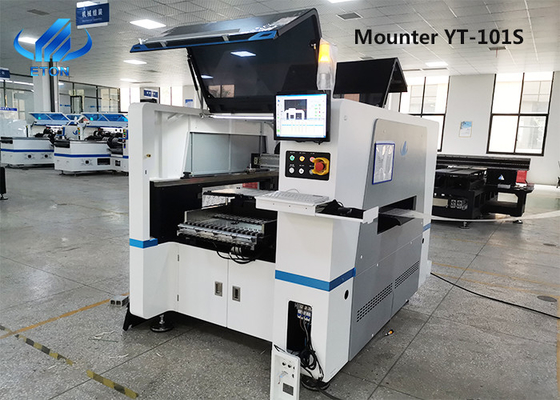

उच्च परिशुद्धता एलईडी डिस्प्ले पिक एंड प्लेस मशीन 0201 ~ 40 * 40 मिमी घटकों पर लागू होती है
पिक एंड प्लेस मशीन विशेषताएं:
1. एकदम नया स्व-विकसित उच्च-सटीक प्लेसमेंट हेड
2. हाई-स्पीड सटीक हेड फ्लाइट विजन कैमरा प्लेसमेंट की छवि को तदनुसार कैप्चर करता है। प्लेसमेंट की गति और सटीकता में सुधार करें
3.10 सिर, प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाते हैं, प्लेसमेंट के प्रदर्शन में सुधार करते हैं, अधिकतम गति 40000cph तक पहुंच जाती है।
4. घटक: 0201 ~ 40 * 40 मिमी टेप रील पैकेज पर लागू करें।
पहचान प्रदर्शन में सुधार, 40 * 40 मिमी तक का आकार, बीजीए या सीएसपी आदि पर लागू करें
5.ऑफ-लाइन प्रोग्रामिंग। परिवर्तन चक्र का समय बचाएं • सॉफ्टवेयर अल बुद्धिमान शिक्षण कार्य और स्वचालित अनुकूलन कार्य।
6. फीडर सिस्टम: इंटेलिजेंट इलेक्ट्रिक फीडर।
मशीन पैरामीटर:
| नमूना | YT101S |
| आयाम (एल * डब्ल्यू * एच) | 2154*1376*1762mm |
| वज़न | 1700 किग्रा |
| पीसीबी लंबाई चौड़ाई | अधिकतम आकार: 500 * 350 मिमी |
| पीसीबी मोटाई | 0.5 ~ 4.5 मिमी |
| सटीक दोहराएं | ±0.02मिमी |
| बढ़ती हुई ऊँचाई | 20 मिमी |
| कैमरे की संख्या | 2PCS |
| दृष्टि संरेखण, निशान सुधार | |
| अवयव श्रेणी | न्यूनतम 0201 ~ 40 * 40 मिमी पैकेज और आईसी आदि |
| रेल | रेल 1 तय है |
| बिजली की खपत | 380AC50HZ 4KW |
| इष्टतम बढ़ते गति | 40000सीपीएच |
| फीडर स्टेशन की संख्या | 16 पीसीएस, टेप रील पैकेज 32 पीसीएस; |
| सिर की संख्या | 10 पीसीएस |
| खिलाने का तरीका | बुद्धिमान डबल हेड फीडर। |
मशीन मुख्य भाग:
1. बढ़ते सिर: नलिका स्थापित होने के बाद, घटकों को बढ़ते हुए, सामग्री लें।
2. फीडर स्टेशन: फीडर लगाने के लिए प्रयोग किया जाता है।
3. सॉफ्टवेयर: सॉफ्टवेयर मशीन का मस्तिष्क नियंत्रण है, मशीन का संचालन प्लेसमेंट प्रोग्राम को प्रोग्राम कर सकता है।
4. खींचें श्रृंखला: तार के अनुवाद को सुनिश्चित करने, पहनने को कम करने और सेवा जीवन को लम्बा करने के लिए तार को लपेटें।
5. उड़ान पहचान कैमरा: सिर द्वारा उठाए गए घटकों की एक तस्वीर लें, पहले मार्क कैमरा के साथ किए गए प्लेसमेंट प्रोग्राम की तुलना करें, और गणना करें कि क्या सकारात्मक घटकों की भरपाई करना आवश्यक है।
6. इलेक्ट्रॉन चुंबकीय वाल्व: वांछित नियंत्रण प्राप्त करने के लिए प्लेसमेंट मशीन के सोलनॉइड वाल्व को विभिन्न सर्किटों से मिलान किया जा सकता है, और नियंत्रण की सटीकता और लचीलेपन की गारंटी दी जा सकती है।

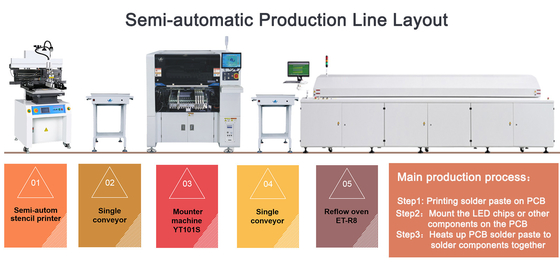

श्रीमती उत्पादन लाइन:
एक बड़ी कंपनी के रूप में, हमारे उद्यम को श्रीमती मशीनों के क्षेत्र में 20 से अधिक वर्षों का अनुभव है, हम आपको पूर्ण लाइन समाधान प्रदान कर सकते हैं।
मुख्य प्रक्रिया:
चरण 1स्टैंसिल प्रिंटर: पीसीबी पर सोल्डर पेस्ट प्रिंट करना
चरण 2 मशीन चुनें और रखें: पीसीबी पर बढ़ते घटक
चरण 3 रिफ्लो ओवन: पीसीबी पर घटकों को वेल्डिंग करने के लिए सोल्डर पेस्ट को पीसीबी के साथ गर्म करना

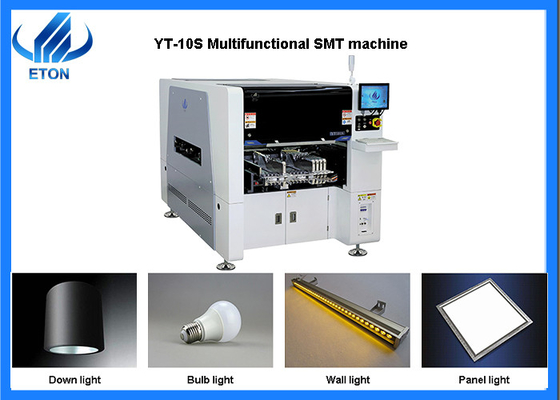

आवेदन पत्र:
इस मशीन को 0201 जितना छोटा और 40 मिमी जितना बड़ा घटकों पर लागू किया जा सकता है, और बीजीए, सीएसपी और अन्य बॉल ग्रिड सरणियों को भी माउंट कर सकता है।
तैयार उत्पाद न केवल एलईडी लाइट्स (जैसे एलईडी बल्ब, डाउन लाइट, सर्किट बोर्ड, पावर ड्राइवर आदि) है, बल्कि अधिक जटिल PCBA बोर्ड भी हैं, जैसे कि अधिक सटीक डिस्प्ले P2.5, P3.91 आदि।
पैकिंग:
पैकिंग: मानक प्लास्टिक की फिल्म एलईडी एसएमटी मशीन को लपेटती है, फिर एक 20 "कंटेनर में लोड होती है; लकड़ी के बॉक्स पैकिंग को अनुकूलित किया जा सकता है।
डिलिवरी: 30% टी / टी प्रीपेमेंट के 35-40 दिनों के बाद, खरीदार को निरीक्षण करना चाहिए जब हम परीक्षण चल रहे हों, परीक्षण के बाद, डिलीवरी से पहले 70% शेष राशि का भुगतान करें।
सामान्य प्रश्न:
1. आपको हमसे क्यों खरीदना चाहिए अन्य आपूर्तिकर्ताओं से नहीं?
हम अच्छी गुणवत्ता और प्रतिष्ठा के साथ 10 से अधिक वर्षों के साथ एसएमटी मशीन के उच्च तकनीक पेशेवर निर्माता हैं।हमारे पास नए कारखाने और नई लाइन शुरू करने में क्लाइंट की मदद करने का समृद्ध अनुभव है।"पेशेवर, उच्च प्रभावी, लागत-बचत" हमारे फायदे हैं।
2.क्या आपका सॉफ्टवेयर इंटरफेस अंग्रेजी में है?
अंग्रेजी इंटरफ़ेस और चीनी इंटरफ़ेस दोनों उपलब्ध हैं।
3. यह पहली बार है जब मैं इस तरह की मशीन का उपयोग करता हूं, क्या इसे संचालित करना आसान है?
हाँ।अंग्रेजी मैनुअल और गाइड वीडियो हैं जो आपको मशीन का उपयोग करने का तरीका दिखाते हैं।
यदि मशीन के संचालन की प्रक्रिया में कोई संदेह है, तो कृपया हमसे बेझिझक संपर्क करें।
हम विदेशों में ऑन-साइट सेवा भी प्रदान करते हैं।
4. क्या कीमत में स्पेयर पार्ट्स (नोजल और फीडर) शामिल हैं?
स्पेयर पार्ट्स पर अलग-अलग क्लाइंट की अलग-अलग आवश्यकताएं होती हैं, ग्राहकों के लिए स्पेयर पार्ट्स के बराबर मूल्य में जोड़ना उचित नहीं है।इसलिए हम कीमत पर स्पेयर पार्ट्स की कीमत नहीं जोड़ते हैं।और कीमत सिर्फ मशीन की है।
