उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मशीन चुनें और रखें | गारंटी: | 1 साल |
|---|---|---|---|
| बढ़ते गति: | 80000सीपीएच | रेल: | 2 रेल, 2 गैन्ट्री (रेल 1,4 फिक्स्ड रेल हैं) |
| शक्ति: | 380AC 50HZ 6KW | ट्रांसमिशन मोड: | ऑनलाइन ड्राइव |
| हाई लाइट: | पीएलसीसी एसएमटी माउंटिंग मशीन,ऑनलाइन ड्राइव एसएमटी माउंटिंग मशीन,पिक एंड प्लेस मशीन 6 किलोवाट |
||
80000CPH 64 PCS डॉकिंग कार्ट स्लॉट के साथ BGA, CSP, PLCC PCB ड्राइवर बोएड माउंटिंग मशीन
उत्पाद वर्णन

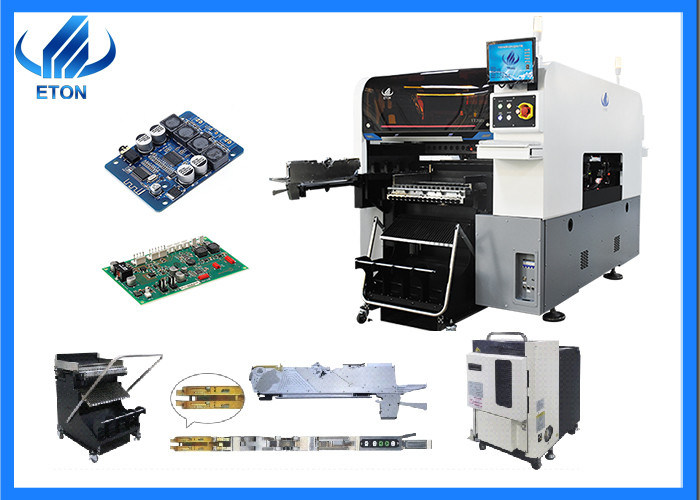

YT202S SMT पिक एंड प्लेस मशीन, YT202s की सैद्धांतिक गति 80000 CPH है, सबसे पहले, मशीन की उपस्थिति से, ये दो मॉड्यूल लगभग समान हैं।सबसे बड़ा अंतर यह है कि yt202s में दो माउंटिंग हेड होते हैं।
जब मशीन काम करती है, तो वे क्रमशः दो अलग-अलग पीसीबी के लिए काम करती हैं।एक ही समय में दो उत्पादों का उत्पादन किया जा सकता है।एक पक्ष काम करना बंद कर देता है और दूसरा पक्ष काम करता रहता है।वे स्वतंत्र रूप से नियंत्रित होते हैं।बहुत बुद्धिमान।
yt202s की मुख्य गाइड रेल भी एक उच्च अंत चुंबकीय रैखिक मोटर है।इसकी उच्च सटीकता है।
विशेषता
उच्च परिशुद्धता चुंबकीय रैखिक मोटर, जिसका उपयोग मशीन प्लेसमेंट की स्थिरता, गति और सटीकता में सुधार के लिए किया जाता है।
यह ग्रेटिंग स्केल है, यह एक डिटेक्शन डिवाइस है, जो एक निश्चित सीमा तक हेड प्लेसमेंट की सटीकता को निर्धारित करता है।
ड्रैग चेन, फ़ंक्शन तारों को घर्षण से बचाने और मशीन के सेवा जीवन को लम्बा खींचने के लिए है।
हमारी YT202 पिक एंड प्लेस मशीन में 4 कैमरे हैं, एक मॉड्यूल में 2 कैमरे हैं, यह एक उड़ान पहचान कैमरा और मार्क कैमरा है।यह उड़ान पहचान कैमरा है, और यह मार्क कैमरा है।उनकी भूमिका मशीन प्लेसमेंट की सटीकता में सुधार करना है।यह भी एक कारण है कि हमारी मल्टीफ़ंक्शन मशीनें सटीक घटकों को माउंट कर सकती हैं।
इस मल्टीफंक्शनल मशीन के प्रत्येक प्लेसमेंट हेड को एक स्वतंत्र सर्वो मोटर द्वारा नियंत्रित किया जाता है, जो विभिन्न घटकों को माउंट कर सकता है।
हमारे औद्योगिक कंप्यूटर, सॉफ्टवेयर स्वतंत्र रूप से ईटीओएन द्वारा विकसित किया गया है, एक चीनी और अंग्रेजी ऑपरेशन इंटरफेस के साथ, और ऑपरेशन सरल और समझने में आसान है।
पैरामीटर
| पीसीबी आकार |
अधिकतम आकार: 500 मिमी * 450 मिमी (एकल पीसीबी) 500 मिमी * 300 मिमी (डबल पीसीबी) न्यूनतम आकार: 50 मिमी * 50 मिमी |
| पीसीबी मोटाई | 0.5-4.5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| कैमरे की संख्या | 4 सेट/नीचे दृष्टि कैमरा पहचान |
| सटीक दोहराएं | ± 0.02 मिमी |
| बढ़ते गति | 80000CPH (इष्टतम गति) |
| अवयव श्रेणी | न्यूनतम 0201 ~ 40 * 40 मिमी टेप रील पैकेज और आईसी ट्रे फीडर आदि। |
| स्थिति मोड | ऑप्टिकल |
पीसीबी उद्योग में एक्स-रे निरीक्षण
हाल के वर्षों में, इलेक्ट्रॉनिक विनिर्माण में बीजीए, क्यूएफएन, सीएसपी, फ्लिप-चिप और अन्य क्षेत्र सरणी घटकों का व्यापक रूप से उपयोग किया गया है।जैसे बीजीए, अन्य घटकों की तुलना में, इसमें छोटी पिन गिनती, इंटर-पिन इंडक्शन और कैपेसिटेंस, और बेहतर गर्मी अपव्यय है।हालाँकि, BGA में भी कमियाँ हैं।उदाहरण के लिए, एसएमटी के बाद, नग्न आंखों या एओआई परीक्षण द्वारा पैकेज के तहत मिलाप जोड़ों की टांका लगाने की गुणवत्ता का न्याय करना मुश्किल है।
एक्स-रे उपकरण एक्स-रे की मजबूत पैठ पर आधारित है।लैंप ट्यूब उच्च दबाव में एक्स-रे का उत्सर्जन करती है, जो मापी जाने वाली वस्तु में प्रभावी रूप से प्रवेश कर सकती है।विभिन्न घनत्व और मोटाई के कारण छवि प्रदर्शन विविध है, ताकि मिलाप जोड़ों का पता लगाया जा सके।सोल्डर की गुणवत्ता सुनिश्चित करने के लिए, अधिक से अधिक निर्माता सोल्डर जोड़ों को छिपाने वाले घटकों के एक्स-रे निरीक्षण का विकल्प चुन रहे हैं।
