नाम: | मशीन चुनें और रखें | गारंटी: | 1 साल |
---|---|---|---|
बढ़ते गति: | 500000सीपीएच | सिर की संख्या: | 136 पीसीएस |
फीडरों की संख्या: | 136 पीसीएस | कैमरे की संख्या: | 10 सेट |
हाई लाइट: | डबल मॉड्यूल एसएमटी पिक एंड प्लेस मशीन,नियॉन लाइट एसएमटी माउंटिंग मशीन,नियॉन स्ट्रिप एसएमटी माउंटिंग मशीन |
डबल मॉड्यूल 136 हेड्स 136 फीडर के साथ नो वायर नियॉन स्ट्रिप लाइट श्रीमती पिक एंड प्लेस मशीन
उत्पाद वर्णन

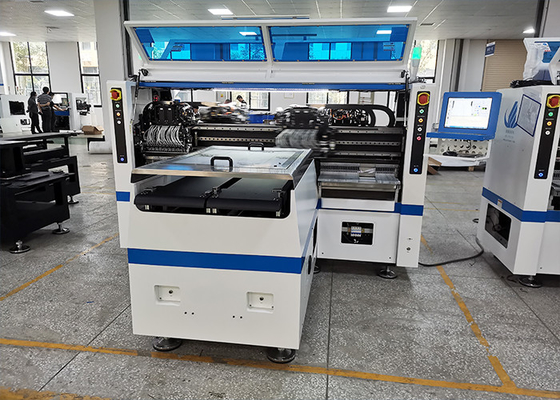

T9-2S एलईडी स्ट्रिप माउंटिंग मशीन, यह हमारी कंपनी की डिजाइन शैली है, नीले और सफेद रंग की पृष्ठभूमि का रंग आपको दिखने में सहज महसूस कराता है।
T9-2S हमारी कंपनी की मशीन हैविशेष रूप से एलईडी लचीली लाइट स्ट्रिप्स का उत्पादन करने के लिए उपयोग किया जाता है,जिसका अर्थ यह भी है कि जब तक यह एलईडी लाइट स्ट्रिप्स है, तब तक इसका उत्पादन किया जा सकता है चाहे वह कितनी भी लंबी हो।
हमारी मशीन किसी भी लम्बाई के लचीले प्रकाश स्ट्रिप्स का उत्पादन कर सकती है, चाहे वह 5 मीटर, 10 मीटर, 50 मीटर, 100 मीटर हो, और यदि आप 200 मीटर या उससे अधिक का उत्पादन करना चाहते हैं तो कोई समस्या नहीं है।
क्योंकि पहला कारण यह है कि की लंबाईहमारी मशीन का पीसीबी बोर्ड 250 मिमी * किसी भी लंबाई का है।
यह ध्यान दिया जाना चाहिए कि 250 मिमी यहां की चौड़ाई है, जो एलईडी लैंप उद्योग की मानक चौड़ाई है
आइए इस मशीन को समझना जारी रखें।इसकी लंबाई 3454mm है, इसकी चौड़ाई 3035mm है, इसकी ऊंचाई 1777mm है, और इसका कुल वजन 3100kg है।वास्तव में, एक मशीन के रूप में, यह भी एक अपेक्षाकृत बड़ी मात्रा है।
ऐसा इसलिए है क्योंकि इस मशीन को दो मॉड्यूल के साथ डिजाइन किया गया है।जैसा कि मैंने पहले उल्लेख किया है, क्योंकि पीसीबी बोर्ड एलईडी लाइट स्ट्रिप्स बनाने के लिए बहुत सरल है, उत्पादन की गति एक बहुत ही महत्वपूर्ण कारक बन गई है।यही कारण है कि हमने केवल इसकी उत्पादन क्षमता बढ़ाने के लिए T9-2S के लिए दो मॉड्यूल बनाए।इस मशीन की आदर्श उत्पादन क्षमता 500000CPH तक पहुंच सकती है।
पहला हैदोहरे मॉड्यूल संरचना, जो इसे अन्य मशीनों की तुलना में सिर में बहुत अधिक बनाता है, जिसे हम "जीतने के लिए पैदा हुआ" कहते हैं, जो प्रतिभा लाभ को अधिकतम करता है।
में प्रमुखों की संख्याएक मॉड्यूल 68PCS तक पहुंच गया है, इसलिए दो मॉड्यूल के T9-2S में कुल 136 हेड हैं, जो इसकी सुपर फास्ट उत्पादन क्षमता का रहस्य है।
पैरामीटर
पीसीबी आकार (चौड़ाई * लंबाई) | 250 (± 10) मिमी * कोई भी लंबाई |
पीसीबी मोटाई | 0.1 -0.5 मिमी |
पीसीबी क्लैंपिंग | वैक्यूम सोखना, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
बढ़ते रास्ते | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
सटीक दोहराएं | ± 0.05 मिमी |
अवयव श्रेणी | LED3014/3020/2835/5050 और रेसिस्टर, कैपेसिटर, ब्रिज रेक्टिफायर आदि। |
स्थिति मोड | ऑप्टिकल |
सिर की संख्या | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
श्रीमती पहचान
एलईडी लाइट्स मेकिंग मशीन प्रोडक्शन में, मैनुअल विजुअल इंस्पेक्शन के अलावा, एओआई ऑप्टिकल इंस्पेक्शन जैसे मशीनों द्वारा उत्पादन प्रक्रिया में दोषों का भी पता लगाया जा सकता है।
मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवियों को कैप्चर करती है, और डेटाबेस में योग्य मापदंडों के साथ परीक्षण किए गए सोल्डर जोड़ों की तुलना करती है।और इमेज प्रोसेसिंग के बाद, पीसीबी पर दोषों का निरीक्षण करें और डिस्प्ले के माध्यम से दोषों को प्रदर्शित/चिह्नित करें, या स्वचालित रूप से उन्हें मरम्मत के लिए चिह्नित करें।यह पीसीबी बोर्ड पर विभिन्न स्थापना त्रुटियों और सोल्डरिंग दोषों का स्वचालित रूप से पता लगाने के लिए उच्च गति, उच्च-सटीक दृष्टि प्रसंस्करण प्रौद्योगिकी को अपनाता है।पीसीबी बोर्ड फाइन-पिच उच्च-घनत्व वाले बोर्डों से लेकर कम-घनत्व वाले बड़े बोर्डों तक होते हैं, जो उत्पादन क्षमता और सोल्डरिंग गुणवत्ता में सुधार के लिए इन-लाइन निरीक्षण समाधान प्रदान करते हैं।
स्वचालित ऑप्टिकल निरीक्षण (एओआई) दोषों को कम करेगा और अच्छी प्रक्रिया नियंत्रण के लिए असेंबली प्रक्रिया में त्रुटियों को जल्दी से ढूंढ और समाप्त कर देगा।दोषों का शीघ्र पता लगाने से खराब पीसीबी को बाद के असेंबली चरणों में भेजने से बचना होगा, और मरम्मत की लागत कम होगी और गैर-मरम्मत योग्य बोर्डों को स्क्रैप करने से बचना होगा।
