उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लंबाई: | 2788एमएम | चौड़ाई: | 1686मिमी |
|---|---|---|---|
| कद: | 1375 मिमी | कुल वजन: | 1700 किग्रा |
| पीसीबी मोटाई: | 0.5-4.5 मिमी | कैमरे की संख्या: | 4 पीस |
| फीडर स्टेशन की संख्या: | 32PCS | शीर्षों की संख्या: | 40 पीसी |
| हाई लाइट: | 120000 सीपीएच पिक एंड प्लेस मशीन,आईसी ट्रे फीडर एसएमटी प्लेसमेंट मशीन,4 पीसीएस कैमरा एसएमटी प्लेसमेंट मशीन |
||

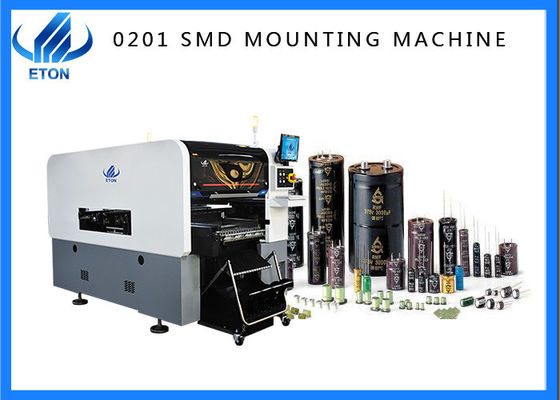

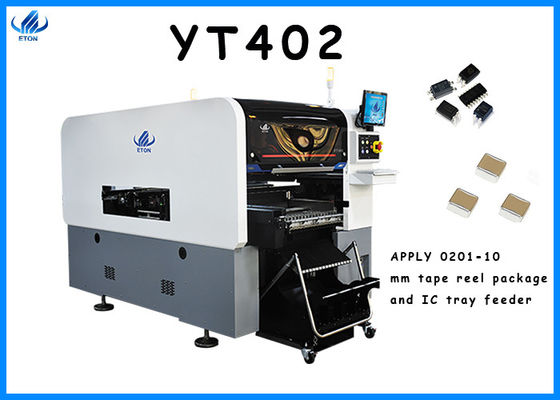

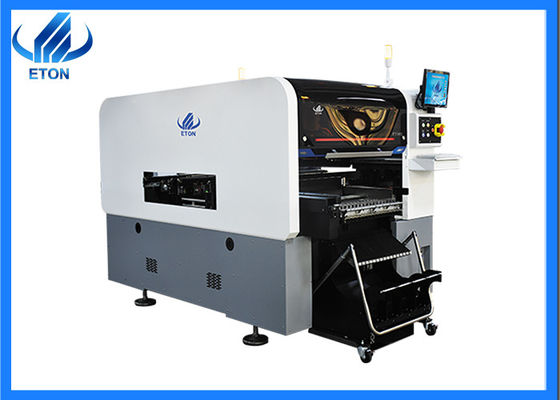

120000CPH पिक एंड प्लेस मशीन 0201-10mm टेप रील पैकेज और IC ट्रे फीडर लागू करती है
सीविशेषता
1. हाई स्पीड यूनिवर्सल इंटीग्रेटेड माउंटिंग हेड, 40 हेड्स, प्रत्येक हेड को एक स्वतंत्र मोटर द्वारा नियंत्रित किया जाता है, डबल रो मैट्रिक्स टाइप का उपयोग करके, पहले 10 हेड्स एक मॉड्यूल, 20 सक्शन हेड्स बनाते हैं, और डबल मोड ग्रुप में 40 सक्शन हेड होते हैं।
2. नया फिक्स्ड एरियल कैमरा: मान्यता प्रदर्शन में सुधार, और उच्च गति पर स्थापित संबंधित घटकों के आकार को 10 * 10 मिमी तक विस्तारित करें
मार्क कैमरा: एक उच्च-सटीक चिह्न कैमरा पहचान प्रणाली, जो तीन-रंग रोशनी पहचान पद्धति को अपनाती है, किसी भी आकार के निशान और लेंस (नीली रोशनी स्कैनिंग) के लिए उपयुक्त है, और इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है
फिक्स्ड लाइन स्कैन कैमरा: हाई-स्पीड फ्लाइट रिकग्निशन कैमरा के माध्यम से, यह एक समय में कई हेड इमेज को जल्दी से इकट्ठा कर सकता है, कंपोनेंट इमेज पोजीशन का विजुअल कैलिब्रेशन कर सकता है, अलाइनमेंट करेक्शन और लाइट सोर्स की ऊंचाई को एडजस्ट किया जा सकता है
3.पीसीबी
अधिकतम आकार: 500 * 450 मिमी (एकल पीसीबी)
500 * 300 मिमी (डबल पीसीबी)
न्यूनतम आकार: 50 * 50 मिमी
पैरामीटर
| /पीसीबी | |
| पीसीबी板尺寸 / पीसीबी आकार (एल * डब्ल्यू) | अधिकतम आकार: 单板500 मिमी * 450 मिमी (एकल पीसीबी) 500 मिमी * 300 मिमी (डबल पीसीबी) न्यूनतम आकार: 50 मिमी * 50 मिमी |
| पीसीबी板厚度/पीसीबी मोटाई | 0.5-4.5 मिमी |
| पीसीबी板固定方法/पीसीबी क्लैंपिंग | I夹板,轨道宽度可调/सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| /रेल | (1 4轨为固定轨道)/2 रेल, 2 गैन्ट्री (रेल 1,4 तय रेल हैं) |
| /Sy स्टेम | विंडोज 7 |
| /सॉफ्टवेयर | 自主研发/ आर एंड डी स्वतंत्र रूप से |
| एमईएस系统/उत्पादन प्रबंधन एमईएस प्रणाली | (选配项) / अनुकूलित (विकल्प) |
| /ऑफ़-लाइन प्रोग्रामिंग | /उपलब्ध |
| एम/सं.कैमरे का | 4套/4 सेट (数字相机 डिजिटल कैमरा) |
| 固定飞拍识别元器件/नीचे दृष्टि कैमरा पहचान | |
| +MARK校正/दृष्टि संरेखण+मार्क सुधार | |
| 重复精度/सटीक दोहराएं | + 0.02 मिमी |
| /बढ़ते ऊंचाई | W6mm |
| /बढ़ते गति | 120000CPH (本公司最优条件下) (इष्टतम गति) |
| 贴装零件范围/घटक रेंज | 0201 ~ 10 मिमी आईसी / न्यूनतम 0201 पैकेज और आईसी आदि। |
| /पावर | 380AC 50HZ 6KW |
| /ऑपरेटिंग वातावरण | 23 डिग्री सेल्सियस ± 3 डिग्री सेल्सियस |
| /ट्रांसमिशन दिशा | (单向)/मानक: एकल दिशा |
| /ट्रांसमिशन मोड | /ऑनलाइन ड्राइव |
| /स्थिति मोड | /ऑप्टिकल |
| 耗气量/हवा की खपत | 0.4-0.6mpa (4-6kgf/cm2) 1 50एन/मिनट |
| /विद्युत नियंत्रण | ETON ^/ETON द्वारा स्वतंत्र अनुसंधान और विकास |
| 1 /मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON / ETON द्वारा स्वतंत्र अनुसंधान और विकास |
| XYZ轴驱动方式/X,Y,Z एक्सिस ड्राइव रास्ता | +伺服电机/उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
| एस/सं.फीडर स्टेशन |
32PCS, 可装物料64盘 (单边送料器台车站位16PCS, 可装物料32盘) डबल साइड डॉकिंग कार्ट स्लॉट 32PCS, टेप रील पैकेज: 64PCS (सिंगल साइड डॉकिंग कार्ट स्लॉट 16PCS, टेप रील पैकेज: 32PCS) |
| / नहीं।शीर्षों का | 双边40 पीसीएस (单边20 पीसीएस) / डबल साइड: 40 पीसी (एक तरफ: 20 पीसी) |
| / खिला रास्ता | 双头智能送料器/इंटेलिजेंट डबल हेड फीडर |
हमारी सेवाएं
एक बार जब आप हमारी मशीन खरीद लेते हैं, तो आप इंजीनियरों की मुफ्त डोर-टू-डोर इंस्टॉलेशन सेवा का आनंद ले सकते हैं।वारंटी अवधि के दौरान, सभी भागों को क्षतिग्रस्त कर दिया जाता है और नि: शुल्क बदला जाता है।आप 24 घंटे ऑनलाइन वीडियो मुफ्त शिक्षण का समर्थन कर सकते हैं, और जीवन के लिए मुफ्त सॉफ्टवेयर अपडेट सेवाएं प्रदान कर सकते हैं।
सामान्य प्रश्न
प्रश्न: मशीनों की गारंटी के बारे में क्या है?
ए: रखरखाव: 1 साल की पूरी मशीन, किसी भी हिस्से को मरम्मत या बदलने की जरूरत है, मुफ्त होगा।हम ए से जेड तक की मशीनों की जिम्मेदारी लेंगे।
प्रश्न: क्या आपने अपनी मशीन विकसित की?
ए: इसने दुनिया के पहले तकनीकी आविष्कार पेटेंट और मालिकाना प्रौद्योगिकियों को स्वतंत्र रूप से विकसित किया है, जिसमें 9 आविष्कार पेटेंट, 12 सॉफ्टवेयर कॉपीराइट और 112 व्यावहारिक पेटेंट शामिल हैं।
प्रश्न: आपकी मशीन किसके लिए उपयुक्त है?
ए: हमारी मशीनों का व्यापक रूप से प्रकाश व्यवस्था, डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक्स, ड्राइविंग बिजली की आपूर्ति, घरेलू उपकरणों, नई ऊर्जा और अन्य उद्योगों में उपयोग किया जाता है
