उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीसीबी मोटाई: | 0.6-6 मिमी | निचोड़ गति: | 6-300 मिमी / सेकंड |
|---|---|---|---|
| निचोड़ दबाव: | 0-10 किग्रा / सेमी | परिवहन की गति: | अधिकतम 1200 मिमी / एस प्रोग्राम करने योग्य |
| अधिकतम आकार (स्क्रीन फ्रेम): | 737 मिमी | न्यूनतम आकार (स्क्रीन फ्रेम): | 470mm |
| स्क्रीन फ्रेम्स मोटाई: | 25-40 मिमी | पीसीबी आकार: | अधिकतम: 520 * 350 मिमी न्यूनतम: 50 * 50 मिमी |
| हाई लाइट: | प्रोग्रामेबल ऑटोमैटिक स्टैंसिल प्रिंटर,2 हेड ऑटोमैटिक स्टैंसिल प्रिंटर |
||
मशीन की विशेषताएं
पीसीबी परिवहन और क्लैंपिंग सिस्टम
पीसीबी लोडिंग दिशा को स्वतंत्र रूप से चुना और जोड़ा जा सकता है।
जाम को रोकने के लिए अद्वितीय तैयार की गई आंतरिक गियर कन्वेयर बेल्ट।
प्रोग्रामेबल ट्रांसपोर्ट स्पीड कंट्रोल पीसीबी स्टॉप को अधिक सटीक बनाता है।
पीसीबी और स्टील की जाली के बीच पूरी तरह से संतुलित संपर्क सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से जकड़ने के लिए लचीले साइड क्लैम्प्स और सेगमेंटेड सपोर्ट को अपनाएं।
बेहतर ढंग से डिजाइन की गई मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफॉर्म कैलिब्रेशन की स्थिरता में सुधार करती है, और फाइन-ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन का एहसास करती है, ताकि मशीन उच्च परिशुद्धता की प्रिंटिंग आवश्यकता को पूरा कर सके।संरचना सरल और विश्वसनीय है, समायोज्य सुविधाजनक है, और विभिन्न मोटाई वाले पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन जल्दी से महसूस किया जा सकता है।
स्टैंसिल पोजिशनिंग सिस्टम
आर्क ब्रिज के आकार का सस्पेंशन हैंगिंग डायरेक्ट-कनेक्ट स्क्रैपर।
स्टील की जाली का आकार सार्वभौमिक है, जिसमें अच्छी और व्यापक प्रयोज्यता है।
खंडित निश्चित स्टील जाल फ्रेम।
खुरचनी प्रणाली
खुरचनी के सुचारू संचालन को सुनिश्चित करने के लिए एल्यूमीनियम खुरचनी बीम कास्ट करें।
प्रोग्रामेबल सस्पेंशन सेल्फ-एडजस्टिंग स्टेपर मोटर ड्राइवर्स प्रिंट हेड।
द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना मुद्रण से पहले और बाद में चलने की सटीकता और चिकनाई सुनिश्चित करती है।
सोल्डर पेस्ट के रिसाव को रोकने के लिए आगे और पीछे के निचोड़ की विभिन्न दबाव आवश्यकताओं और उठाने और कम करने की स्थिरता के अनुसार, ब्लेड में एक निश्चित लोचदार क्लैंपिंग डिज़ाइन, निचोड़ का दबाव, उठाने की गति, मुद्रण होता है। गति, और प्रिंटिंग रेंज सभी सॉफ्टवेयर-समायोज्य हैं।पीसीबी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के डिमॉउडिंग तरीके प्रदान करें, ग्राहकों को एक अच्छा प्रिंटिंग कंट्रोल प्लेटफॉर्म प्रदान करें।
स्लाइड रेल प्रकार खुरचनी प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल को लम्बा खींचती है।
पूरी तरह से बंद-लूप स्क्रैपर प्रेशर फीडबैक डिवाइस हर समय स्क्रेपर दबाव की निगरानी करता है, जिससे प्रिंटिंग अधिक पूर्ण हो जाती है।
एंबेडेड स्केल, कभी नहीं गिरना।
ऑपरेशन इंटरफ़ेस
सीखने में आसान और उपयोग में आसान अनुकूल संचालन इंटरफ़ेस
अच्छे मानव-मशीन संवाद समारोह के साथ
प्रत्येक चरण के लिए संकेतों के साथ शिक्षण और नेविगेशन कार्यों के साथ प्रोग्राम फाइलें बनाएं।
ऑपरेशन लॉग, गलती रिकॉर्ड विश्लेषण और निदान और अन्य कार्यों के साथ चीनी और अंग्रेजी के बीच एक-कुंजी स्विच।
छवि और ऑप्टिकल प्रणाली
एक्स, वाई अक्ष दोनों तरफ सर्वो मोटर्स द्वारा संचालित उच्च परिशुद्धता पीसने वाली गेंद स्क्रू को गोद लेती है।
पोलराइज़र को अंदर जोड़ा जाता है, और विभिन्न आकृतियों के निशान को स्वचालित रूप से और सटीक रूप से समझा जाता है, और ऊपरी, निचले और समाक्षीय तीन-तरफा समान प्रकाश स्रोत।
मशीन पैरामीटर

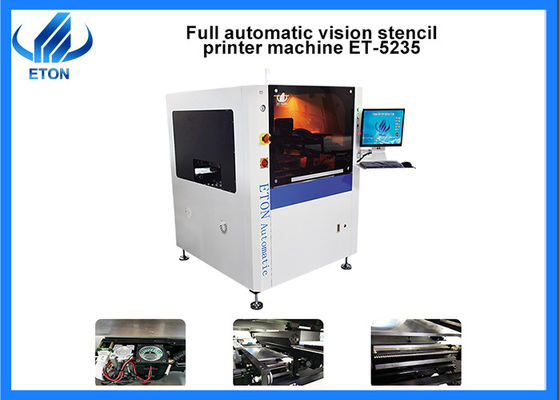

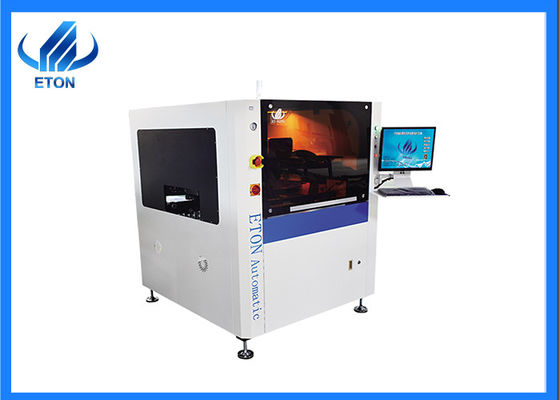

| नमूना | ET5235 |
| स्क्रीन फ्रेम |
अधिकतम: 737 मिमी न्यूनतम: 470 मिमी मोटाई: 25-40 मिमी |
| पीसीबी आकार |
अधिकतम: 520 * 350 मिमी न्यूनतम: 50 * 50 मिमी |
| पीसीबी मोटाई | 0.6-6 मिमी |
| पीसीबी वारपेज | <1% (अधिकतम पीसीबी विकर्ण) |
| परिवहन ऊंचाई | 900 ± 20 मिमी |
| परिवहन की गति | अधिकतम: 1200 मिमी / एस प्रोग्राम करने योग्य |
| प्रिंट हेड | दो स्वतंत्र डायरेक्ट-कनेक्ट मोटर चालित प्रिंटहेड्स |
| निचोड़ गति | 6-300 मिमी / सेकंड |
| निचोड़ कोण | 55 डिग्री (मानक) |
| निचोड़ प्रकार | स्टील खुरचनी (मानक), पीवी खुरचनी (विकल्प) |
| सफाई व्यवस्था | सूखा, गीला, वैक्यूम (प्रोग्राम करने योग्य) |
| वज़न | 700 किग्रा |
| पीसीबी स्थानांतरण ओवरहेड ऊंचाई | 10 मिमी |
कंपनी
प्रदर्शनी
घरेलू: गुआंगज़ौ Guangya प्रदर्शनी, शंघाई म्यूनिख प्रदर्शनी, चूंगचींग एलईडी प्रदर्शनी और इतने पर।
विदेश में: थाईलैंड प्रदर्शनी, तुर्की प्रदर्शनी, भारत प्रदर्शनी, मुंबई प्रदर्शनी, दिल्ली प्रदर्शनी, पाकिस्तान प्रदर्शनी, मिस्र प्रदर्शनी आदि।
सेवा
उच्च सेवा दक्षता, भारत में सेवा कार्यालय है।भारत के अलावा, हमारे पास मिस्र, तुर्की में भी स्थानीय इंजीनियर हैं।आपको समय पर सेवाएं प्रदान कर सकता है।
चीनी इंजीनियर ऑनलाइन सेवाएं प्रदान करते हैं।जरूरत पड़ने पर चीनी इंजीनियर आपके कारखाने में फ्री इंस्टालेशन और ट्रेनिंग के लिए आएंगे।
गुणवत्ता पहले, ग्राहक-उन्मुख, निरंतर सुधार।
आपको जवाब देने के लिए 24 घंटे ऑनलाइन।
पैकेट
चरण 1: उपकरण को रोकने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी-सबूत बैग, ताकि नमी को रोकने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: प्रत्येक निर्यात की गई मशीन मजबूत निर्यात लकड़ी के बक्से से सुसज्जित होगी, ताकि यह सुनिश्चित हो सके कि वितरित उत्पाद अच्छा है।
सामान्य प्रश्न
क्या आपके पास बिक्री के बाद सेवा है?
हाँ, हम विदेशों में तकनीकी सहायता प्रदान कर सकते हैं।यदि आपको कोई तकनीकी समस्या है, तो हमारे इंजीनियर आपको समय पर सहायता प्रदान करेंगे।विदेश में, हमारे पास भारत, तुर्की और मिस्र के कार्यालय और स्थानीय इंजीनियर आदि हैं।
ऑटोमैटिक लाइन और सेमी ऑटोमैटिक लाइन में क्या अंतर है?
श्रीमती उत्पादन लाइन में मुख्य रूप से स्टैंसिल प्रिंटर, पिक एंड प्लेस मशीन, ओवन मशीन शामिल हैं।
ऑटो लाइन और सेमी-ऑटो लाइन का बड़ा अंतर कीमत और श्रम है।स्वचालित लाइन के लिए उच्च लागत की आवश्यकता होती है लेकिन श्रम की बहुत अधिक लागत बचती है।आमतौर पर एक ऑपरेटर पर्याप्त होता है।लेकिन सेमी ऑटोमेटिक लाइन में कम से कम 2 कर्मचारियों की जरूरत होती है।
आपकी मशीनों की गुणवत्ता क्या है?
हमारा अपना औद्योगिक पार्क है।मशीनों की गुणवत्ता की गारंटी के लिए उत्पादन केंद्र और आर एंड डी केंद्र और गुणवत्ता निरीक्षण केंद्र हैं।
आपकी कंपनी के लिए ऑर्डर की न्यूनतम मात्रा क्या है?
ऑर्डर करने के लिए 1 सेट मशीन का स्वागत किया जाता है, मिश्रित ऑर्डर का भी स्वागत किया जाता है
