उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
गारंटी: | 1 साल | नाम: | मशीन चुनें और रखें |
---|---|---|---|
आयाम: | 2154*1376*1762mm | पीसीबी मोटाई: | 0.5-4.5 मिमी |
पीसीबी क्लैंपिंग: | सिलेंडर क्लैंपिग, समायोज्य ट्रैक चौड़ाई | सॉफ़्टवेयर: | स्वतंत्र रूप से अनुसंधान एवं विकास |
कैमरे की संख्या: | 2 सेट | शीर्षों की संख्या: | 10 पीसी |
बढ़ते गति: | 40000 cph |

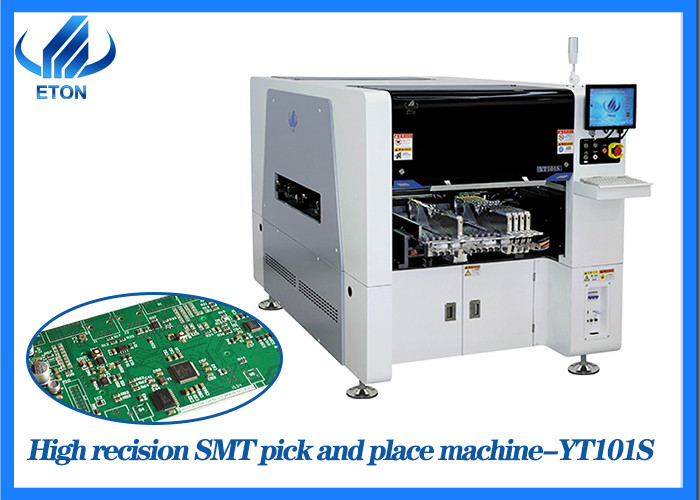

40000CPH 10heads एलईडी लाइट बनाने वाली SMT पिक एंड प्लेस मशीन
एफभोजनालय
(1) मशीन पर प्रकाश डाला गया
हाई-स्पीड मल्टी मॉड्यूलर हेड: हाई-स्पीड मल्टी मॉड्यूलर हेड को अपनाएं, अल्ट्रा स्मॉल चिप 0201 ~ 40 * 40 मिमी बड़ी चिप, व्यापक कंपोनेंट रेंज पर लागू करें।
ब्रांड न्यू फ्लाइट विजन कैमरा: पहचान प्रदर्शन में सुधार, 40 मिमी * 40 मिमी तक का आकार, बीजीए या सीएसपी आदि पर लागू करें।
वैक्यूम सेंसिंग डिवाइस: स्वतंत्र डिटेक्शन फ़ंक्शन के साथ प्रत्येक प्लेसमेंट हेड, जो उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार करता है।
अल्ट्रा-हाई-स्पीड क्षमता: हाई-एंड मैग्नेटिक लीनियर मोटर, सर्वो सिस्टम और मल्टी फंक्शन मॉड्यूलर हेड को अपनाएं, पारंपरिक मशीन की तुलना में क्षमता में 25% की वृद्धि हुई, इष्टतम प्लेसमेंट गति 40000 सीपीएच तक पहुंच गई।
(2) लचीला उत्पादन
फिक्स्ड फ्लाइट विजन रिकग्निशन कैमरा (विकल्प): 40 * 40 मिमी से कम या 20 मिमी से कम ऊंचाई वाले घटकों का उपयोग उच्च गति और उच्च परिशुद्धता पहचान, आईसी ट्रे फीडर समर्थन (विकल्प) के लिए किया जा सकता है।
इंटेलिजेंट इलेक्ट्रिक फीडर: घटक की फीडिंग स्थिति को वैकल्पिक रूप से सही करके वाईटी सीरीज़ डबल हेड इंटेलिजेंट इलेक्ट्रिक टेप रील फीडर का समर्थन करें, यह स्थिर, सटीक और हाई-स्पीड फीडिंग प्राप्त कर सकता है।
(3) उच्च विश्वसनीयता
एकदम नया स्व-विकसित उच्च-सटीक प्लेसमेंट हेड
हाई-स्पीड प्रिसिजन हेड फ्लाइट विजन कैमरा प्लेसमेंट की छवि को कैप्चर करता है
तदनुसार, प्लेसमेंट की गति और सटीकता में सुधार करें। प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाता है, प्लेसमेंट प्रदर्शन में सुधार करता है।
ऑफ-लाइन प्रोग्रामिंग, बदलाव के चक्र का समय बचाएं।
सॉफ्टवेयर अल इंटेलिजेंट लर्निंग फंक्शन और ऑटोमैटिक ऑप्टिमाइजेशन फंक्शन।
तकनीकी मापदंड
नमूना | YT 101S |
पीसीबी आकार |
अधिकतम आकार: 500 * 350 मिमी न्यूनतम आकार: 50 * 50 मिमी |
पीसीबी मोटाई | 0.5-4.5 मिमी |
पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
रेल | रेल 1 तय है |
व्यवस्था | विंडोज 7 |
सॉफ़्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
उत्पादन प्रबंधन एमईएस प्रणाली | अनुकूलित (विकल्प) |
ऑफ़लाइन प्रोग्रामिंग | उपलब्ध |
कैमरे की संख्या | 2 सेट (डिजिटल कैमरा) |
हेड फ्लाइट विजन रिकग्निशन कंपोनेंट | |
दृष्टि संरेखण+ चिह्न सुधार | |
सटीक दोहराएं | ±0.02मिमी |
बढ़ती हुई ऊँचाई | मैं20 मिमी |
बढ़ते गति | 40000 सीपीएच (इष्टतम गति) |
अवयव श्रेणी | न्यूनतम 0201-40 * 40 मिमी पैकेज और आईसी आदि |
शक्ति | 380AC 50HZ 4KW |
संचालन वातावरण | 23 ℃ ± 3 ℃ |
संचरण दिशा | सिंगल (बाएं-दाएं, दाएं-बाएं) |
ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
हवा की खपत | 0.4-0.6mpa()4-6kgf/cm2)150एन/मिनट |
विद्युत नियंत्रण | ETON . द्वारा स्वतंत्र अनुसंधान और विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | |
एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
फीडर स्टेशन की संख्या | स्टेशन:16 पीसी, टेप रील पैकेज 32 पीसी |
सिरों की संख्या | 10 पीसी |
खिलाने का तरीका | बुद्धिमान डबल हेड फीडर |
पूर्ण स्वचालित उत्पादन लाइन
ग्राहकों
हमारे उत्पादों को 30 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है
जैसे दक्षिण कोरिया, तुर्की, मिस्र, भारत, रूस, अमेरिका, ब्राजील, ट्यूनीशिया, पोलैंड, लिथुआनिया, दक्षिण अफ्रीका, ईरान, वियतनाम, पाकिस्तान, सऊदी अरब, उज्बेकिस्तान, नाइजीरिया, जर्मनी आदि।
सामान्य प्रश्न:
1. मुख्य घटक क्या हैं जो पिक एंड प्लेस मशीन माउंट कर सकते हैं?
यह एलईडी चिप, प्रतिरोधक, कैपेसिटर, आईसी, आकार के घटक आदि सहित सभी प्रकार के घटकों के लिए उपलब्ध है।
2. क्या आप पूरी उत्पादन लाइन मशीन प्रदान करते हैं?
हाँ बिल्कुल।हम सोल्डर पेस्ट प्रिंटर मशीन, कन्वेयर, पिक एंड प्लेस मशीन रिफ्लो ओवन सहित संपूर्ण उत्पादन लाइन मशीन प्रदान करते हैं।
3. ऑपरेटिंग सॉफ्टवेयर के बारे में कैसे?
हमारा सॉफ्टवेयर स्वतंत्र रूप से आर एंड डी है।
4. क्या आप व्यक्तिगत अनुकूलन प्रदान करते हैं?
हाँ बिल्कुल।अपने लिए उपकरण अनुकूलित करने के लिए बिक्री विशेषज्ञ से संपर्क करें।
5.अगर मैं मशीन को चलाना नहीं जानता तो मुझे क्या करना चाहिए?
इसकी चिंता मत करो।हम विस्तृत संचालन निर्देश प्रदान करेंगे, और क्षेत्र का हिस्सा प्रदान करेगा oversea इंजीनियर ऑपरेशन डोर-टू-डोर सिखाता है।
