उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वजन (किग्रा): | 3100 | मॉडल संख्या: | T9-2S |
---|---|---|---|
पीसीबी आकार: | 250 मिमी * कोई भी लंबाई | बिजली की आपूर्ति: | 380AC 50HZ |
फीडर: | इलेक्ट्रॉनिक फीडर | बढ़ते मोड: | समूह लेना और समूह रखना |
शुद्धता: | 0.02 मिमी | एक्स, वाई, जेड ड्राइव: | उच्च अंत चुंबकीय रैखिक मोटर |
विवरण
1 परिचय

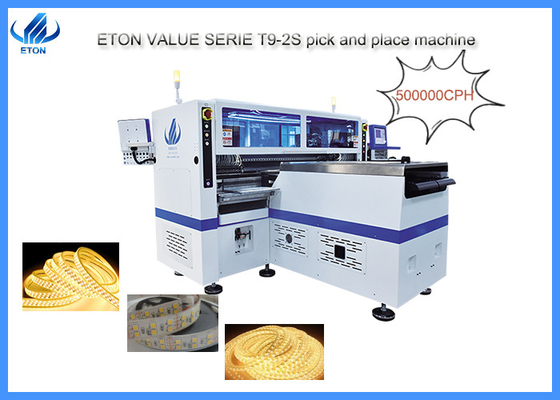

T9-2S 5 मीटर, 50 मीटर और एलईडी स्ट्रिप लाइट की किसी भी लंबाई के लिए है।
एलईडी सॉफ्ट लैंप निर्माता पर लागू करें।
T9-2S किसी भी लम्बाई के PCB को प्राप्त करना।यह मोड 5M,10M, 25M, 50M 100M, आदि है।
T9-2S ने कैमरे द्वारा सही स्थिति की पहचान की।तो इसमें उच्च परिशुद्धता और अच्छी स्थिरता है।
2: विशेषताएं
उच्च सटीकता चुंबकीय रैखिक मोटर + पैनासोनिक सर्वो मोटर
136 हेड्स 136 फीडर स्टेशन फोर आर्म फोर मॉड्यूल, प्रत्येक माउंटिंग पार्ट के लिए 34 नोजल।
पार्ट ए या पार्ट बी को अलग से या सिंक्रोनाइज़ किया जा सकता है।
दृष्टि संरेखण, निशान सुधार
स्वचालित रूप से अंशांकन, उच्च परिशुद्धता, आरजीबी के लिए उपलब्ध है
क्षमता 500 000 सीपीएच तक पहुंच सकती है
स्टेप 1 | लोडर मशीन | एफपीसीबी रोल को प्रिंटर मशीन पर भेजना |
चरण दो | सेमी-ऑटोमैटिक स्टैंसिल प्रिंटर | लचीले पीसीबी पर सोल्डर पेस्ट को प्रिंट करना |
चरण 3 | बफर स्टेज | मशीन लेने और रखने के लिए लचीले पीसीबी को बफर और ट्रांसपोर्ट करें |
चरण 4 | पिक एंड प्लेस मशीन | लचीले पीसीबी पर एलईडी चिप्स और घटकों को माउंट करना |
चरण 5 | परिवहन बेल्ट लाइन | ओवन को फिर से प्रवाहित करने के लिए लचीले पीसीबी को परिवहन करें |
चरण 6 | रिफ्लो ओवन |
FPCB पर घटकों को वेल्डिंग करने के लिए FPCB के साथ सोल्डर पेस्ट को गर्म करना |
चरण 7 | अनलोडर मशीन |
तैयार लचीली पट्टी को रिवाइंड करना |
ग्राहक परियोजना
ग्राहक: भारतीय ग्राहक
शहर: दिल्ली
उत्पाद: लचीली पट्टी को रोल करने के लिए 100M रोल
क्लाइंट पहले अन्य व्यवसाय में था, और फिर उन्होंने 100 मीटर लचीली लाइट स्ट्रिप्स का उत्पादन करने की योजना बनाई।
बाजार की संभावना बहुत आशावादी है।
ETON ने क्लाइंट को पैच उत्पादन लाइन सहित 100M उत्पादन लाइन की योजना बनाने में मदद की: PCB लोडर-
सेमी-ऑटोमैटिक प्रिंटिंग मशीन- बफर स्टेज-हाई-स्पीड पिक एंड प्लेस मशीन - 24M असेंबली लाइन
- रिफ्लो ओवन - पीसीबी अनलोडर, और 24M टेस्ट लाइन, सब-बोर्ड लाइन, कोटिंग प्रोडक्शन लाइन की भी योजना बनाई।
ग्राहक ने 2021 में उत्पादन शुरू किया, और उत्पादन की स्थिति बहुत अच्छी है।ETON तकनीशियनों ने स्थापित किया
ग्राहक के कारखाने में मशीन, तारों की योजना बनाई, उत्पादन का परीक्षण किया, और ग्राहक के इंजीनियरों को प्रशिक्षित किया।
क्लाइंट की परियोजना बहुत सफल रही, भारत में उन कुछ में से एक बन गया जो बिना तारों के 100M प्रदान कर सकता है।
सभी लचीली लाइट स्ट्रिप्स के उत्पादन के लिए कारखाना बहुत प्रतिस्पर्धी है, और अब एक नया एसएमटी उत्पादन जोड़ने की योजना बना रहा है
उत्पादन और एलईडी उत्पाद श्रेणियों का विस्तार करने के लिए ईटीओएन के साथ लाइन।
कंपनी की जानकारी
चीन में एसएमटी मशीनों का शीर्ष ब्रांड।
समृद्ध अनुभव - 10 वर्षों से अधिक।
50000 वर्गमीटर से अधिक उद्योग पार्क।
पूर्ण श्रीमती लाइन समाधान विशेषज्ञ
स्थानीय स्थापना और प्रशिक्षण- कोई सेवा चिंता नहीं
