उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | एलईडी पिक एंड प्लेस मशीन | अधिकतम पीसीबी आकार: | 500*300mm |
|---|---|---|---|
| पीसीबी क्लैंपिंग: | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य | कैमरे की संख्या: | 4 पीस |
| शीर्षों की संख्या: | 20 पीसीएस | अवयव श्रेणी: | 0201-10mm पैकेज और आईसी आदि |

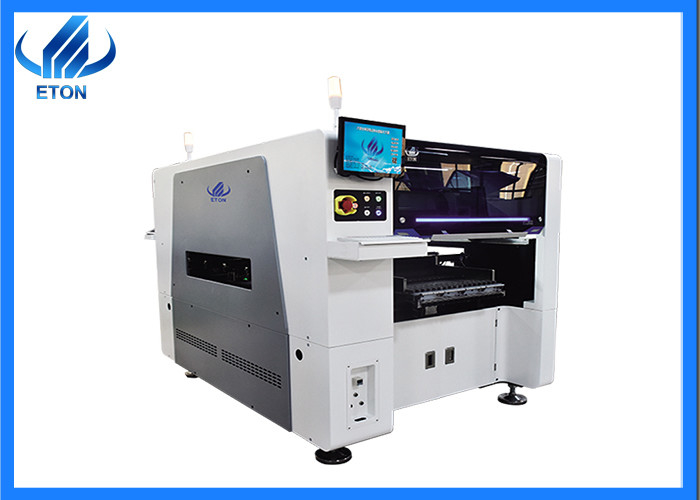

एलईडी स्ट्रीट लाइट निर्माण मशीन 90000CPH पिक एंड प्लेस मशीन
परिचय
उत्पादन लाइन में "माउंटिंग मशीन", "सरफेस माउंट सिस्टम" (सरफेस माउंट सिस्टम) के रूप में भी जाना जाता है, इसे ग्लू डिस्पेंसर या स्क्रीन प्रिंटिंग मशीन के बाद कॉन्फ़िगर किया जाता है, जिससे सतह माउंट घटकों को सटीक रूप से माउंट करने के लिए प्लेसमेंट हेड को स्थानांतरित किया जाता है।एक पीसीबी पैड पर रखा एक उपकरण।मैनुअल और स्वचालित दो में विभाजित।
काम करने का सिद्धांत
प्लेसमेंट मशीन सीधे प्रिंटिंग प्लेट पर सम्मिलन छेद ड्रिलिंग के बिना निर्दिष्ट स्थिति में सतह-घुड़सवार घटकों को जोड़ सकती है और सोल्डर कर सकती है, जिसे औद्योगिक स्वचालन के अन्य उत्पाद के रूप में वर्णित किया जा सकता है।प्लेसमेंट मशीन मुख्य रूप से प्लेसमेंट हेड और स्टैटिक लेंस से बनी होती है।सबसे पहले, प्लेसमेंट हेड नोजल को पकड़ लेता है और पैकेज प्रकार, घटक संख्या और आयातित प्लेसमेंट घटकों के अन्य मापदंडों के अनुसार पीसीबी की संबंधित स्थिति पर घटकों को अवशोषित करता है;दूसरे, स्थिर लेंस दृष्टि प्रसंस्करण कार्यक्रम के अनुसार पिकअप घटकों का पता लगाता है, पहचानता है और संरेखित करता है;अंत में, प्लेसमेंट हेड पीसीबी बोर्ड पर संबंधित पदों पर घटकों को माउंट करता है
संचालन प्रक्रियाएं
1. प्लेसमेंट से पहले तैयारी, जैसे: उत्पाद प्रक्रिया दस्तावेज तैयार करना, उत्पाद प्लेसमेंट विवरण तैयार करना, और घटक विनिर्देशों को पूरा करने वाले फीडर तैयार करना;
2. प्लेसमेंट मशीन को बूट करें: मशीन को उपकरण सुरक्षा तकनीकी संचालन प्रक्रियाओं के अनुसार शुरू करें, और यह जांचने के लिए ध्यान दें कि मशीन का वायु दाब आवश्यकताओं को पूरा करता है या नहीं।पीसीबी बोर्ड की चौड़ाई के अनुसार ट्रैक की चौड़ाई को समायोजित करें;
3. ऑनलाइन प्रोग्रामिंग
4. फीडर स्थापित करें
5. प्रत्ययी चिह्नों और घटकों के दृश्य चित्र बनाना;
6. परीक्षण पेस्ट
7. बड़े पैमाने पर उत्पादन
8. निरीक्षण
पैरामीटर
| आयाम (एल * डब्ल्यू * एच) | 2317*1376*1762mm |
| कुल वजन | 1700 किग्रा |
| पीसीबी लंबाई चौड़ाई |
अधिकतम: (एकल पीसीबी) 500 * 450 मिमी; (डबल पीसीबी) 500 * 300 मिमी न्यूनतम: 50 * 50 मिमी |
| पीसीबी मोटाई | 0.5-4.5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| फीडर स्टेशन की संख्या | 32 पीसीएस |
| सिर की संख्या | 20 पीसीएस |
| बढ़ते गति | 90000 सीपीएच |
| शक्ति | एसी 380 वी |
| परिचालन लागत वातावरण | 6 किलोवाट |
पिक एंड प्लेस मशीन की सुविधा
1. हाई-स्पीड प्लेसमेंट मशीन,0201 घटकों को माउंट कर सकते हैं,
2. यह डबल मॉड्यूल के साथ बहुआयामी मशीन है,कुल 20 सिर, प्रत्येक भाग 10 सिर, एक ही समय में दो प्रकार के उत्पादों का उत्पादन कर सकते हैं।
3. एक्स अक्ष चुंबकीय लाइनर मोटर है, वाई अक्ष और जेड अक्ष सर्वो मोटर, बहुत अच्छा प्रदर्शन और उच्च सटीकता है।
4. यह बुद्धिमान है, विभिन्न प्रकार के एलईडी लाइट और इलेक्ट्रिक बोर्ड का उत्पादन कर सकता है, जैसेबल्ब, पैनल, डाउन-प्रकाश, स्ट्रीटलाइट, पावर ड्राइवर, अन्य इलेक्ट्रॉनिक बोर्ड, आदि
5. इसकी उच्च परिशुद्धता (सटीकता), टी लागू करेंओ एलईडी चिप्स, रोकनेवाला, संधारित्र, आईसी, आकार के घटकआदि।
6. यह उच्च है-गति मशीन, इष्टतम गति 90000CPH है
हमारा चयन क्यों?
पैकेज और डिलीवरी
सामान्य प्रश्न
1. क्या आप पीसीबी कन्वेयर मशीन की आपूर्ति करते हैं?
ए: हां, हम पूरी एसएमटी लाइन मशीन की आपूर्ति करते हैं, जैसे कन्वेयर, पिक एंड प्लेस मशीन, रिफ्लो ओवन मशीन इत्यादि।
2. क्या यह स्वचालित स्टैंसिल प्रिंटर मशीन लाइटिंग ड्राइवर बोर्ड को प्रिंट करने के लिए उपयुक्त है?
ए: हां, यह स्वचालित स्टैंसिल प्रिंटर मशीन बहुत उच्च परिशुद्धता है, अधिकतम पीसीबी आकार के लिए उपयुक्त 400 * 340 मिमी है, मुद्रण सटीकता 0.025 मिमी तक पहुंचती है।
3. यह मशीन वारंटी क्या है?और बिक्री के बाद सेवा के बारे में कैसे?
ए: हम वारंटी के दौरान एक साल की वारंटी प्रदान करते हैं, किसी भी हिस्से की मरम्मत की आवश्यकता होती है और प्रतिस्थापित किया जाएगा।और हम मशीन स्थापित करने और ऑनलाइन प्रशिक्षण का समर्थन करेंगे, मशीन समर्थन रिमोट कंट्रोल भी, मशीन संचालित करने के लिए बहुत आसान होगी।
4. मैं एलईडी डिस्प्ले का उत्पादन करना चाहता हूं, क्या आपकी मशीन इस उत्पाद के उत्पादन के लिए उपयुक्त है?
ए: हां, हम एलईडी डिस्प्ले निर्माण के लिए पूरी एसएमटी लाइन प्रदान कर सकते हैं, इसमें स्टैंसिल प्रिंटर मशीन, पिक एंड प्लेस मशीन, रिफ्लो ओवन मशीन, कन्वेयर मशीन आदि शामिल हैं।
5. हमारे पास मशीन संचालित करने का कोई अनुभव नहीं है, क्या इसे संचालित करना मुश्किल है?
ए: हमारी मशीन बहुत आसान है!अनुकूल मानव-मशीन इंटरफ़ेस, सरल और सीखने में आसान, ऑपरेटर प्रशिक्षण के कुछ दिनों के भीतर मशीन को नियंत्रित कर सकता है।
6. मैं भारत से हूं, क्या मैं भारतीय रुपये में भुगतान कर सकता हूं?
उ: क्षमा करें, यह आदेश केवल USD या CNY द्वारा भुगतान का समर्थन करता है।और हम सीधे अलीबाबा द्वारा भुगतान का भी समर्थन करते हैं।
