उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | एसएमडी चिप माउंटर, एसएमटी पिक एंड प्लेस मशीन, एसएमटी चिप माउंटर | आयाम (एल * डब्ल्यू * एच): | 1200*1930*1500mm |
|---|---|---|---|
| कुल वजन: | 2500 किग्रा | पीसीबी लंबाई चौड़ाई: | अधिकतम: 450 * 330 मिमी न्यूनतम: 80 * 80 मिमी |
| पीसीबी मोटाई: | 0.1-6 मिमी (यदि | पीसीबी क्लैंपिंग: | वायवीय |
| फीडर स्टेशन की संख्या: | 64 पीसी | सिर की संख्या: | 20 पीसीएस |
| बढ़ते गति: | 80000 cph | टेप की चौड़ाई: | 24 मिमी, 8 मिमी, 12 मिमी |
| हाई लाइट: | एलईडी डिस्प्ले श्रीमती पिक एंड प्लेस मशीन,लाइटिंग श्रीमती पिक एंड प्लेस मशीन,6KW हाई स्पीड पिक एंड प्लेस मशीन |
||

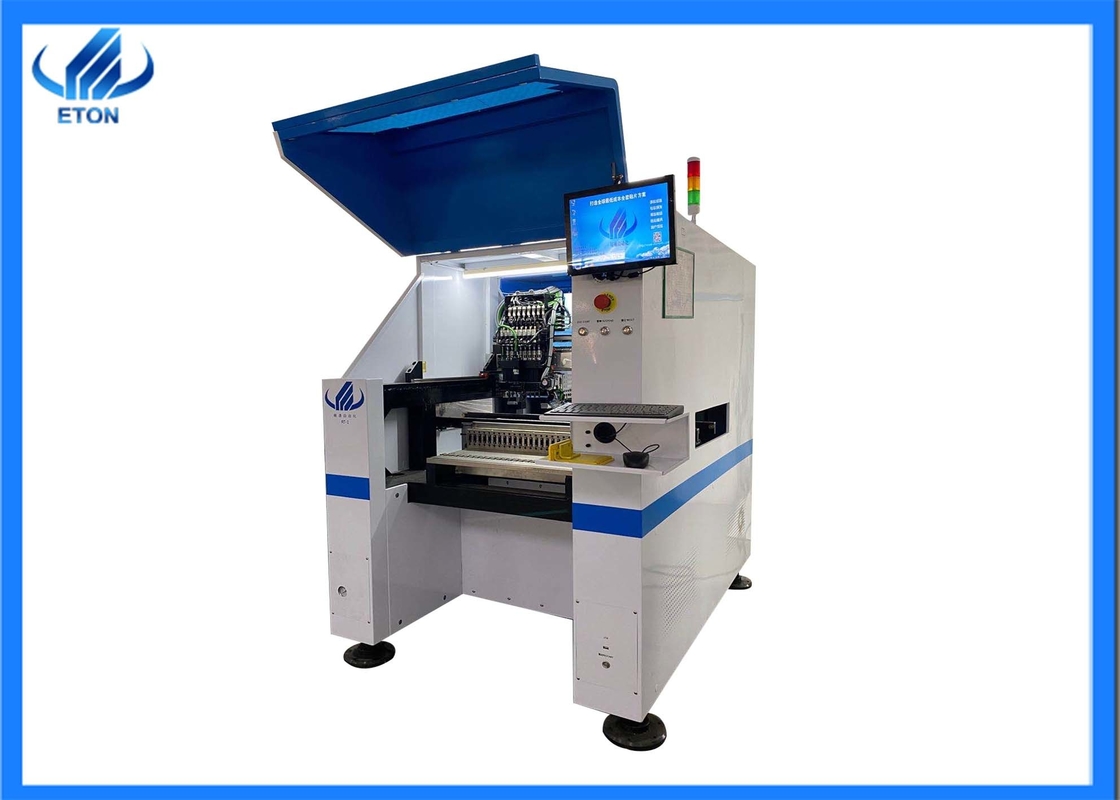

एलईडी डिस्प्ले हाई स्पीड श्रीमती प्लेसमेंट मशीन 80000CPH
मशीन मुख्य विशेषताएं
आर टी -2 उच्च क्षमता के साथ एक ही समय में 2 अलग-अलग उत्पादों का उत्पादन कर सकते हैं
उड़ान पहचान और मार्क सुधार प्राप्त करने के लिए आरटी -2 में कैमरे के 4 सेट हैं
RT-2 दो RT-1 और RT-1 के उन्नत संस्करण के बराबर है।
RT-2 चुनने के लिए समूह को प्राप्त कर सकता है और जगह के लिए अलग कर सकता है, चुनने के लिए अलग और जगह के लिए अलग कर सकता है।
RT-2 सभी प्रकार के उत्पादन को माउंट कर सकता है: प्रकाश (एलईडी बल्ब, ट्यूब, पैनल लाइट, स्ट्रीट लाइट, लचीली पट्टी), घरेलू उपकरण, बिजली चालक और इतने पर।
मशीन मुख्य पैरामीटर
| लंबाई | 1200मिमी |
| चौड़ाई | 1930मिमी |
| कद | 1500 मिमी |
| कुल वजन | 2500 किग्रा |
| पीसीबी लंबाई चौड़ाई |
डबल साइड, डबल ट्रैक: अधिकतम: 450 * 300 मिमी न्यूनतम: 80 * 80 मिमी |
|
सिंगल साइड, सिंगल ट्रैक: अधिकतम: 450 * 540 मिमी न्यूनतम: 80 * 80 मिमी |
|
| पीसीबी मोटाई | 0.1-6mm (यदि <0.6mm जिग की जरूरत है) |
| फीडर स्टेशन की संख्या | 64PCS |
| सिर की संख्या | 20PCS |
| परिचालन लागत वातावरण | 23℃ ±3℃ |
| बिजली की खपत | 6 किलोवाट |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर और मोटर की सेवा करें |
| खिलाने का तरीका |
डबल मोटर के साथ इलेक्ट्रिक फीडर |

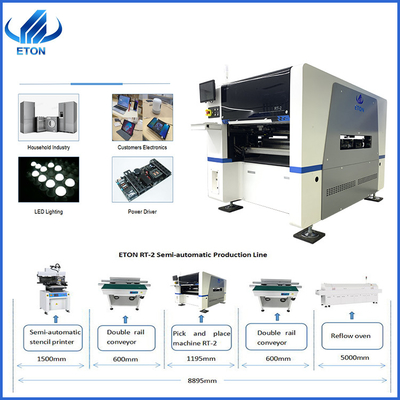

एलईडी डिस्प्ले उत्पादन प्रक्रिया
| श्रीमती उत्पादन प्रक्रिया | ||
| प्रक्रिया | कदम। | विवरण |
| स्टेप 1 | मिलाप पेस्ट मुद्रण | पीसीबी पर सोल्डर पेस्ट को प्रिंट करने के लिए स्टैंसिल प्रिंटर का संचालन करें |
| चरण दो | बढ़ते भाग | पीसीबी बोर्ड जिसे सोल्डर पेस्ट के साथ ब्रश किया गया है, स्वचालित माउंटिंग के लिए पिक एंड प्लेस मशीन पर भेजा जाएगा, और पिक एंड प्लेस मशीन स्वचालित रूप से पीसीबी पर घटकों और जगह को चुन लेगी |
| चरण 3 | इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना | पीसीबी बोर्ड को घटकों के साथ माउंट किया जाता है जिसे रिफ्लो ओवन में भेजा जाता है, रिफ्लो ओवन पीसीबी पर सोल्डर पेस्ट के साथ घटकों को गर्म और वेल्डिंग करेगा। |
| चरण 4 | परिक्षण | जांचें कि क्या PCBA गलत है या शिफ्ट है। |
|
नोट: श्रीमती उत्पादन लाइन में, डिस्प्ले पीसीबी बोर्ड को दो तरफ स्थापित करने की आवश्यकता है: एक तरफ आईसी साइड है, दूसरी तरफ एलईडी चिप साइड है। स्थापना प्रक्रिया के दौरान, पहले आईसी पक्ष स्थापित किया जाना चाहिए, और फिर एलईडी चिप पक्ष स्थापित किया जाना चाहिए। इसलिए, डिस्प्ले के पीसीबी बोर्ड को दो बार माउंट किया जाना चाहिए और दो बार रिफ्लो सोल्डरिंग में प्रवेश करना चाहिए |
||
सामान्य प्रश्न
(1) मशीन का उपयोग करना कठिन है?
मशीन बहुत बुद्धिमान और संचालित करने में आसान है, बुद्धिमान फोन की तरह, सॉफ्टवेयर भी हमारी कंपनी द्वारा बनाया गया है।लगभग 3-5 दिन आप काम कर सकते हैं।
(2) परिवहन कैसा है?
समुद्र के द्वारा, हवाई और भूमि परिवहन द्वारा।
(3) क्या हम मशीन को कस्टमाइज़ कर सकते हैं?
बेशक, हमारी सभी मशीनों को अनुकूलित किया जा सकता है।
(4) भुगतान की शर्तें क्या हैं?व्यापार अवधि के बारे में क्या?
टी/टी, एल/सी ठीक है।अग्रिम में 30% भुगतान, शिपमेंट से पहले शेष राशि।आप EXW शेन्ज़ेन चुन सकते हैं।
(5) क्या आप एक संपूर्ण लाइन समाधान प्रदान कर सकते हैं?
हाँ, हम कर सकते हैं, हम श्रीमती लाइन और कुछ एलईडी उत्पादन लाइनों की आपूर्ति कर सकते हैं।
