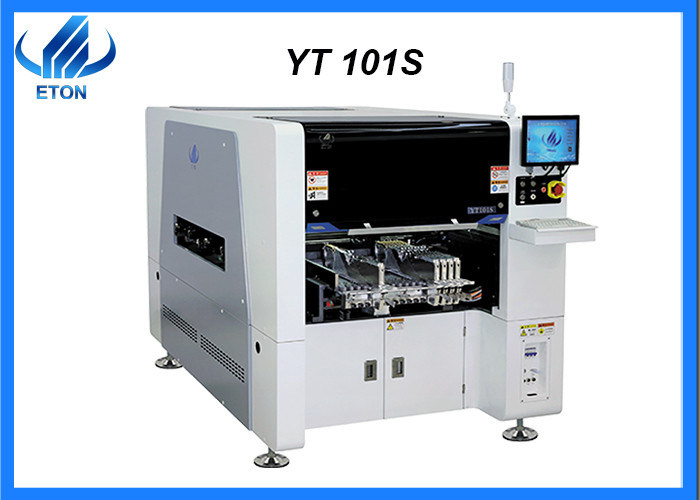

प्रेसिजन 0201 एसएमडी घटक एसएमटी माउंटिंग मशीन 10 हेड 40000cph स्पीड

0201 एसएमडी मुठभेड़ मशीन

मशीन की विशेषताएं

नई अपग्रेड पिक एंड प्लेस मशीन, यह हाई-एंड इंटीग्रेटेड प्लेसमेंट हेड का उपयोग कर रही है, माउंटिंग हेड को बदलने की जरूरत नहीं है और सभी एसएमडी घटकों को रखें।मॉड्यूलर हेड की जगह न लें

उच्च परिशुद्धता कैमरा, कैमरा दृष्टि संरेखण, त्रि-रंग प्रकाश प्रौद्योगिकी का उपयोग कर रहा है, मिनी घटकों और आईसी पिन को पहचान सकता है

स्वचालित पीसीबी बोर्ड फीडिंग कन्वेयर सिस्टम के साथ, 50 * 50-500 * 350 मिमी पीसीबी आकार के लिए उपयुक्त

इंटेलिजेंट इलेक्ट्रिक फीडर, घटक की फीडिंग स्थिति को वैकल्पिक रूप से सही करके, डबल हेड इंटेलिजेंट इलेक्ट्रिक टेप रील फीडर का समर्थन करता है।यह स्थिर, सटीक और उच्च गति वाले भोजन को प्राप्त कर सकता है।

मशीन पैरामीटर

1. पीसीबी

अधिकतम पीसीबी आकार के लिए उपयुक्त 500 * 350 मिमी है, मिनी आकार 50 * 50 मिमी . है

सिलेंडर क्लैंपिंग का उपयोग कर पीसीबी, क्लैंपिंग के लिए समायोज्य ट्रैक चौड़ाई

रेल 1 स्थिर है लेकिन अन्य लचीला है

पीसीबी की मोटाई 0.5-4.5 मिमी . है

2. कैमरा

कैमरे का नंबर 2 सेट डिजिटल कैमरा, हेड फ्लाइट विजन रिकग्निशन कंपोनेंट, विजन अलाइनमेंट, मार्क करेक्शन है

3. प्रेसिजन

दोहराने की सटीकता ± 0.02 मिमी है, 0201-40 * 40 आईसी . के लिए समर्थन

4.घटक रेंज

मिनी 0201-40 * 40 मिमी पैकेज और आईसी, बीजीए, सीएसपी आदि पर लागू होते हैं।

अधिकतम बढ़ते ऊंचाई 20 मिमी . है

5.बढ़ती गति

10 माउंटिंग हेड्स के साथ ऑप्टिकल स्पीड 40000 सीपीएच है

मशीन आवेदन

बढ़ते एलईडी चिप, आईसी, ट्रांजिस्टर, रोकनेवाला, संधारित्र, आकार के घटकों, वीआर, टीएसओपी, सीएसपी, क्यूएफपी, एसओपी, आदि पर लागू करें

सभी प्रकार के ड्राइवर बोर्ड, PCBA डिज़ाइन के लिए उपयुक्त।

सेवा

मुफ्त मशीन इंस्टाल और प्रशिक्षण, साइट पर आसान सेवा।

वारंटी के दौरान मुफ्त स्पेयर पार्ट्स बदलते हैं

मुफ्त सॉफ्टवेयर अपग्रेड

संबंधित मशीन

एओआई

एसपीआई

लोडर

संयुक्त राष्ट्र के लोडर

पत्रिका

पीसीबी कैरियर

स्वचालित स्टैंसिल प्रिंटर मशीन

आदि
