उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
आयाम: | 3454*3035*1777mm | पीसीबी आकार: | 250 (± 10) मिमी * कोई भी लंबाई |
---|---|---|---|
पीसीबी मोटाई: | 0.1 ~ 0.5 मिमी | बढ़ते रास्ते: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
बढ़ते मोड: | डबल रेल+प्लेसमेंट प्रमुखों के चार समूह | बढ़ते परिशुद्धता: | ± 0.05 मिमी |
बढ़ते गति: | डबल साइड: 500000CPH, सिंगल साइड: 250000CPH (इष्टतम गति) | फीडर स्टेशन की संख्या: | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
सिर की संख्या: | डबल साइड: 136PCS (सिंगल साइड: 68PCS) | बिजली की खपत: | 9.6 किलोवाट |
एक्स, वाई, जेड एक्सिस ड्राइव रास्ता: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर | खिलाने का तरीका: | डबल मोटर के साथ इंटेलिजेंट इलेक्ट्रिक फीडर |
हाई लाइट: | डबल रेल श्रीमती प्लेसमेंट मशीन,चार समूह श्रीमती प्लेसमेंट मशीन,500000CPH पिक एंड प्लेस मशीन |
डबल रेल + प्लेसमेंट हेड्स के चार समूह अल्ट्रा हाई-स्पीड कैपेसिटी 500000CPH T9-2S पिक एंड प्लेस मशीन तक पहुंचें
पिक एंड प्लेस मशीन T9-2S . का उत्पादन परिचय

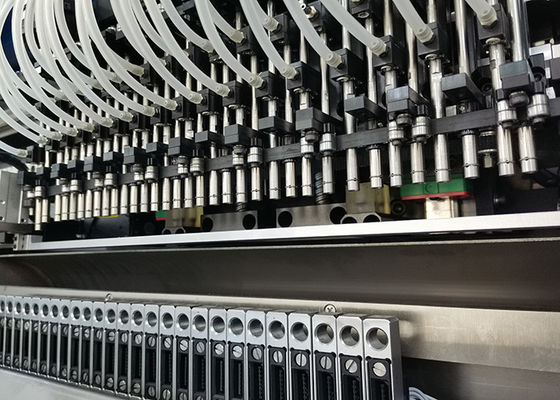

1. हाई-स्पीड मॉड्यूलर हेड, ईटीओएन टेक एडजस्टेबल प्लेसमेंट हेड।
2. 3014/3020/2835/5050 रोकनेवाला, संधारित्र, पुल सुधारक आदि पर लागू करें।
3. घटक चुनने की स्थिति को पीसीबी पैड पिच, न्यूनतम 6.5 मिमी के अनुसार समायोजित किया जा सकता है।
4. यूनिक डिज़ाइन कंपोनेंट लीकिंग डिटेक्शन एंड इंडिविजुअल कंपोनेंट रीफिल फंक्शन: रिकॉग्निशन कैमरा पीसीबी की कंपोनेंट लीकिंग पोजीशन को रिकॉर्ड करता है, और लापता कंपोनेंट को उसके अनुसार भरता है।
5. अल्ट्रा-हाई-स्पीड कैपेसिटी: प्लेसमेंट हेड दो बार पिकिंग और एक बार रखने की विधि अपनाता है।बेहतर प्लेसमेंट तरीके से प्लेसमेंट का समय बहुत कम हो गया है, उत्कृष्ट इष्टतम क्षमता 500000CPH तक पहुंच गई है।
6. रोल स्ट्रिप के लिए विभिन्न रोल के अनुसार संदेश मंच को समायोजित करें, सीमा 250士10 मिमी, अधिकतम लंबाई सीमा प्रति चक्र 1 एम है।
7. फीडर स्टेशन की दूरी को ग्रुप पिकिंग और ग्रुप प्लेसिंग को प्राप्त करने के लिए लचीले ढंग से समायोजित किया जा सकता है, ताकि दो बार पिकिंग और एक बार रखने के कार्य को महसूस किया जा सके।
8. फीडिंग स्टेशन की सीमा प्लेसमेंट हेड से दोगुनी है, एक ही समय में चार प्रकार की सामग्री का उत्पादन कर सकती है।
9. उच्च गति मशीन श्रृंखला का समर्थन करने वाले बुद्धिमान इलेक्ट्रिक फीडर।
10. उड़ान पहचान कैमरा, घटकों की उपस्थिति या अनुपस्थिति का पता लगाने के लिए कोई विराम नहीं, घटक सोखना स्थिति, प्लेसमेंट त्रुटियों को रोकें।
11. पहचान डेटा के साथ स्वचालित उत्पादन, सुधार और लापता घटक को स्वचालित रूप से भरें।
12. बढ़ते सिर द्वारा ली गई सामग्री को सही करने के लिए क्लैंपिंग रॉड वायु सिलेंडर द्वारा संचालित होती है।
13. लापता घटक को स्वचालित रूप से भरने के कार्य के साथ, उद्योग 4.0 मानव रहित कार्यशाला का एहसास करें।सीई मानकों के अनुरूप।
तकनीकी पैरामीटर का T9-2S
आयाम | 3454*3035*1777mm |
पीसीबी आकार | 250 (± 10) मिमी * कोई भी लंबाई |
पीसीबी मोटाई | 0.1 ~ 0.5 मिमी |
बढ़ते रास्ते | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
बढ़ते परिशुद्धता | ± 0.05 मिमी |
बढ़ती हुई ऊँचाई | 5 मिमी |
बढ़ते गति |
डबल साइड: 500000CPH सिंगल साइड: 250000CPH (इष्टतम गति) |
अवयव | एलईडी 3014/3020/2835/5050 और प्रतिरोधक, कैपेसिटर, ब्रिज रेक्टिफायर आदि। |
बढ़ते मोड | डबल रेल+प्लेसमेंट प्रमुखों के चार समूह |
फीडर स्टेशन की संख्या | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
सिर की संख्या | डबल साइड: 136PCS (सिंगल साइड: 68PCS) |
शक्ति | 380AC 50Hz |
बिजली की खपत | 9.6 किलोवाट |
एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |

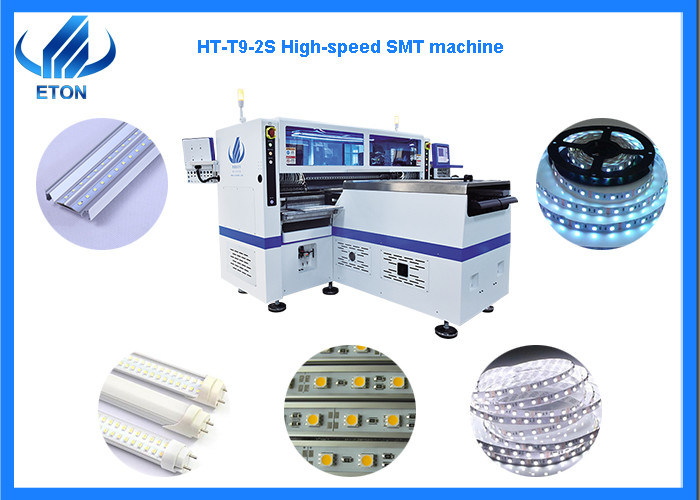

T9-2S चित्र
एचटी का आवेदन-टी9

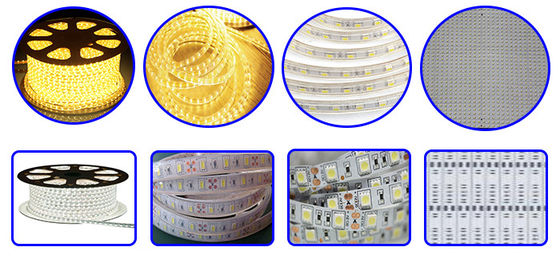

5M,10M,25M, 50M या किसी भी लम्बाई की लचीली पट्टी और रोल टू रोल पर लागू करें।
कंपनी का परिचय
प्रमाणीकरण
हम CE, SIRA, CCC, ISO के साथ उच्च तकनीक वाले उद्यम हैं जिन्हें "वेल-नो ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित किया गया है, हमें 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर पेटेंट मिले हैं और उनके पास समृद्ध अनुभव (8 वर्ष से अधिक) है। एलईडी लाइट उत्पादन लाइन कार्यक्रम में।
पिक एंड प्लेस मशीन का पैकेज और डिलीवरी
सभी मशीनों को वैक्यूम और लकड़ी की पैकिंग के साथ पैक किया जाता है जैसे कि चित्रों में।
चरण 1. फिल्म पैकेजिंग
मशीन को धूल, पानी, दुर्घटना और झटकों से बचाएं।
चरण 2. फोम + फिल्म पैकेजिंग जोड़ें
डबल सुरक्षित सुरक्षा, मशीन को दुर्घटना और झटकों से रोकें।
चरण 3. अद्वितीय टिन पन्नी पैकेजिंग
टिन फोइल पैकिंग जोड़ें फिल्म को खरोंच से टूटने से रोक सकता है।
चरण 4. अनुकूलित मजबूत लकड़ी दफ़्ती पैकिंग
समुद्र के जहाज के लिए अनुकूलित मजबूत लकड़ी की पैकिंग, मशीनें लकड़ी के कार्टन में ठीक होती हैं, प्रभावी रूप से टकराव और झटके को रोकती हैं।
हमारी बिक्री के बाद सेवापिक एंड प्लेस मशीन
हम मशीन वारंटी अवधि में आपको नि: शुल्क भाग भेजते हैं, और हमारे इंजीनियर आपकी मशीन की समस्या को हल करने में आपकी मदद करने के लिए आपके कारखाने का दौरा करेंगे।
इंजीनियर साइट सेवा स्थापना और प्रशिक्षण।
रखरखाव और उपयोग करना सीखने के बाद, आप हमारी सेवा से संतुष्ट होंगे।
रखरखाव अवधि: 1 वर्ष।(पूरी मशीन, किसी भी पुर्जे की मरम्मत या बदलने की जरूरत है, मुफ्त होगा)
अपग्रेड सॉफ्टवेयर फ्री होगा।
नियमित रूप से ग्राहक के पास जाएं और जानकारी एकत्र करें।
प्रौद्योगिकी और उपकरणों के बारे में नवीनतम जानकारी प्रदान करें।
सामान्य प्रश्नपिक एंड प्लेस मशीन
क्यू:मशीन का उपयोग करना कठिन है?
ए: नहीं, बिल्कुल नहीं।हमारे पिछले ग्राहकों के लिए, मशीनों को संचालित करना सीखने के लिए अधिकतम 5 दिन पर्याप्त हैं।
क्यू:क्या आपकी मशीनों में गुणवत्ता प्रमाणपत्र हैं?
ए: हम सीई, सिरा, सीसीसी, आईएसओ के साथ उच्च तकनीक उद्यम हैं जिन्हें "अच्छी तरह से ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित किया गया है, और एलईडी लाइट उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (8 वर्ष से अधिक) है।
क्यू:भुगतान की शर्तें क्या हैं?व्यापार अवधि के बारे में क्या?
ए: टी / टी ठीक है।आप एफओबी शेन्ज़ेन चुन सकते हैं।
क्यू:आपकी डिलीवरी का समय क्या है?
ए: आमतौर पर जमा होने के 30 दिन बाद, अगर हमारे पास सूची है, तो समय आगे लाया जा सकता है।
क्यू:क्या कोई गुणवत्ता की गारंटी है?
ए: हम पहले गुणवत्ता, ग्राहक-उन्मुख, निरंतर सुधार से चिपके रहते हैं!
