उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मशीन चुनें और रखें | लंबाई: | 1200मिमी |
|---|---|---|---|
| चौड़ाई: | 1930एमएम | ऊंचाई: | 1500 मिमी |
| प्रणाली: | विंडोज 7 | सॉफ्टवेयर: | आर एंड डी स्वतंत्र रूप से |
| प्रदर्शन: | टच स्क्रीन मॉनिटर | इनपुट डिवाइस: | कीबोर्ड और माउस |

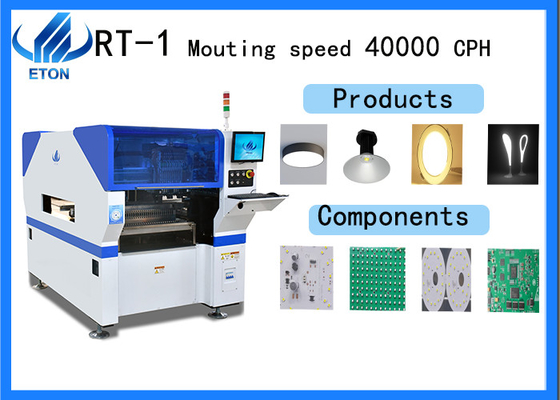

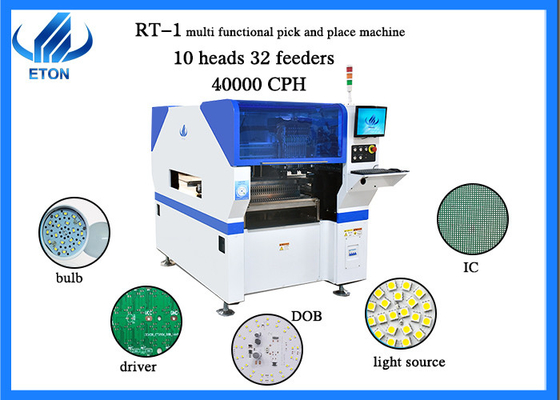

सिंगल मॉड्यूल 40000CPH 10 हेड 32 फीडर बल्ब बनाने वाली SMT पिक एंड प्लेस मशीन
उत्पाद वर्णन
1. आरटी-1,कैमरों के 2 सेट, उड़ान पहचान दृश्य संरेखण, निशान सुधार, और पैचसटीकता सीमाजितना छोटा हो सकता है± 0.04 मिमी.
2. Theकीमत कम है, लेकिनऐसे कई उत्पाद हैं जिन्हें बनाया जा सकता है.इस मॉडल में है10 शीर्षऔर सुसज्जित किया जा सकता है10 सक्शन नोजल और 32फीडर.उनमें से अधिकांश बाजार में 8 सक्शन नोजल हैं, इसलिए 10 सक्शन नोजल का डिज़ाइन सबसे अधिक बनाता हैRT-1 की आदर्श उत्पादन क्षमता 40000 CPH . तक पहुँचती है.
3. Theबिजली की खपत 4kw है।उपयोग पर्यावरण 20 ℃ - 26 ℃ के बीच सेट हैसोल्डर पेस्ट के सामान्य रिटर्न तापमान से मेल खाने के लिए।रैखिक गाइड रेल और सिर सिर के आगे और पीछे की गति का समर्थन करने के लिए एक चुंबकीय क्षेत्र उत्पन्न करते हैं।सर्वो मोटर और कोण मोटरबढ़ते सटीकता में सुधार के लिए एक दूसरे के साथ सहयोग करें।
पीसीबी विवरण
1. Theअधिकतम आकारओमनी-दिशात्मक पीसीबी का है450 * 350 मिमीऔर यहन्यूनतम 80 * 80 मिमी . है.
2. Theपीसीबी की मोटाईबोर्ड के बीच है0.1-6 मिमी, जो बाजार पर मानक पीसीबी मोटाई बनाने के लिए पर्याप्त से अधिक है, लेकिन जब यह 0.6 मिमी से कम है, तो इसे स्थिरता द्वारा समर्थित करने की आवश्यकता है क्योंकि यह बहुत पतला है।
विशेषता
| 1. सिंगल मोड ग्रुप, सिंगल सिस्टम कंट्रोल, विभिन्न प्रकार के एलईडी उत्पादों और एसएमडी इलेक्ट्रॉनिक घटकों पर लागू किया जा सकता है। |
|
2. यह ईटीओएन कंपनी के अनन्य पेटेंट से लैस है, जैसे स्वचालित अनुकूलन फ़ंक्शन, जो प्रोग्रामिंग के बाद घटना पथ को अनुकूलित करता है, ताकि ट्रांसमिशन, स्कैनिंग और तेजी से और अधिक सटीक हो सके। |
|
3. इलेक्ट्रॉनिक फीडर के सिर और पूंछ को एक मोटर द्वारा नियंत्रित किया जाता है, और दो मोटर शक्ति प्रदान करते हैं। |
पैरामीटर
| पीसीबी क्लैंपिंग | वायवीय |
| बढ़ती हुई ऊँचाई | ≤15mm या अनुकूलित |
| शक्ति | एसी 380V |
| संचरण की गति | ≤1000mm/सेकंड |
| संचरण दिशा | बाएँ-दाएँ या दाएँ-बाएँ |
| हवा की आपूर्ति | 0.4-0.6mpa |
| पोजिशनिंग तरीका | ऑप्टिकल |
| विद्युत नियंत्रण | ETON द्वारा स्वतंत्र रूप से R&D |
श्रीमती चिप प्रसंस्करण प्रक्रिया
पहला: सोल्डर पेस्ट प्रिंटिंग: सोल्डर पेस्ट स्टील की जाली के माध्यम से पीसीबी पैड पर छूट जाता है।
दूसरा: प्लेसमेंट।प्लेसमेंट मशीन के सक्शन नोजल और फीडिंग के माध्यम से इलेक्ट्रॉनिक घटकों का सही प्लेसमेंट महसूस किया जाता है।
तीसरा: रिफ्लो सोल्डरिंग, रिफ्लो फर्नेस में, सोल्डर पेस्ट को गर्म करने, पिघलाने और ठीक करने के लिए ठंडा किया जाता है।
उपरोक्त तीन चरणों के आधार पर, हम आपको एक संपूर्ण उत्पाद योजना प्रदान कर सकते हैं।
कंपनी शो
2011 में स्थापित, Yitong पेशेवर और समृद्ध अनुभव के साथ, दस वर्षों से SMT उद्योग पर ध्यान केंद्रित कर रहा है।पिछले दस वर्षों में, हमने निरंतर नवाचार किया है और सॉफ्टवेयर और हार्डवेयर सहित कुल 133 पेटेंट प्राप्त किए हैं।चीन में 80% एसएमटी कारखाने हमारे ग्राहक हैं, और हमारे उत्पादों को विदेशों में 20 से अधिक देशों में निर्यात किया जाता है।
सामान्य प्रश्न
Q1: न्यूनतम घटक क्या हैं जिन्हें RT-1 माउंटर द्वारा चिपकाया जा सकता है?
ए: 0402 ठीक है, और बढ़ते तत्वों की अधिकतम सीमा 17 मिमी है।
Q2: पूरी तरह से स्वचालित लाइन के क्या फायदे हैं??
ए: पूर्ण-स्वचालित लाइन श्रम की बचत करती है, प्रबंधन की सुविधा प्रदान करती है, कार्यक्रम नियंत्रण करती है और उत्पादन समय बचाती है
