उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
आयाम: | 1200 * 1930 * 1500 मिमी | कुल वजन: | 2200 किग्रा |
---|---|---|---|
बढ़ते गति: | 30000 ~ 35000CPH | दृष्टि प्रणाली: | दृष्टि संरेखण, मार्क सुधार |
पीसीबी की लंबाई चौड़ाई: | अधिकतम: 400 * 350 मिमी न्यूनतम: 50 * 50 मिमी | गारंटी: | 1 साल |
पैकिंग: | वैक्यूम पैकेजिंग + लकड़ी के बॉक्स पैकेजिंग | परिवहन के साधन: | सागर / रेल / हवाई जहाज |
हाई लाइट: | एलईडी बल्ब श्रीमती विधानसभा मशीन,पावर चालक प्रदर्शन श्रीमती विधानसभा मशीन,स्वचालित एसएमडी एलईडी बढ़ते मशीन |
एलईडी बल्ब / पावर चालक / डिस्प्ले मशीन और उच्च सटीक और अच्छी स्थिरता के साथ स्वचालित मशीन रखें
श्रीमती उत्पादन प्रक्रिया क्या है?
चरण 1:मिलाप पेस्ट मुद्रण
पीसीबी पर सोल्डर पेस्ट को प्रिंट करने के लिए स्टैंसिल प्रिंटर का संचालन करें
चरण दो:बढ़ते भाग
पीसीबी बोर्ड जिसे मिलाप पेस्ट के साथ ब्रश किया गया है उसे स्वचालित माउंटिंग के लिए पिक एंड प्लेस मशीन में भेजा जाएगा,
और पिक एंड प्लेस मशीन स्वचालित रूप से पीसीबी पर घटकों और जगह को चुन लेगी।
चरण 3 : इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना
पीसीबी बोर्ड को घटकों के साथ लगाया जाता है जिसे रिफ्लो ओवन में भेजा जाता है, रिफ्लो ओवन ओवन को गर्म करेगा और घटकों को वेल्डिंग करेगा
पीसीबी पर मिलाप पेस्ट।
चरण 4 : परिक्षण
जाँच करें कि PCBA गलत है या शिफ्ट।

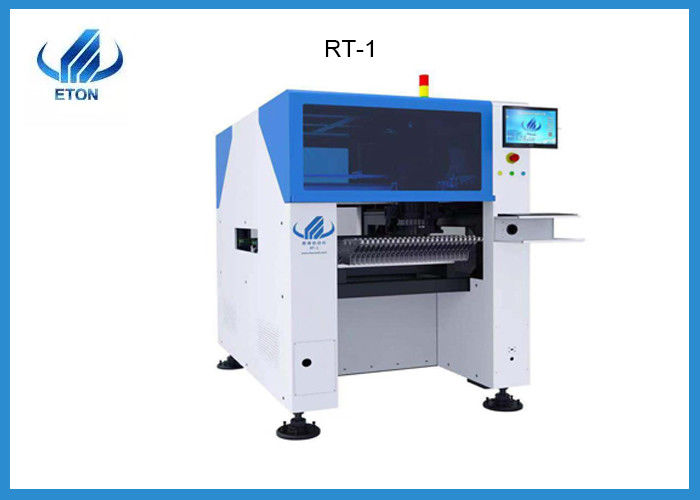

आरटी -1 एलईडी प्लेसमेंट मशीन की विशेषताएं क्या हैं?
♦ 1. उच्च-सटीक औद्योगिक कैमरे सटीक चिप्स के सटीक प्लेसमेंट को हल करते हैं, जैसे कि आईसी, क्यूएफएन और अन्य छोटे आकार के चिप्स।0402 चिप्स का न्यूनतम स्थान।
♦ २। प्रकार: एकल मॉड्यूल चुंबकीय रैखिक मोटर बहुक्रियाशील पिक एंड प्लेस मशीन
♦ 3. यह 10 प्लेसमेंट हेड और 32 फीडर स्टेशनों से लैस है, जो एक ही समय में 10 अलग-अलग सामग्रियों को चूस सकते हैं, मूल रूप से नोजल की जगह के बिना।
♦ 4. उच्च प्रदर्शन अनुकूलनशीलता, प्लस या माइनस 0.04 मिमी के स्तर पर सटीकता नियंत्रण, उच्च परिशुद्धता दोहराने की स्थिति, शक्तिशाली XY प्रदर्शन, उच्च गति संचालन,
♦ 5. डबल मोटर इलेक्ट्रॉनिक फीडर, स्थिर खिला, तेजी से खिला, दोहराया अंशांकन के लिए कोई ज़रूरत नहीं है।
♦ 6. लंबे समय तक प्लेसमेंट मशीन की विश्वसनीयता और स्थिरता को प्रभावी ढंग से सुनिश्चित करें।
♦ 7. पूरी मशीन सटीक गाइड रेल को गोद लेती है, जिससे एसएमटी प्लेसमेंट की शुद्धता में सुधार होता है।
♦ 8. आसानी से विभिन्न विशेष-आकार के घटकों को माउंट करें, चुंबकीय उत्तोलन डिजाइन, तेज गति, कम शोर, स्थिर संचालन और खराबी के लिए आसान नहीं अपनाएं।ऑपरेशन इंटरफ़ेस सरल और समझने में आसान है।
बढ़ते उत्पाद: एलईडी बल्ब, डीओबी, सर्किट बोर्ड, ड्राइवर, घरेलू उपकरण नियंत्रण बोर्ड और अन्य उत्पाद।350 मिमी के भीतर बढ़ते पीसीबी बोर्डों के लिए उपयुक्त है
♦9. क्षमता: 30000 ~ 35000CPH।
|
आरटी -1 |
एल * डब्ल्यू * एच |
1200 * 1930 * 1500 मिमी
कुल वजन: 2200 किग्रा |
पीसीबी की लंबाई चौड़ाई |
अधिकतम: 400 * 350 मिमी न्यूनतम: 50 * 50 मिमी |
बढ़ते मोड | ग्रुप पिकिंग और अलग-अलग होल्डिंग, अलग-अलग पिकिंग और अलग-अलग होल्डिंग |
बढ़ती हुई ऊँचाई | ≦ 22 मिमी |
कैमरे की संख्या | 2PCS |
बढ़ते परिशुद्धता | Mm 0.04 मिमी |
बढ़ते गति | 30000 ~ 35000CPH |
घटक स्थान | 0.2 मिमी |
फीडर स्टेशन | 32PCS |
नलिका की संख्या | 10PCS |
सेवा के बाद:
1. सर्विस स्टेशन: भारतीय कार्यालय, और भारत, तुर्की और मिस्र में स्थानीय इंजीनियर हैं, जो जल्दी से तकनीकी सहायता प्रदान कर सकते हैं।
2. सॉफ्टवेयर अद्यतन: प्रस्ताव मुफ्त सॉफ्टवेयर पूरे जीवनकाल का उन्नयन।
3. स्थापना और प्रशिक्षण: नि: शुल्क स्थापना और प्रशिक्षण प्रदान करने के लिए अपने कारखाने में जाएं।
4.एसएमटी लाइन: पेशेवर श्रीमती पूर्ण लाइन समाधान प्रदान करें।
हमारी कंपनी के बारे में:
शेन्ज़ेन ETON स्वचालन उपकरण कंपनी लिमिटेड।in2011 सेट, स्वचालित हाई-स्पीड पिक और प्लेस मशीन का एक अग्रणी निर्माता है, जो शब्द में "उच्च दक्षता कम खपत" पर केंद्रित है, इस बीच ईटीओएन डिजाइन, आर एंड डी, विनिर्माण की मजबूत क्षमता के साथ चीन में सबसे बड़ा उच्च तकनीक निर्माता भी है। , बिक्री और सेवा।
हाँग काँग और कई तकनीकी कर्मियों, संयुक्त अनुसंधान के चार वर्षों के बाद, अपनी अनूठी तकनीक, मजबूत क्षमता के फायदे और सही बिक्री के बाद, एक तेज़, स्थिर और परिपूर्ण ETON LED स्वचालित उच्च गति ऊर्जा-बचत प्लेसमेंट मशीन श्रृंखला के उत्पादों का सफलतापूर्वक विकास किया। सेवा प्रणाली, एलईडी प्लेसमेंट मशीन उद्योग क्षेत्र को पूरी तरह से अलग कर देती है और लंबे प्रकाश बोर्डों और लंबी प्रकाश पट्टियों की उत्पादन क्षमता को हल करती है।कम, उच्च श्रम लागत और अन्य कठिन समस्याएं, और कई प्रमाण पत्र और समर्थन जारी किए गए हैं।
"उच्च दक्षता" "उच्च गुणवत्ता" और "उच्च स्थिरता" ETON की मुख्य तकनीक, मजबूत प्रौद्योगिकी नवाचार और गुणवत्ता नियंत्रण की सख्त खोज, उत्कृष्ट सेवा के साथ, ETON ने दुनिया भर में उच्च गति के उत्कृष्ट ब्रांड के रूप में ग्राहकों के लिए बेहतर मूल्य बनाया है। अच्छी प्रतिष्ठा के साथ श्रीमती मशीन।भविष्य की आशा करते हुए, हम मानते हैं कि ETON SMT क्षेत्र में बेहतर उपलब्धि की तलाश करेगा और उद्योग और समाज में अधिक से अधिक योगदान देगा!
सामान्य प्रश्न:
प्रश्न: आपका ग्राहक कौन है?
एक: हम विभिन्न देशों के लिए मशीन का निर्यात किया है, जैसे भारत, मिस्र, कोरिया, तुर्की, ब्राजील आदि जैसे FSL, ETI, KONKA, OPPLE, MLS हमारे ग्राहक हैं, जैसे भारत में आरके, सूर्या, Skyquad हमारे ग्राहक हैं ।
प्रश्न: मशीन की टूटने की दर कैसी है?
एक: हमारी मशीन बहुत स्थिर है, ब्रेकडाउन दर 0.001 से कम है।
प्रश्न: क्या आपका सॉफ्टवेयर अंग्रेजी में है?
एक: अंग्रेजी इंटरफेस और चीनी इंटरफ़ेस दोनों avaible हैं।
क्यू: मशीन संचालित करने के लिए आसान है?
एक: मशीन संचालित करने के लिए आसान है, आमतौर पर 3 से 5 दिनों के संचालन का प्रशिक्षण पर्याप्त है।
