उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मशीन चुनें और रखें | पीसीबी मोटाई: | 0.5 ~ 5 मिमी |
|---|---|---|---|
| कुल वजन: | 1250 किग्रा | फ़ीडर: | 26 पीसी |
| आयाम: | 2550*1650*1550mm | पीसीबी आकार: | 1200*350mm |
| गारंटी: | 1 साल | नलिका: | 10 पीसी |
| हाई लाइट: | उच्च गति बढ़ते मशीन,श्रीमती विधानसभा मशीन का नेतृत्व किया |
||

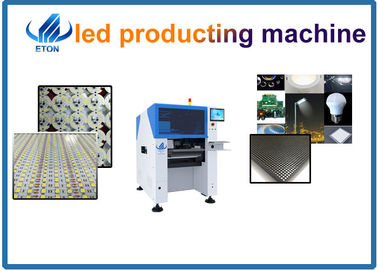

10 हेड विजन कैमरा एसएमडी ने माउंटर पिक एंड प्लेस मशीन बनाने का नेतृत्व किया
विवरण

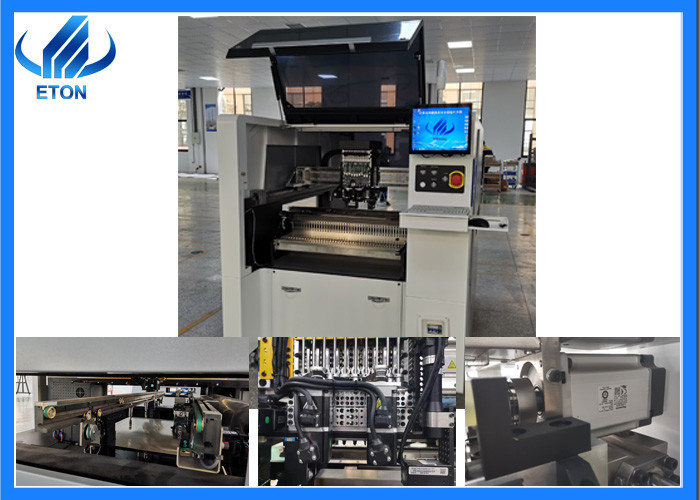

RT-1 पिक एंड प्लेस मशीन एक उच्च सटीकता, मल्टी-फंक्शन, ऑन-लाइन ऑटोमैटिक पिक एंड प्लेस मशीन है, एलईडी लाइट मेकिंग मशीन दस माउंटिंग हेड्स का उपयोग करती है, जो उच्च-सटीक घटकों की पहचान प्रणाली, ऑन-लाइन उत्पादन, आरटी से सुसज्जित है। -1 स्वतंत्र अनुसंधान और विकास चीनी और अंग्रेजी दोनों के साथ मशीन संचालन प्रणाली, सरल और सुविधाजनक उपयोग, सभी प्रकार के एलईडी लैंप, एलईडी ड्राइवर, छोटे उपकरण, सर्किट बोर्ड, डिजिटल उत्पाद, सभी प्रकार के नियंत्रण पैनलों में व्यापक रूप से उपयोग किया जा सकता है। और इसी तरह।
RT-1 पिक एंड प्लेस मशीनउच्च परिशुद्धता गति नियंत्रण प्राप्त करने, विश्व प्रसिद्ध झंझरी शासक को कॉन्फ़िगर करें।
RT-1 पिक एंड प्लेस मशीनआयातित सटीक वर्ग रेल का उपयोग करके, प्लेसमेंट सटीकता में प्रभावी ढंग से सुधार करें।
RT-1 पिक एंड प्लेस मशीनमाउंट उच्च-सटीक घटकों को पूरा करने के लिए एक अद्वितीय उच्च-परिभाषा ऑप्टिकल प्रिज्म औद्योगिक कैमरों का उपयोग करना।
RT-1 पिक एंड प्लेस मशीनदृष्टि स्थिति प्रणाली के साथ, स्वचालित रूप से मार्क बिंदु की पहचान कर सकते हैं, प्रभावी ढंग से श्रीमती उत्पादन क्षमता और प्लेसमेंट सटीकता में सुधार कर सकते हैं।
RT-1 पिक एंड प्लेस मशीनस्वचालित विजनल प्रोग्रामिंग, मैनुअल द्वारा घटकों के निर्देशांक इनपुट करने की कोई आवश्यकता नहीं है, प्रोग्रामिंग सरल है, शुरुआती लोगों के लिए सीखना आसान है और यह सुविधाजनक और व्यावहारिक है, यह मध्यम पैमाने में बड़े पैमाने पर उत्पादन के लिए सबसे उपयुक्त है।
RT-1 पिक एंड प्लेस मशीनप्लेसमेंट 10 नोजल को कॉन्फ़िगर करता है।
RT-1 पिक एंड प्लेस मशीनलागत प्रभावी स्वचालित प्लेसमेंट मशीन, यह मध्यम पैमाने पर बड़े पैमाने पर उत्पादन और उच्च गुणवत्ता वाले उपयोग के लिए सबसे उपयुक्त है।
प्लेसमेंट पीसीबी बोर्ड परिवहन प्रणाली के एक सेट को कॉन्फ़िगर करता है, यह स्टैंसिल प्रिंटर, हैंडप्लेस डेस्क और रिफ्लो ओवन के साथ सहज कनेक्शन कर सकता है।
| आरटी-1 | ||
| पीसीबी | पीसीबी लंबाई चौड़ाई | अधिकतम: 400 * 350 मिमी न्यूनतम: 50 * 50 मिमी |
| पीसीबी मोटाई | 0.1 ~ 6 मिमी | |
| पीसीबी क्लैंपिंग | इलेक्ट्रिक क्लैंपिंग | |
| बढ़ते मोड |
चुनने के लिए समूह और जगह के लिए अलग चुनने के लिए अलग और जगह के लिए अलग |
|
| ओएस | व्यवस्था | विंडोज 7 |
| सॉफ़्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास | |
| दिखाना | टच स्क्रीन मॉनिटर | |
| इनपुट डिवाइस | कीबोर्ड और माउस | |
|
नज़र व्यवस्था |
कैमरे की संख्या |
आयातित कैमरे के 2 सेट दृष्टि संरेखण, निशान सुधार |
| बढ़ते परिशुद्धता | 0.02 मिमी (सटीक दोहराएं) | |
| बढ़ती हुई ऊँचाई | <25mm | |
| बढ़ते गति | 30000~35000सीपीएच | |
| अवयव स्थान | 0.2 मिमी | |
| शक्ति | 380AC 50HZ | |
| बिजली की खपत | 6 किलोवाट | |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 500 मिमी | |
| संचरण की गति | >1500मिमी/सेकंड | |
| संचरण दिशा | अकेला | |
| ट्रांसमिशन मोड | ऑटो ऑनलाइन ड्राइव | |
| हवा का दबाव | >5.0 किग्रा / सेमी² | |
| विद्युत नियंत्रण | ETON . द्वारा स्वतंत्र अनुसंधान और विकास | |
| एक्स, वाई, एक्स अक्ष ड्राइव रास्ता | एक्स, वाई, जेड अक्ष के लिए सर्वो मोटर नियंत्रण | |
| खिलाने का तरीका | ||
| भोजन प्रणाली | फीडर स्टेशन की संख्या | 26 पीसीएस |
| नोजल की संख्या | 8 पीसीएस | |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर | |
हमारी सेवाएं
कंपनी की जानकारी
शेन्ज़ेन ETON स्वचालन उपकरण कंपनी लिमिटेड।शब्द में "उच्च दक्षता कम खपत" पर ध्यान केंद्रित करने वाली स्वचालित हाई-स्पीड पिक एंड प्लेस मशीन का एक अग्रणी निर्माता है। ईटीओएन ने अच्छी प्रतिष्ठा के साथ हाई स्पीड एसएमटी मशीन के उत्कृष्ट विश्वव्यापी ब्रांड के रूप में ग्राहकों के लिए बेहतर मूल्य बनाया है। आगे देख रहे हैं भविष्य में, हमें विश्वास है कि ईटीओएन एसएमटी क्षेत्र में बेहतर उपलब्धि हासिल करने की कोशिश करेगा और उद्योग और समाज में अधिक योगदान देगा।
ध्यान
1. पिक एंड प्लेस मशीन का उपयोग करने से पहले, आपको प्लेसमेंट मशीन के बुनियादी मापदंडों को समझना चाहिए;
2. पिक एंड प्लेस मशीन चलाने से पहले, ऑपरेटर को मशीन का व्यापक निरीक्षण करना चाहिए।
3. पिक एंड प्लेस मशीन को लागू करने के लिए बूट ऑपरेशन अनुक्रम के अनुसार, एक विस्तृत मशीन ऑपरेशन निर्देश होना चाहिए;
4. पिक एंड प्लेस मशीन पर समयबद्ध तरीके से नियमित समस्या निवारण और रखरखाव कार्य करना आवश्यक है।
टिप्पणियां
1. भुगतान शर्तें: अग्रिम में 30% जमा करें, शेष 70% शिपमेंट से पहले टी / टी द्वारा भुगतान किया जाना चाहिए।
2. डिलीवरी का समय: जमा करने के 30 दिन बाद।
3. वारंटी: 1 वर्ष। (स्पेयर पार्ट्स सहित)
