उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | स्टैंसिल प्रिंटर | मॉड्यूल: | ईटी F1500 |
---|---|---|---|
ब्रांड: | ETON | आयाम: | 2500 (एल) X1200 (डब्ल्यू) X1500 (एच) मिमी |
वजन: | 1800kg | स्क्वीजी स्पीड: | 6 ~ 200 मिमी / सेकंड |
हाई लाइट: | smt पिक एंड प्लेस मशीन,smt पिक एंड प्लेस उपकरण |
Pcb मिलाप पेस्ट मुद्रण के लिए स्वचालित Pcb पेस्ट मुद्रण श्रीमती प्रिंटर

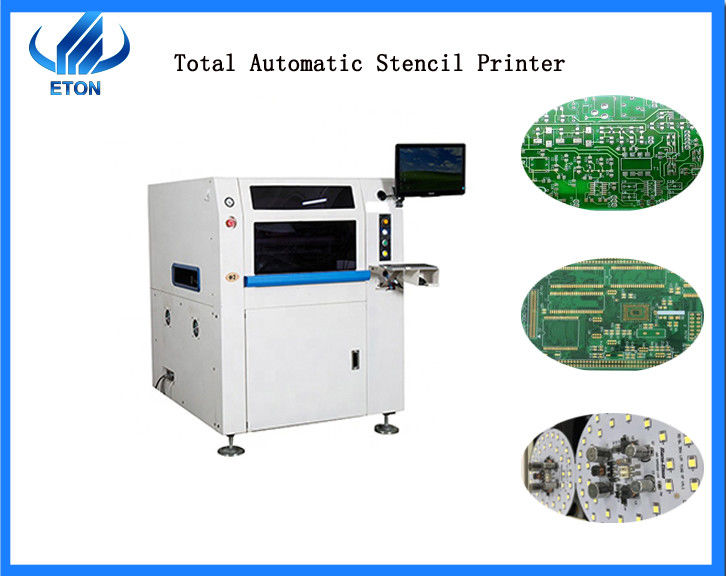

ET-F1500 स्वचालित स्टैंसिल प्रिंटर
स्टैंसिल प्रिंटर पी रिनिंग प्रक्रिया
मुद्रण एक हाइड्रोडायनामिक-आधारित प्रक्रिया है जिसे पीसीबी की सतह पर सामग्री की एक निश्चित मात्रा (मिलाप पेस्ट या गोंद) को लागू करने के लिए बार-बार आयोजित किया जा सकता है
सामान्य तौर पर, मुद्रण एक बहुत ही सरल प्रक्रिया है। पीसीबी को एक निश्चित दूरी पर या स्टील की प्लेट या वायर मेष के साथ पूर्ण संपर्क में रखा जाता है।
सामग्री ब्लेड की कार्रवाई के तहत बहती है और स्टील प्लेट या वायर मेष की सतह पर बहती है, और काटने की प्लेट की ऊपरी सतह को भरती है। ताकि सामग्री पीसीबी की सतह पर चिपक जाए, और आखिरकार पीसीबी पर सामग्री की एक छवि को छोड़कर, स्क्रीन या स्टील प्लेट से पीसीबी को अलग करती है।
मिलाप पेस्ट मुद्रण प्रक्रिया में, सब्सट्रेट को एक मेज पर रखा जाता है और यांत्रिक या वैक्यूम द्वारा क्लैंप किया जाता है।
E T-F1500 स्वचालित स्टैंसिल प्रिंटर है
ET-F1500 स्वचालित smt प्रोडक्शन लाइन, फॉर्सेव लेबर और मनी पर लागू हो सकता है।
ET-F1500 पैरामीटर
1. मशीन आयाम: 2500 (L) X1200 (W) X1500 (H) मिमी
2. मशीन वजन: लगभग: 1800Kg
3. वायु आवश्यक: 4.5 ~ 6Kg / cm2
4. पावर इनपुट: एसी: 220% 10%, 50 / 60HZ 1K 3KW
5. नियंत्रण विधि: पीसी नियंत्रण
6. पुनरावृत्ति स्थिति सटीकता: 5 0.015 मिमी
7. सफाई प्रणाली: सूखी, गीली, वैक्यूम (प्रोग्राम)
8. स्क्वीज एंगल: 60 ° / 55 ° / 45 °
9. स्क्वीजी स्पीड: 6 ~ 200 मिमी / सेकंड
स्क्रीन फ्रेम
1. न्यूनतम आकार 1100 * 300 मिमी है
2. अधिकतम आकार 1800 * 750 मिमी है
3. मोटाई 25-40 मिमी है
पीसीबी आकार
1. अधिकतम पीसीबी आकार 1500 * 350 मिमी है
2. न्यूनतम पीसीबी का आकार 80 * 50 मिमी है
3. पीसीबी मोटाई 0.4-6 मिमी है
4. पीसीबी वारपेज <1%
ट्रांसपोर्ट
1. ट्रान्सपोर्ट की ऊँचाई 860-940 मिमी है
2. ट्रॅन्स्पोर्ट दिशा समर्थन बाएँ-दाएँ, दाएँ-बाएँ, बाएँ-बाएँ, दाएँ-दाएँ
3. मैक्स परिवहन की गति 1500 मिमी / एस प्रोग्राम है
पीसीबी स्थान
1. समर्थन प्रणाली चुंबकीय पिन / अप-डाउन-टेबल समायोजित / supportblock है
2. क्लैंपिंग सिस्टम साइड क्लैम्पिंग, वैक्यूम नोजल है
कंपनी प्रोफाइल
ETON स्वचालन उपकरण कंपनी लिमिटेड शेन्ज़ेन, चीन में स्थित है, जो 2011 में स्थापित है। प्लेसमेंट मशीन उद्योग पर ध्यान केंद्रित करते हुए, स्वतंत्र उत्पादन विभाग, आरएंडडी टीम, बिक्री टीम और बिक्री के बाद सेवा विभाग हैं। चीन में तीन कार्यालय हैं, अर्थात् शेन्ज़ेन, झोंगशान और हांग्जो। दिल्ली और मुंबई, भारत में भी कार्यालय हैं।
हमारी कंपनी वैश्विक ग्राहकों के लिए एक अंतरराष्ट्रीय विकास कंपनी है। हमारी प्लेसमेंट मशीनें 20 से अधिक देशों को निर्यात की जाती हैं और दुनिया भर में अच्छी तरह से प्राप्त हुई हैं। जैसे कि USA, कोरिया, जर्मनी, EGYPT, तुर्की, वियतनाम, तुनिसा
और इसी तरह।
