उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| करने के लिए लागू करें: | श्रीमती उत्पादन लाइन | पीसीबी का आकार: | 80 * 50 मिमी ---- 1500 * 350 मिमी |
|---|---|---|---|
| स्क्वीजी कोण: | 60 डिग्री / 55 डिग्री / 45 डिग्री | नियंत्रण रखने का तरीका: | PC नियंत्रण |
| मशीन वजन: | लगभग: 1800Kg | नाम: | स्टैंसिल प्रिंटर |
| हाई लाइट: | smt पिक एंड प्लेस मशीन,smt पिक एंड प्लेस उपकरण |
||

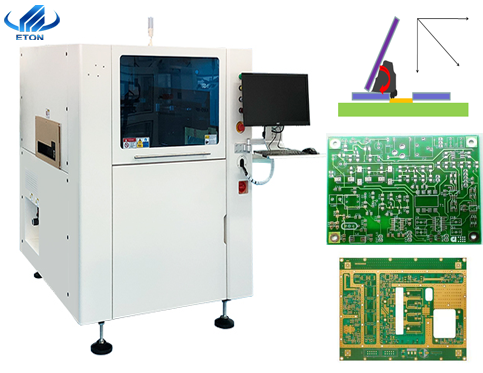

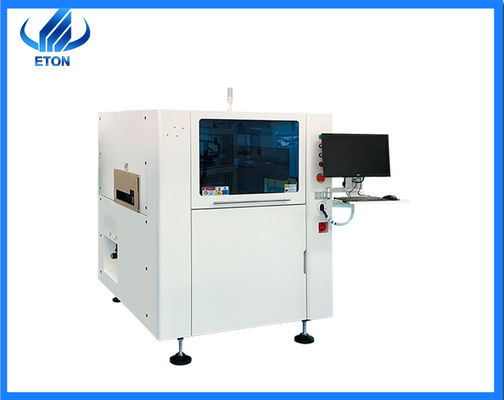

ET-F1500 स्वचालित स्टैंसिल प्रिंटर
सोल्डर पेस्ट सब्सट्रेट पर घटकों के पैड पर मुद्रित किया जाता है। हालांकि, डिवाइस की सतह तेजी से बारीक और बारीक होती है, इसलिए सर्किट सब्सट्रेट का डिज़ाइन समान रूप से ठीक और छोटा होता है। इसलिए, मुद्रण मिलाप पेस्ट को भी अपनी सटीकता और प्रदर्शन में सुधार करना चाहिए। बाजार में अधिकांश इलेक्ट्रॉनिक उत्पाद निर्माता एसएमटी उत्पादों का उत्पादन करने के लिए स्वचालित या पूरी तरह से स्वचालित मिलाप पेस्ट प्रिंटर पर स्विच कर रहे हैं।
ET-F1500 स्वचालित स्टैंसिल प्रिंटर है
ET-F1500 smt उत्पादन लाइन के लिए उपयुक्त है, यह अधिकतम पीसीबी आकार 1500 * 350 मिमी है, अधिकांश पीसीबी उत्पादों के लिए उपयुक्त है।
तकनीकी मापदंड
| मापांक | ईटी F1500 |
| स्क्रीन फ्रेम्स का आकार | 1100 * 300 मिमी --- 1800 * 750 मिमी |
| पीसीबी आकार | 80 * 50 मिमी ---- 1500 * 350 मिमी |
| परिवहन की गति | अधिकतम 1500 मिमी / एस प्रोग्राम |
| पीसीबी सपोर्ट सिस्टम | चुंबकीय पिन / अप-डाउन-टेबल समायोजित / supportblock हाथ से |
| स्क्वीजी स्पीड | 6 ~ 200 मिमी / सेकंड |
| स्क्वीजी कोण | 60 डिग्री / 55 डिग्री / 45 डिग्री |
| सफाई व्यवस्था | सूखा, गीला, वैक्यूम (प्रोग्राम करने योग्य) |
| दोहराएँ स्थिति सटीकता | ± 0.015mm |
| हवा आवश्यक है | 4.5 ~ 6 किग्रा / सेमी 2 |
| पावर इनपुट | एसी: 220: 10%, 50 / 60HZ 1K 3KW |
| नियंत्रण रखने का तरीका | पीसी नियंत्रण |
| मशीन आयाम | 2500 (एल) X1200 (डब्ल्यू) X1500 (एच) मिमी |
| मशीन वजन | लगभग: 1800Kg |
संरचना
1. ग्राफिक संरेखण
स्वचालित मिलाप पेस्ट प्रिंटिंग मशीन के कैमरा लेंस के माध्यम से, कार्यक्षेत्र पर सब्सट्रेट और स्टैंसिल के ऑप्टिकल पोजिशनिंग पॉइंट केंद्रित होते हैं, और फिर सब्सट्रेट और स्टील मेष को ठीक से समायोजित किया जाता है, जिससे सब्सट्रेट पैड पैटर्न और स्टैंसिल उद्घाटन पैटर्न पूरी तरह से मेल खाता है। ।
2. अनुक्रम कोण
खुरचनी और स्टैंसिल के बीच का कोण जितना छोटा होता है, उतना ही नीचे की ओर दबाव बढ़ता है, और सोल्डर पेस्ट को जाली में इंजेक्ट करना आसान होता है, लेकिन स्टैडर पेस्ट को स्टैंसिल की निचली सतह पर दबाने का कारण भी आसान होता है जिससे सोल्डर पेस्ट चिपक जाता है। आम तौर पर 45 ~ 60 ° सबसे अच्छा निचोड़ कोण है।
HT-F1500 निचोड़ कोण 45 °, 55 °, 60 ° हो सकता है।
पैकिंग और वितरण
हमारी मशीनें लकड़ी के मामलों और वैक्यूम, प्लस रस्सी और स्टैंड में पैक की जाती हैं।
सामान्य तौर पर, हम भुगतान के चार सप्ताह के भीतर मशीन वितरित करेंगे। समुद्री शिपिंग द्वारा मुख्य रूप से, यह भी ग्राहक पर निर्भर है।
ग्राहकों
हमने भारत, मिस्र, कोरिया, तुर्की, ब्राजील आदि विभिन्न देशों में मशीन का निर्यात किया है।
जैसे FSL, ETI, KONKA, OPPLE, MLS हमारे क्लाइंट हैं। भारत में जैसे RK, Surya, Skyquad हमारे क्लाइंट हैं।
प्रमाण पत्र
हम CCC, CE, SIRA के साथ एक उच्च तकनीक निर्माण कर रहे हैं। और हम 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकी प्राप्त करते हैं।
